Durch Antippen wird die zugehörige Funktion aktiviert oder deaktiviert. Symbole mit Schwarz auf Weiß zeigen
eine momentan aktivierte Funktion an:
Symbol

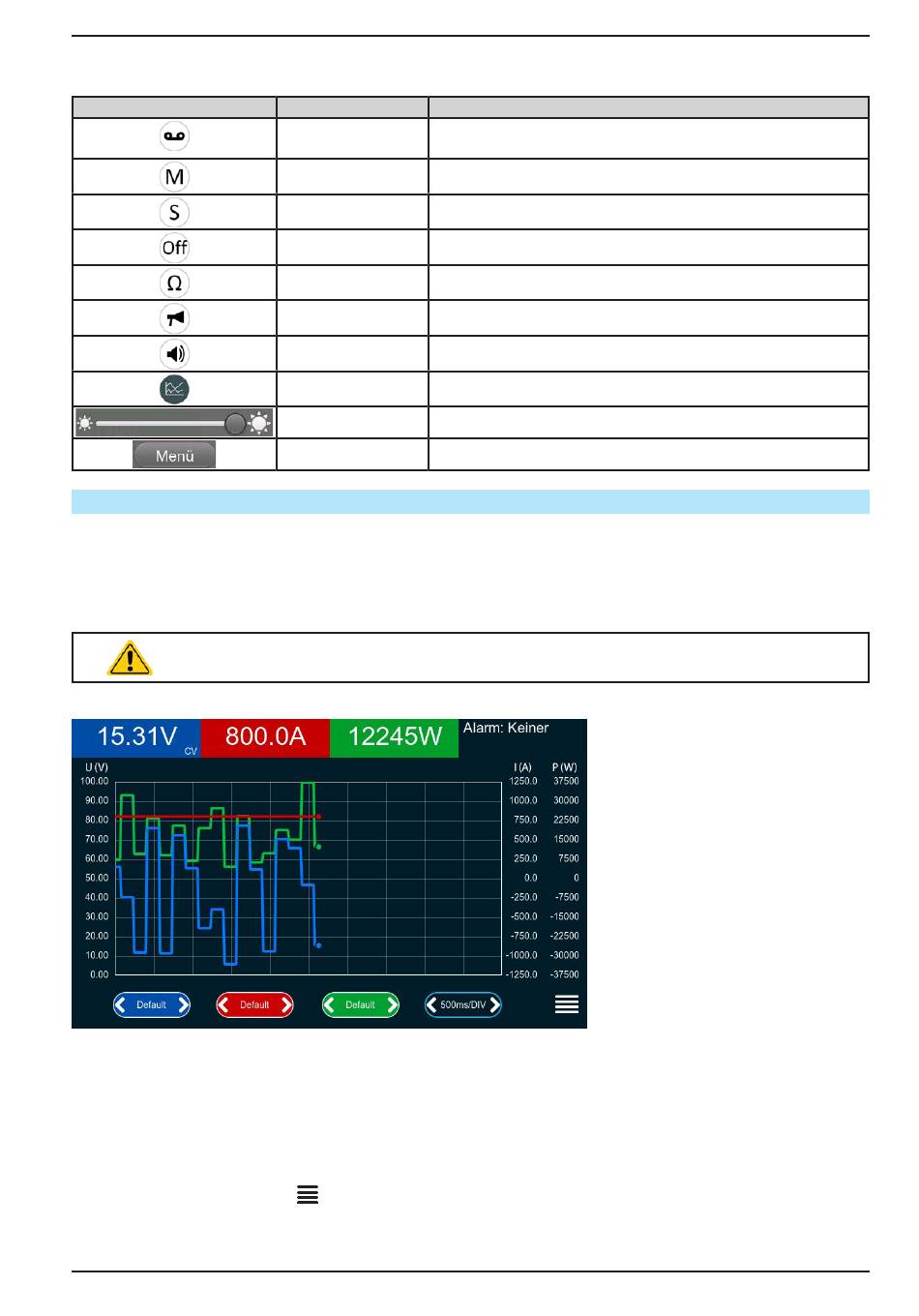

3.5.10

Der Graph

Das Gerät verfügt über eine nur bei Bedienung am HMI aufrufbare, visuelle Darstellung des Verlaufs von Span-
nung, Strom und Leistung, genannt Graph. Dieser stellt keine Aufzeichnungsfunktion dar. Zur Datenaufzeichnung
im Hintergrund dient weiterhin das „USB-Logging" (siehe 3.5.8).
Der Graph kann im Normalbetrieb (keine Funktion läuft) per Schnellmenü gestartet werden, im Funktionsgenera-
torbetrieb über einen das gleiche Bedienfeld. Nach dem Aufruf wird der Graph vollflächig dargestellt.
Nur eingeschränkter Status und Bedienmöglichkeiten im Graph-Bildschirm! Aus Sicherheits-
gründen ist es jedoch jederzeit möglich, den DC-Anschluß per Taste „On/Off" auszuschalten.
Übersicht:
Bedienmöglichkeiten:
• Tippen auf die Graphfläche pausiert den Graphen bzw. erneutes Tippen startet ihn wieder
• Tippen auf die Mitte der drei rot/grün/blauen Bedienflächen deaktiviert bzw. aktiviert den zugehörigen Plot
• Tippen auf die Seiten (Pfeile link/rechts) der drei rot/grün/blauen Bedienflächen ändert die vertikale Auflösung
• Tippen auf die Seiten (Pfeile link/rechts) der schwarzen Bedienfläche ändert die zeitliche Auflösung
• Wischen auf den drei Skalen (Y-Achse) verschiebt diese
• Tippen auf das Menüsymbol (
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Gehört zu
Bedeutung
USB-Logging läuft (Symbol ist nur verfügbar, wenn USB-
USB-Logging
Logging im Menü „Einstellungen" aktiviert wurde)
Master-Slave
Master-Slave aktiviert, Gerät ist Master
Master-Slave
Master-Slave aktiviert, Gerät ist Slave
Master-Slave
Master-Slave nicht aktiviert
Widerstandsmodus Widerstandsmodus = ein
HMI
Alarmton = ein
HMI
Tastenton = ein
HMI
Öffnet den Graphen
HMI
Helligkeit der Hintergrundbeleuchtung einstellen
HMI
Öffnet das Hauptmenü
) verläßt den Graphen jederzeit
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
PSB 10000 4U Serie
www.elektroautomatik.de
ea1974@elektroautomatik.de
Seite 73
