3.5
Manuelle Bedienung
3.5.1
Einschalten des Gerätes
Das Gerät sollte möglichst immer am Netzschalter (Drehschalter, Vorderseite) eingeschaltet werden. Alternativ
kann es über eine externe Trennvorrichtung (Hauptschalter, Schütz) mit entsprechender Strombelastbarkeit netz-
seitig geschaltet werden.
Nach dem Einschalten zeigt das Gerät für einige Sekunden in der Anzeige einige gerätespezifische Informationen
(Modell, Firmwareversion(en) usw.), dann für 3 Sekunden eine Sprachauswahl und ist danach betriebsbereit.
Im Einstellmenü (siehe Abschnitt „3.5.3. Konfiguration im Menü") befindet sich im Untermenü Einstellungen
bei DC-Anschluss eine Option Zustand nach Power ON, mit welcher der Anwender bestimmen kann, wie der
Zustand des DC-Anschlusses nach dem Einschalten des Gerätes ist.
Zustand beim Ausschalten und stellt ihn wieder her, im Gegensatz zu Aus. Daher muß diese Einstellung mit Be-
dacht gesetzt werden.
Sämtliche Sollwerte, sowie ein vorher aktivierter Master-Slave-Betriebsmodus, werden immer wiederhergestellt.
Für die Dauer der Startphase können die Meldesignale an der analogen Schnittstelle unbestimm-
te Zustände anzeigen, die bis zum Ende der Startphase und Erreichen der Betriebsbereitschaft
ignoriert werden müssen.
Bei manueller Bedienung und falls das Gerät über mindesten eine der vorhandenen Schnitt-
stellen zu einer steuernden Einheit (z. B. PC) verbunden ist, könnte jederzeit ohne Vorwarnung
oder eine Bestätigungsabfrage die steuernde Einheit die Kontrolle übernehmen. Aus Sicher-
heitsgründen wird empfohlen die Fernsteuerung zu sperren, indem Modus ‚Lokal' aktiviert
wird, zumindest für die Dauer der manuellen Bedienung.
3.5.2
Ausschalten des Gerätes
Beim Ausschalten des Gerätes werden der Zustand der Leistungsstufen und die zuletzt eingestellten Sollwerte
gespeichert. Weiterhin wird ein Alarm: PF gemeldet, welcher in dieser Situation ignoriert werden kann. Die Lei-
stungsstufen werden sofort ausgeschaltet und nach kurzer Zeit die Lüfter, das Gerät ist nach ein paar Sekunden
dann komplett aus.
3.5.3
Konfiguration im Menü

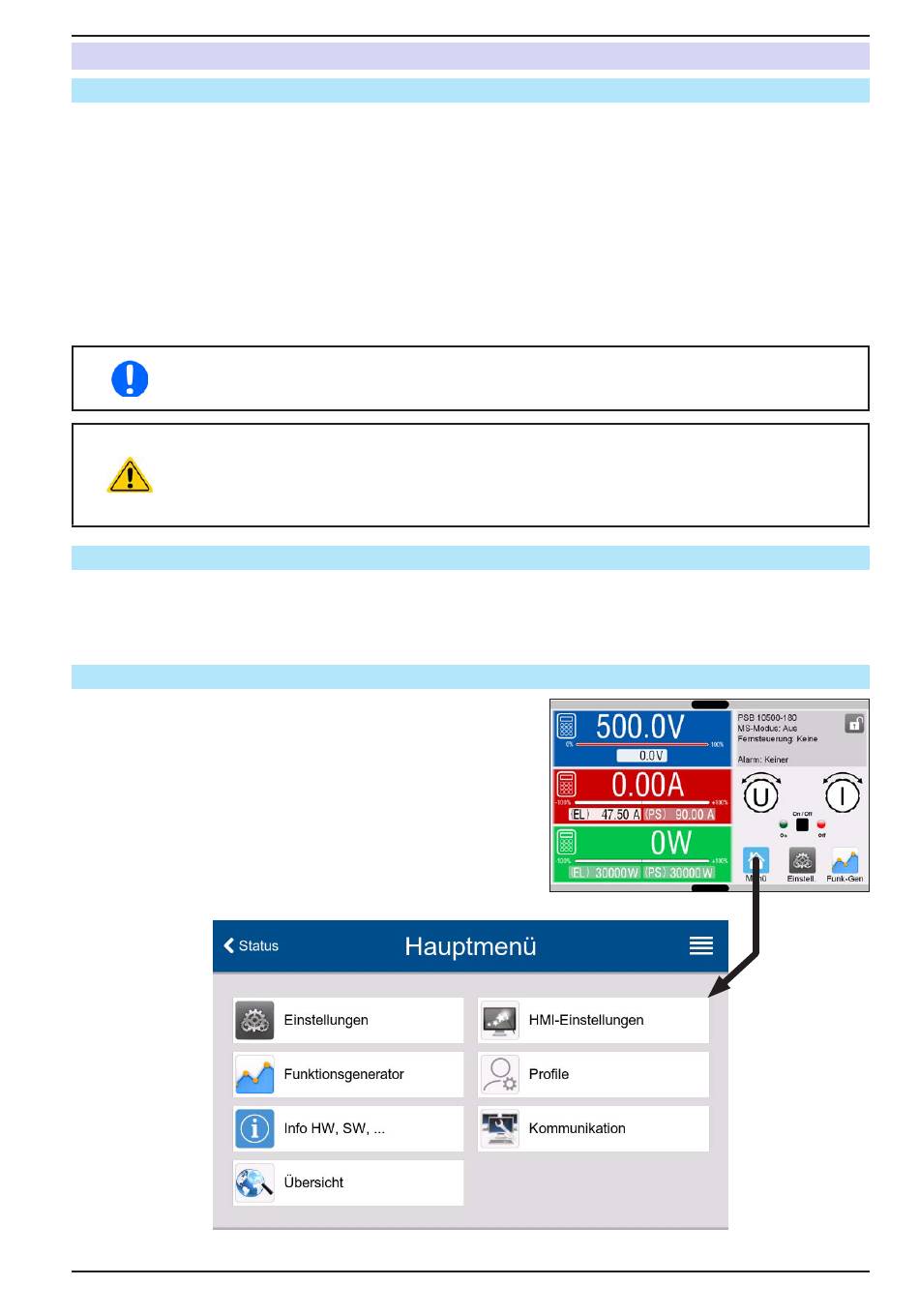

Das Menü dient zur Konfiguration aller Betriebsparameter, die
nicht ständig benötigt werden. Es kann per Fingerberührung auf
die Bedienfeld Menü erreicht werden, aber nur, wenn der DC-
Anschluß ausgeschaltet ist. Siehe Grafiken.
Ist der DC-Anschluß hingegen eingeschaltet, werden statt einem
Einstellmenü nur Statusinformationen angezeigt.
Die Navigation erfolgt in den Untermenüs mittels Fingerberührung,
Werte werden mit einer eingeblendeten Zehnertastatur eingestellt.
Einige Einstellparameter sind selbsterklärend, andere nicht. Diese
werden auf den nachfolgenden Seiten im Einzelnen erläutert.
