Bedienelemente (Standardmodelle)

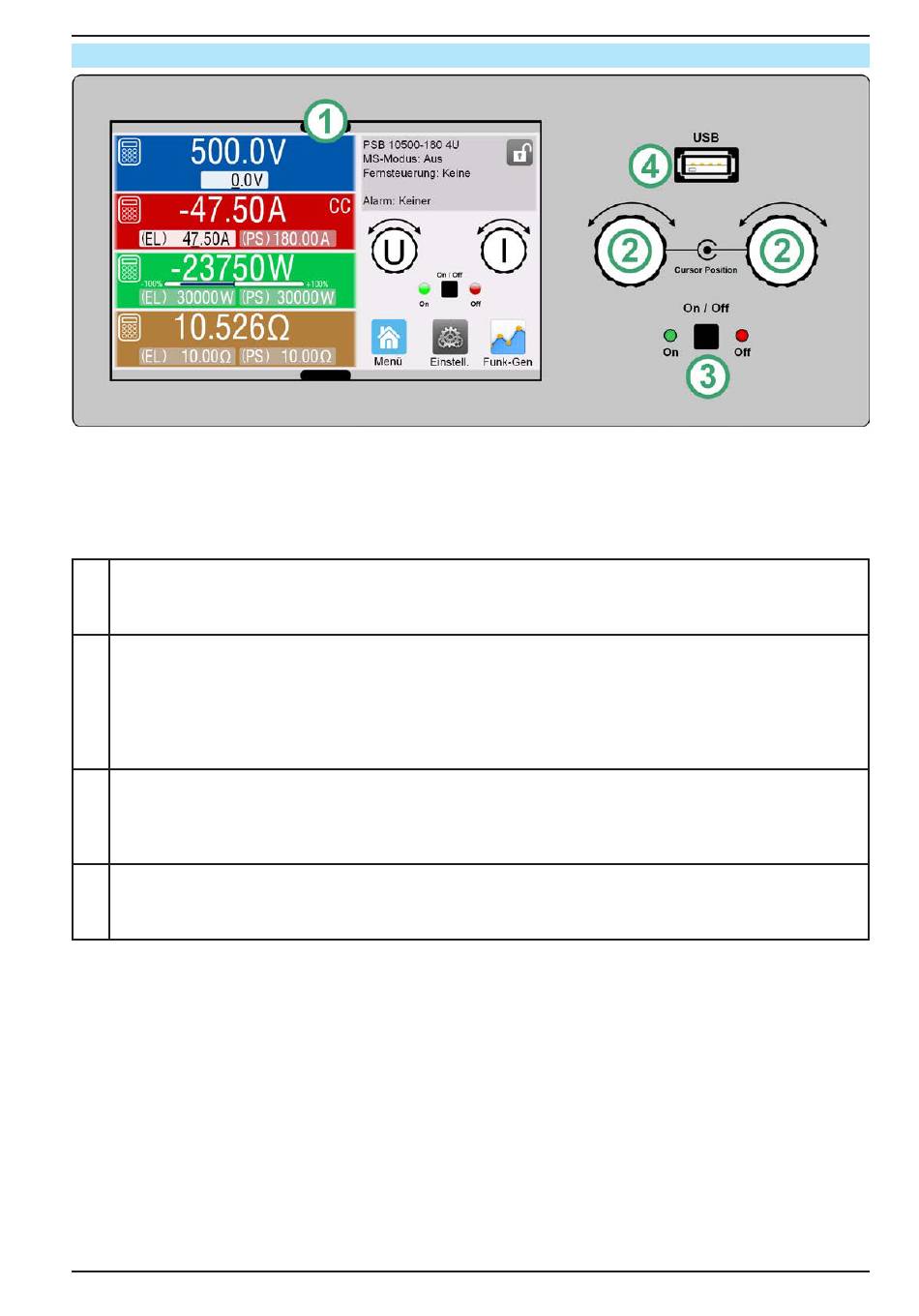

Bild 10- Bedienfeld
Übersicht der Bedienelemente am Bedienfeld
Für eine weiterführende Erläuterung siehe Abschnitt „1.9.6. Die Bedieneinheit (HMI, Standardmodelle)".
Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen)
(1)
Dient zur Auswahl bzw. Eingabe von Sollwerten, Aufruf von Menüs, sowie zur Anzeige der Istwerte und des
Status'. Der Touchscreen kann mit den Fingern oder mit einem Stift (Stylus) bedient werden.
Drehknöpfe mit Tastfunktion
Linker Drehknopf (Drehen): Einstellen des Spannungssollwertes
(2)
Linker Drehknopf (Drücken): Dezimalstelle (Cursor) des Spannungsollwertes verschieben
Rechter Drehknopf (Drehen): Einstellen des Strom-, Leistungs- oder Widerstandssollwertes
Rechter Drehknopf (Drücken): Dezimalstelle (Cursor) des zugeordneten Wertes verschieben
Taster für das Ein- und Ausschalten des DC-Anschlusses
Dient zum Ein- oder Ausschalten des DC-Anschlusses bei manueller Bedienung, sowie zum Starten bzw.
(3)
Stoppen einer Funktion. Die beiden LEDs „On" und „Off" zeigen stets den Zustand des DC-Anschlusses,
bei manueller Bedienung oder Fernsteuerung
Steckplatz für USB-Sticks
(4)
Dient zur Aufnahme handelsüblicher USB-Sticks. Siehe Abschnitt „1.9.6.5. USB-Port (Vorderseite)" für
weitere Informationen.
