Bedienelemente

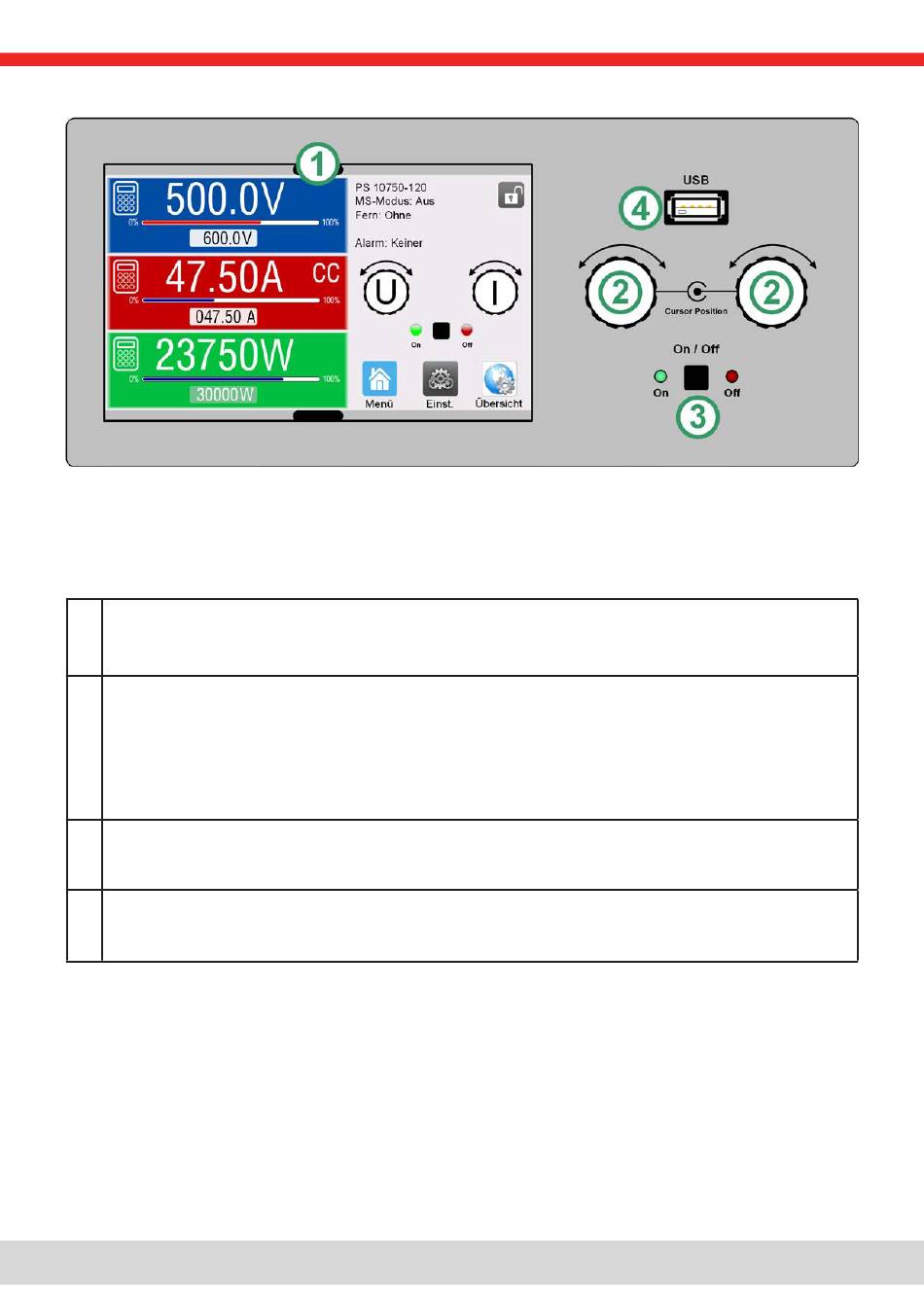

Bild 1 - Bedienfeld
Übersicht der Bedienelemente am Bedienfeld
Für eine weiterführende Erläuterung siehe Abschnitt «1.9.6 Die Bedieneinheit (HMI)» .
Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen)
(1)
Dient zur Auswahl von Sollwerten, Menüs, Zuständen, sowie zur Anzeige der Istwerte und des Status'.
Der Touchscreen kann mit den Fingern oder mit einem Stift (Stylus) bedient werden.
Drehknöpfe mit Tastfunktion
Linker Drehknopf (Drehen): Einstellen des Spannungssollwertes
Linker Drehknopf (Drücken): Dezimalstelle (Cursor) wechseln, um den Spannungswert einzustellen
(2)
Rechter Drehknopf (Drehen): Einstellen des Strom-, Leistungs- oder Widerstandssollwertes
Rechter Drehknopf (Drücken): Dezimalstelle (Cursor) wechseln, um den Wert einzustellen, der gegenwärtig dem Dreh-
knopf zugeordnet ist
Taster für das Ein- und Ausschalten des DC-Ausgangs
(3)
Dient zum Ein- oder Ausschalten des DC-Ausgangs bei manueller Bedienung. Die beiden LEDs „On" und „Off" zeigen
stets den Zustand des DC-Ausgangs bei manueller Bedienung oder Fernsteuerung an
Steckplatz für USB-Sticks
(4)
Dient zur Aufnahme handelsüblicher USB-Sticks. Siehe Abschnitt «1.9.6.5 USB-Port (Vorderseite)» für weitere Infor-
mationen.
