98
VACUTAP
VR I II III-Ex
6. Ölgefäß am Laststufenschalterkopf anheben und Arretierungsvorrichtung
an der Kupplung des Ölgefaßbodens entfernen.

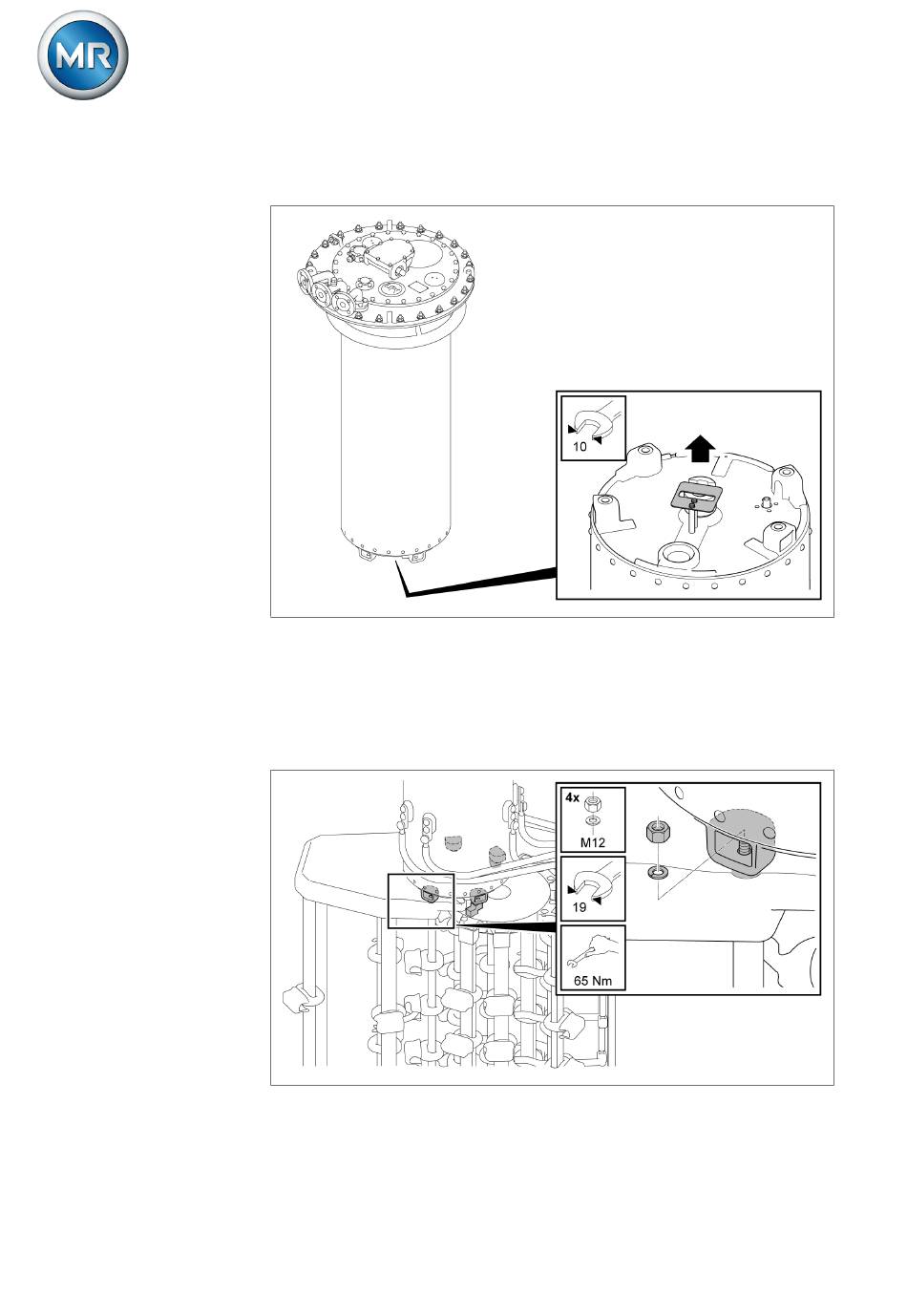

Abbildung 99: Arretierungsblech und Schäkel
7. Ölgefäß vorsichtig über den Wähler bringen.
8. Lage der beiden Kupplungsteile und Befestigungspunkte von Ölgefäß und
Wähler aufeinander abstimmen. Die richtige Lage der beiden Kupplungs-
teile ist in den Justierplänen im Anhang dargestellt.
9. Wähler mit Ölgefäß verschrauben.
Abbildung 100: Wähler mit Ölgefäß
5292950/01 DE
5 Montage
Maschinenfabrik Reinhausen GmbH 2020
