ACHTUNG
®
190 VACUTAP VR I II III-Ex

6.2 Transport des Transformators zum Aufstellungsort

Schäden am Motorantrieb!
Schäden am Motorantrieb durch Kondenswasser im Schutzgehäuse des
Motorantriebs.
► Schutzgehäuse des Motorantriebs stets dicht verschließen.
► Bei Stillstandszeiten vor Erstinbetriebnahme von mehr als 8 Wochen die
Antikondensheizung im Motorantrieb anschließen und in Betrieb nehmen.
Ist dies nicht möglich, ausreichende Menge an Trockenmittel in das
Schutzgehäuse einlegen.

6.2.1 Transport mit abgebautem Antrieb

1. Sicherstellen, dass Antrieb und Laststufenschalter in der Justierstellung
stehen.
2. Antrieb abbauen.
3. Antrieb bei entkuppeltem Laststufenschalter nicht betätigen und Abtriebs-
welle nicht verdrehen.
4. Entkuppelten Laststufenschalter nicht betätigen und dessen Antriebswelle
nicht verdrehen.
5. Antrieb in der MR-Lieferverpackung zum Aufstellungsort transportieren.
6. Antrieb [►Abschnitt 5.5.3, Seite 160] und Antriebswelle am Aufstellungs-
ort an Transformator anbauen.
6.2.2 Transport mit gefülltem Transformatortank und ohne
Ölausdehnungsgefäß

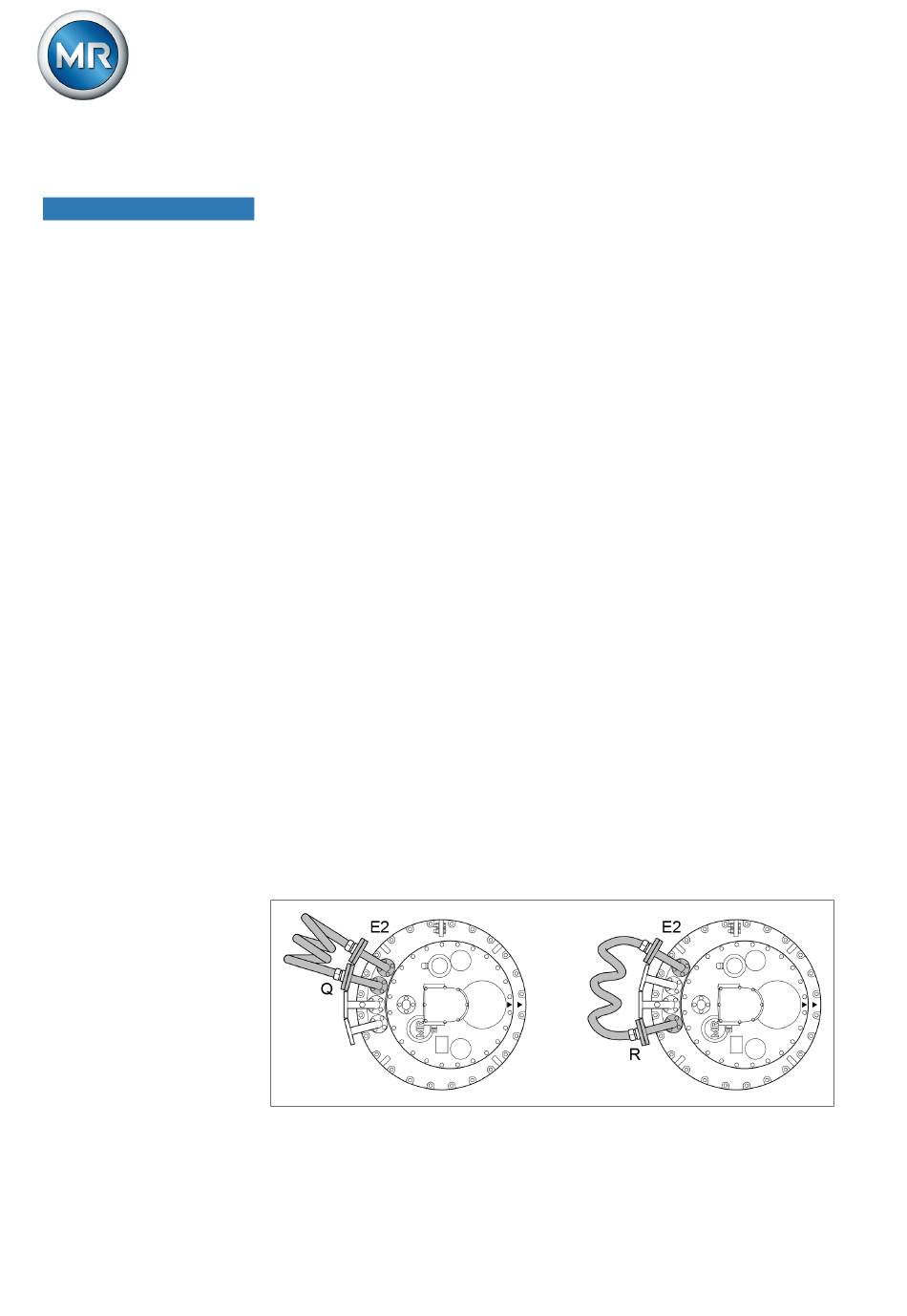

Bringen Sie zum Druckausgleich eine Verbindungsleitung zwischen Ölgefäß
des Laststufenschalters und Transformatortank an, wenn der Transformator
mit gefülltem Tank und ohne Ölausdehnungsgefäß transportiert wird.
► Verbindungsleitung am Laststufenschalterkopf zwischen den Anschlüssen
E2 und Q oder E2 und R herstellen.
Abbildung 231: Verbindungsleitung
