5.4.1.3 Wähler am Ölgefäß des Laststufenschalters befestigen VRG
®
96
VACUTAP
VR I II III-Ex
8. Lage der beiden Kupplungsteile und Befestigungspunkte von Ölgefäß und
Wähler aufeinander abstimmen. Die richtige Lage der beiden Kupplungs-
teile ist in den Justierplänen im Anhang dargestellt.
9. Wähler mit Ölgefäß verschrauben.

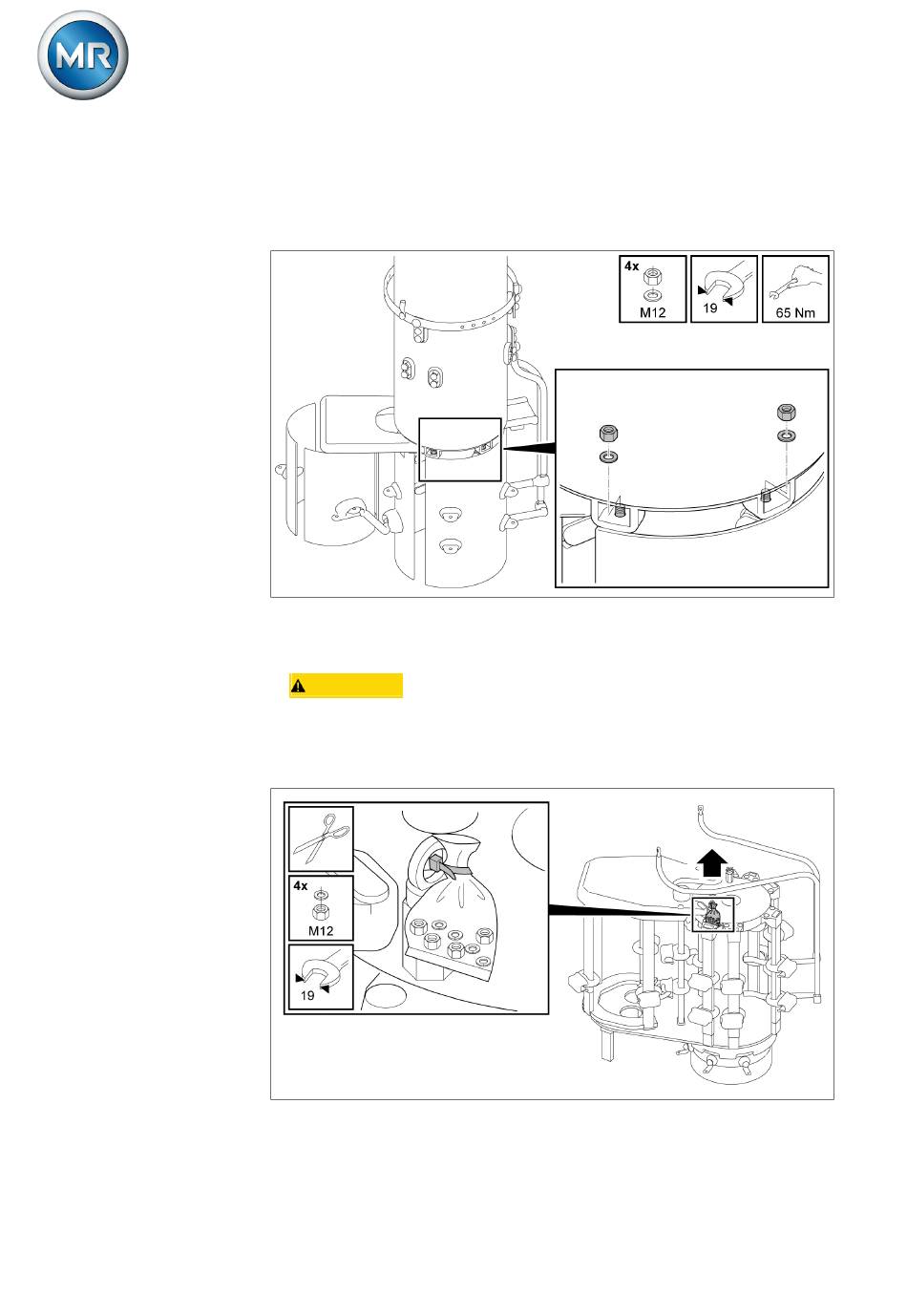

Abbildung 95: Wähler mit Ölgefäß
1.
VORSICHT! Wähler auf ebener Fläche abstellen und gegen Umkip-
pen sichern. Ein instabil aufgestellter Wähler kann kippen und zu Verlet-
zungen und Sachschäden führen.
2. Plastikbeutel mit Befestigungsmaterial vom Wähler entfernen und bereit
legen.
Abbildung 96: Plastikbeutel mit Befestigungsmaterial
5292950/01 DE
5 Montage
Maschinenfabrik Reinhausen GmbH 2020
