3.3.2 Aufbau/Ausführung
In diesem Abschnitt wird der Aufbau der explosionsgeschützten Antriebswel-
le beschrieben.

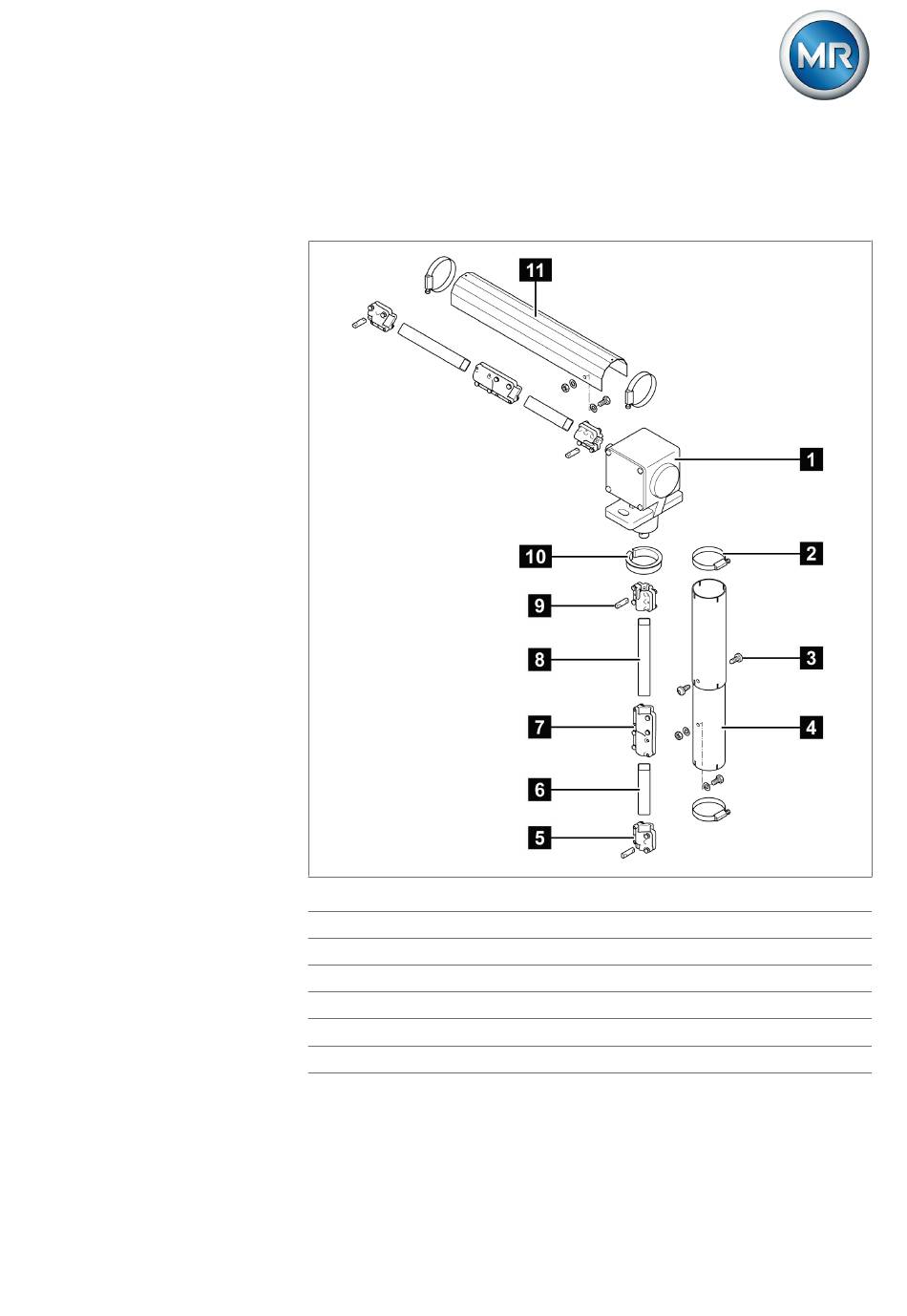

Abbildung 14: Komponenten der explosionsgeschützten Antriebswelle
1 Winkelgetriebe
3 Schrauben
5 Kupplungsschale
7 Doppelkupplungsschale
9 Bolzen
11 Schutzblech
5292950/01 DE
2 Schlauchschelle
4 Teleskopschutzrohr
6 Isolator
8 Vierkantrohr
10 Adapterring
®
