5 Montage
Maschinenfabrik Reinhausen GmbH 2020
4. Doppelkupplungsschale mit mitgeliefertem Isolator und Vierkantrohr ver-
schrauben. Isolator an der Seite montieren, die dem Winkelgetriebe zuge-
wandt ist.

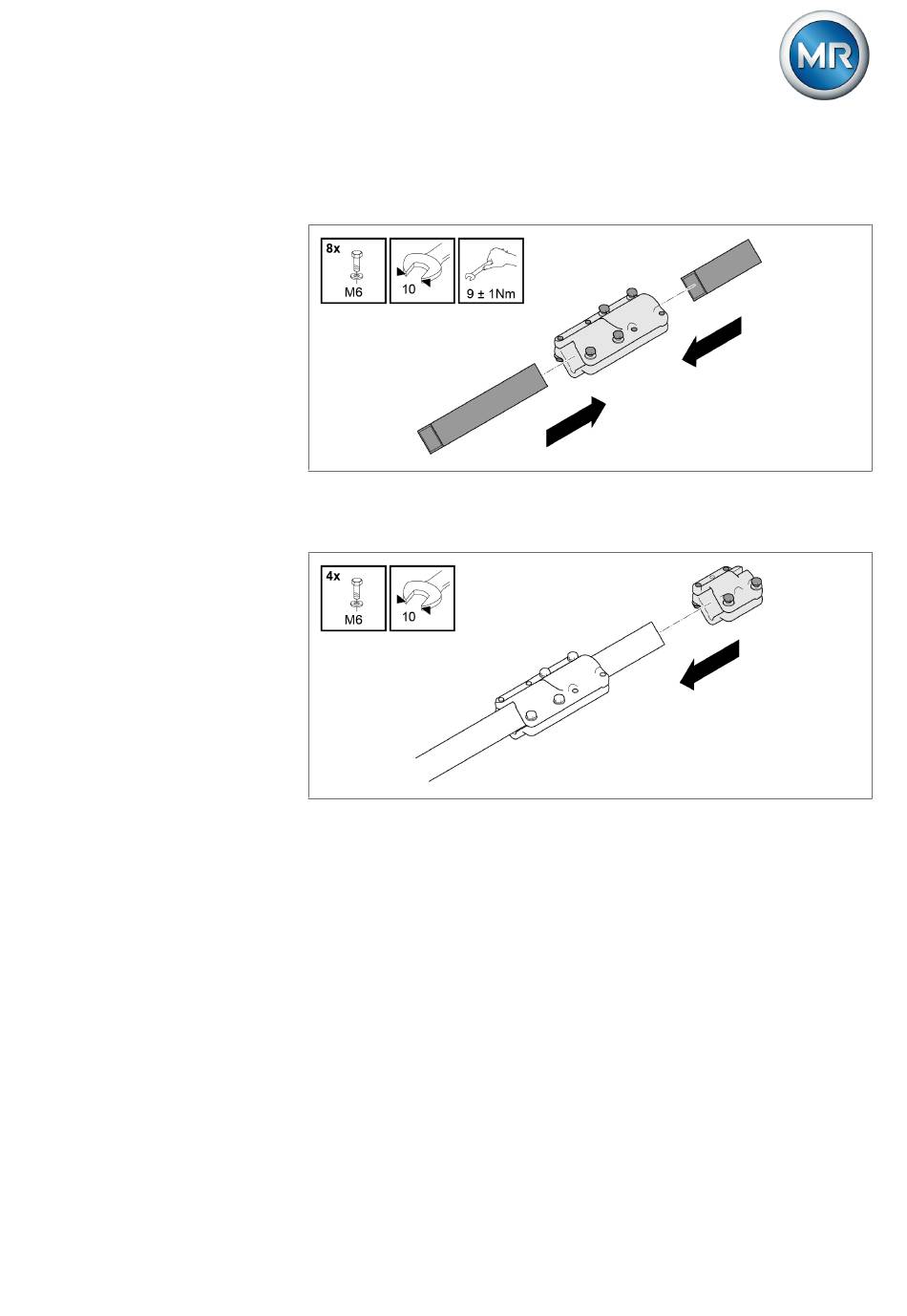

Abbildung 219: Vierkantrohr und Isolator mit Doppelkupplungsstück verschrauben
5. Lose zusammengeschraubtes Kupplungsstück bis zum Anschlag auf Iso-
lator aufschieben.
Abbildung 220: Kupplungsstücke
5292950/01 DE
®
VACUTAP
VR I II III-Ex
179
