6. Kupplungsbolzen, Kupplungsstück und Wellenende des Winkelgetriebes
fetten (z.B. ISOFLEX TOPAS L32) und Kupplungsbolzen in Wellenende
einsetzen. Schlauchschellen auf Vierkantrohr auffädeln und Vierkantrohr
mit Kupplungsstück auf Wellenende schieben.

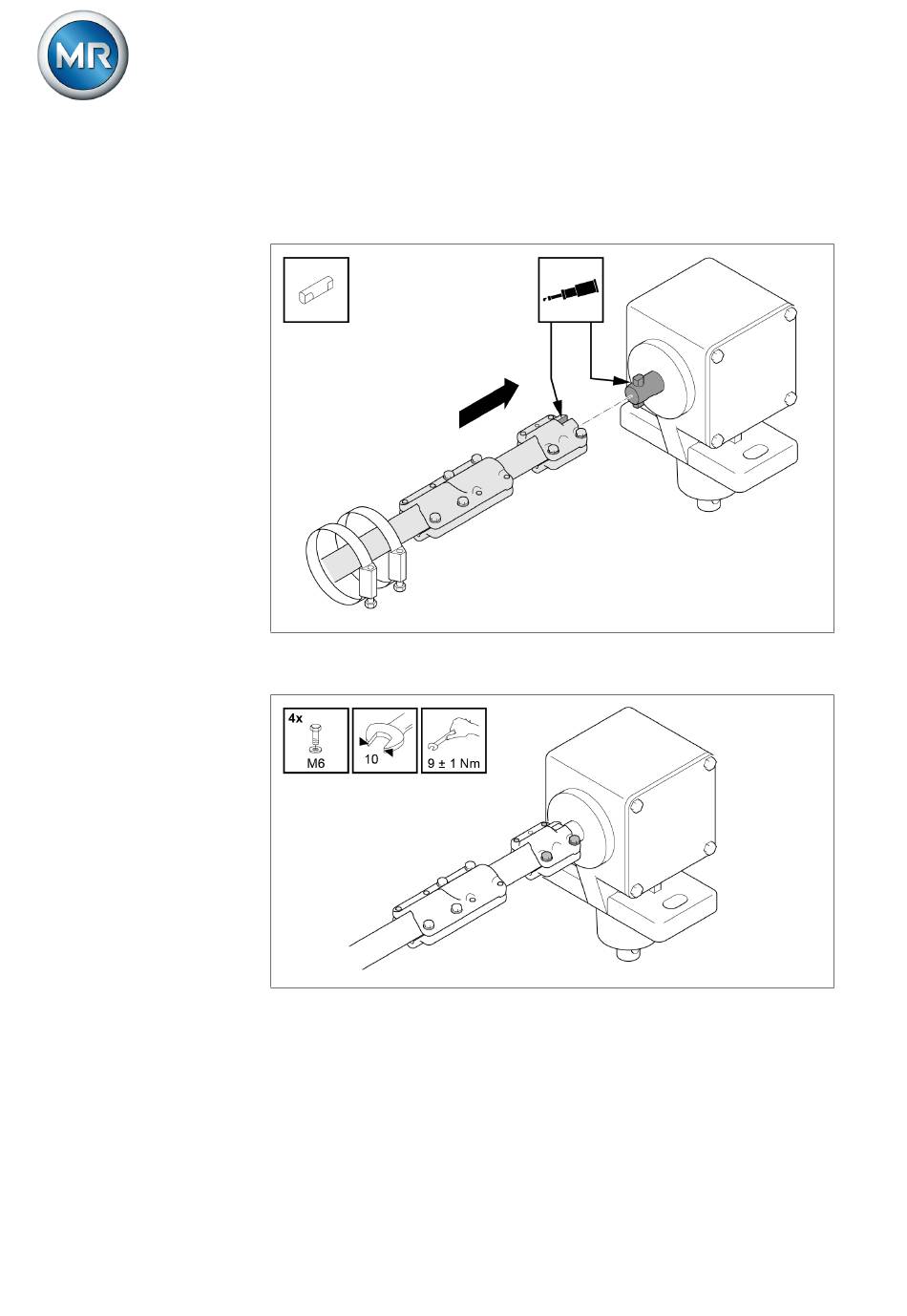

Abbildung 221: Vierkantrohr mit Kupplungsstück auf Wellenende schieben
7. Vierkantrohr an Winkelgetriebe befestigen.
Abbildung 222: Vierkantrohr am Winkelgetriebe befestigen
