5 Montage
5.4.8.2.3.5 Laststufenschalterkopfdeckel befestigen
5.4.8.2.4 Laststufenschalter trocknen
Maschinenfabrik Reinhausen GmbH 2020

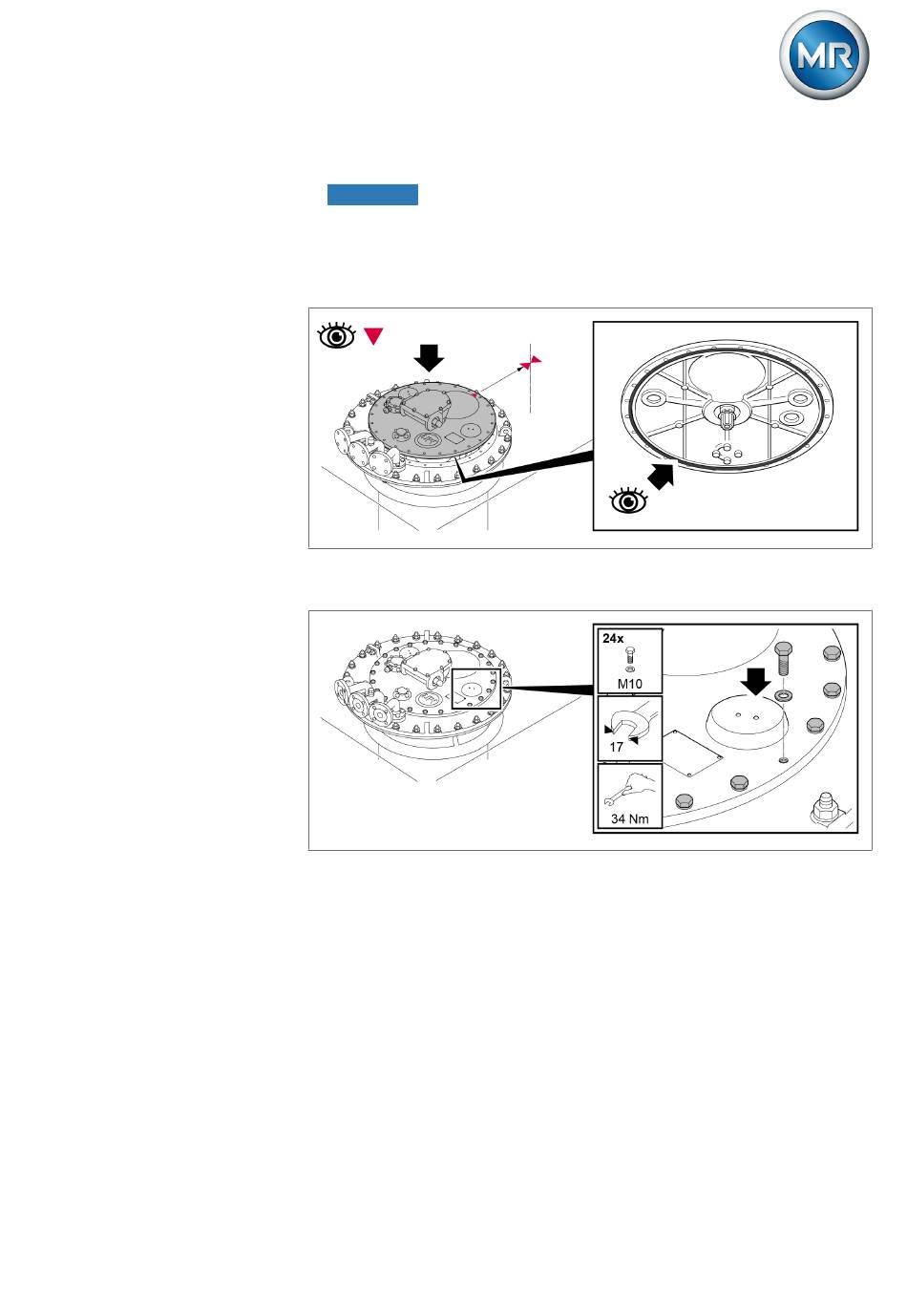

1. ACHTUNG! Laststufenschalterkopfdeckel auf Laststufenschalterkopf set-
zen und darauf achten, den in den Laststufenschalterkopfdeckel eingeleg-
ten O-Ring nicht zu beschädigen. Ein beschädigter O-Ring führt zu
Ölaustritt und somit zu Schäden am Laststufenschalter. Des Weiteren
darauf achten, dass die roten Dreiecksmarkierungen an Laststufenschal-
terkopf und Laststufenschalterkopfdeckel übereinstimmen.
Abbildung 175: Laststufenschalterkopfdeckel mit O-Ring
2. Laststufenschalterkopfdeckel mit Schrauben und Scheiben verschrauben.
Abbildung 176: Laststufenschalterkopfdeckel
1. Rohrleitungsanschlüsse R und Q des Laststufenschalterkopfes mit einer
gemeinsamen Leitung an die Kerosindampfleitung anschließen.
