5 Montage
WARNUNG
Maschinenfabrik Reinhausen GmbH 2020
Lebensgefahr und Gefahr schwerer Körperverletzung!
Lebensgefahr und Gefahr schwerer Körperverletzung durch unsachgemä-
ßen elektrischen Anschluss des Schutzrelais.
► Schutzrelais so in den Auslösestromkreis der Leistungsschalter des zu
schützenden Transformators einschleifen, dass bei Ansprechen des
Schutzrelais der Transformator durch die Leistungsschalter unverzüglich
spannungsfrei geschaltet wird.
► Systeme, bei denen nur eine Alarmmeldung erzeugt wird, sind nicht er-
laubt.
Beim elektrischen Anschluss des Schutzrelais gehen Sie wie folgt vor.
1. Schutzleiter mit Leitungsquerschnitt von 1...4 mm
anschließen.
2. MR-Blindstopfen abnehmen.

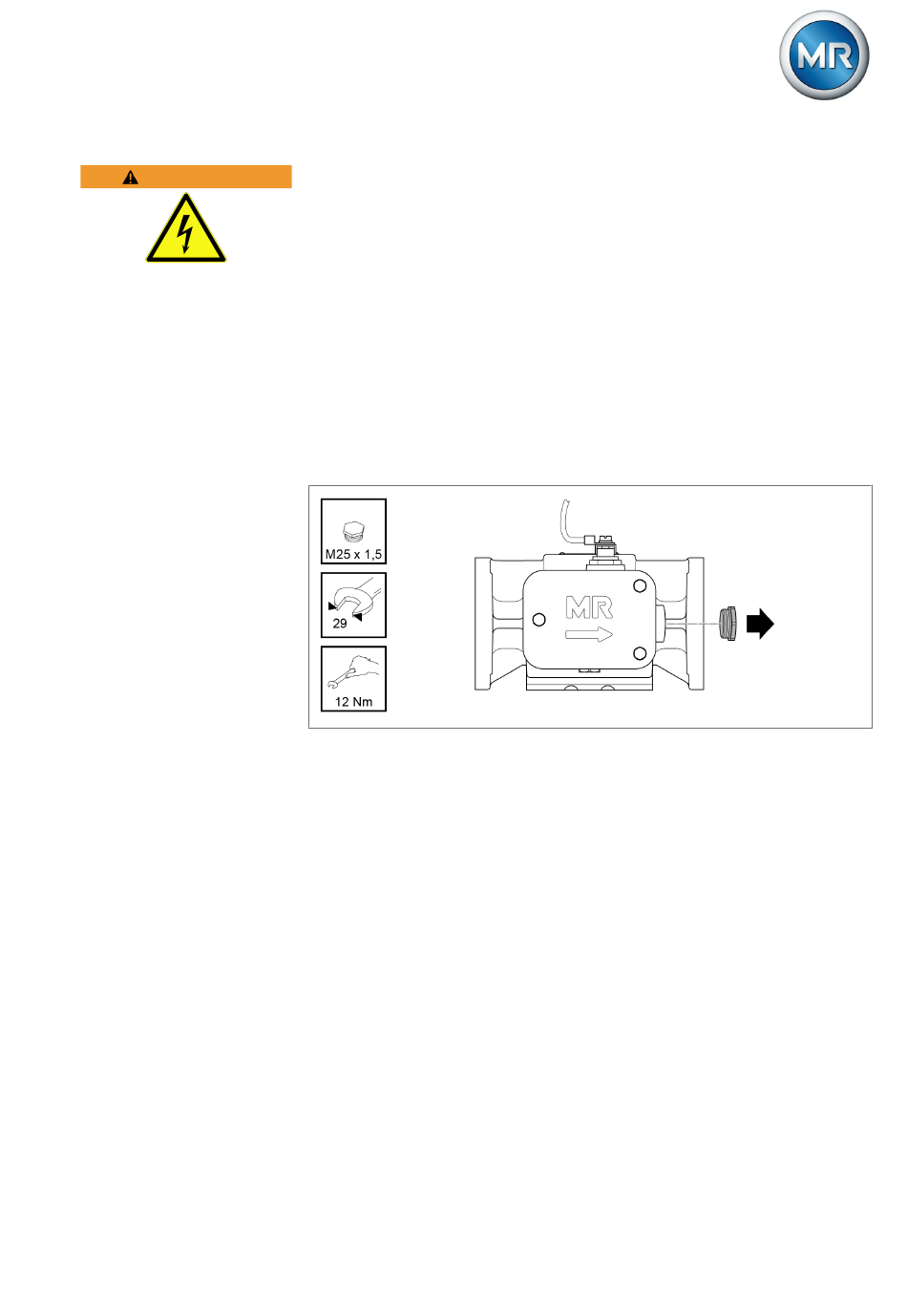

Abbildung 189: Blindstopfen
3. Ex-zertifizierte Kabelverschraubung in die Gewindebohrung auf der Seite
des Klemmenkastens einsetzen.
