13. Adapterring über dem Lagerhals des Winkelgetriebes einlegen und nach
oben schieben. Kupplungsbolzen in Wellenende des Winkelgetriebes
einsetzen. Vierkantrohr einschwenken.

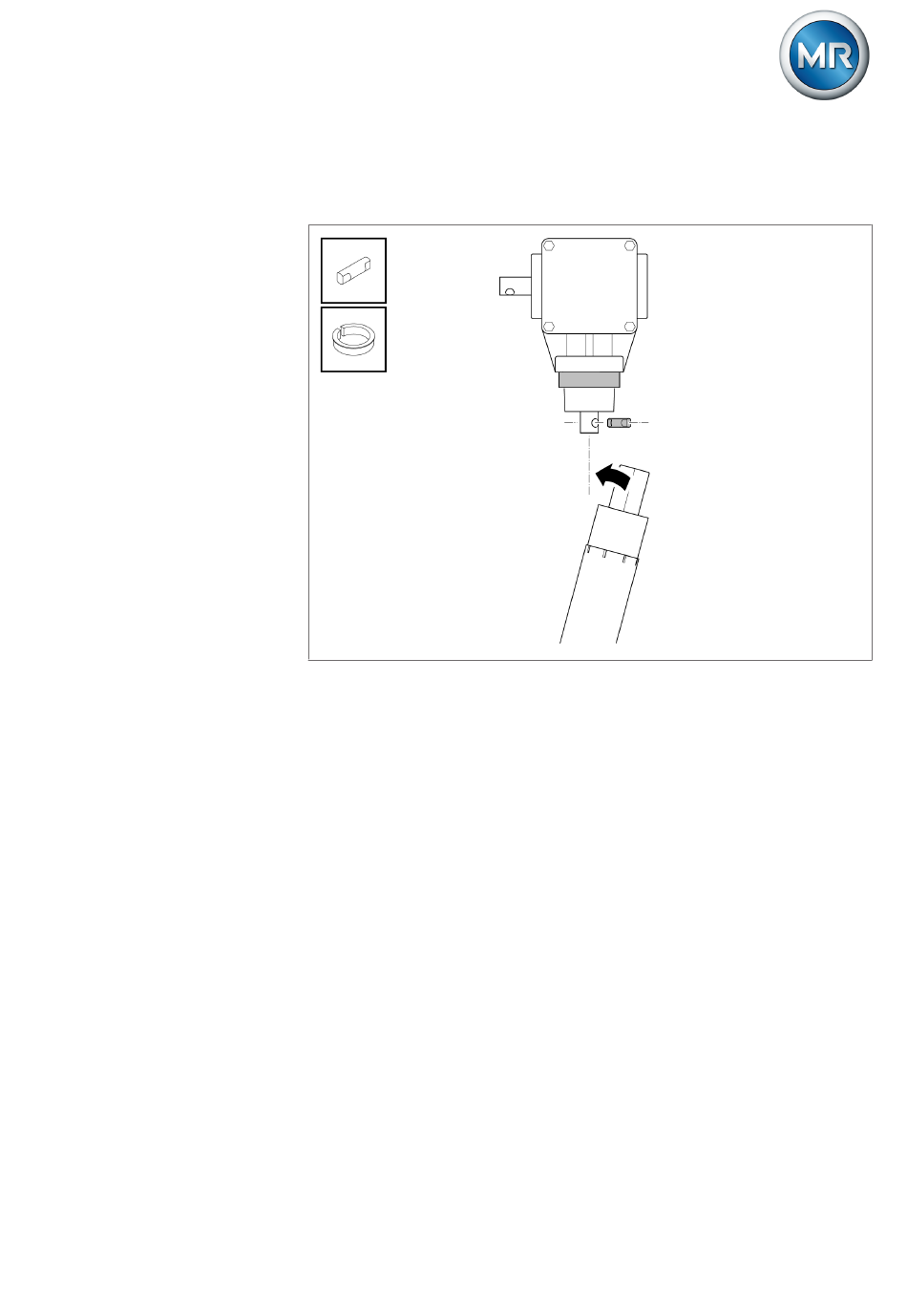

Abbildung 208: Adapterring und Kupplungsbolzen anbringen
