5 Montage
Maschinenfabrik Reinhausen GmbH 2020
6.
ACHTUNG!
 Durch unvorsichtiges Anheben des Wählers können Wähler
und Ölgefäß kollidieren und beschädigt werden. Wähler vorsichtig unter
dem Ölgefäß anheben und sicherstellen, dass die Feinwählerverbin-
dungsleitungen und die Potenzialanlenkungseinheit (falls vorhanden)
beim Anheben des Wählers am Ölgefäß frei gehen und dieses nicht be-
rühren.
7. Lage der beiden Kupplungsteile und Befestigungspunkte von Ölgefäß und
Wähler aufeinander abstimmen. Die richtige Lage der beiden Kupplungs-
teile ist in den mitgelieferten Justierplänen dargestellt.
8. Wähler mit Ölgefäß verschrauben.

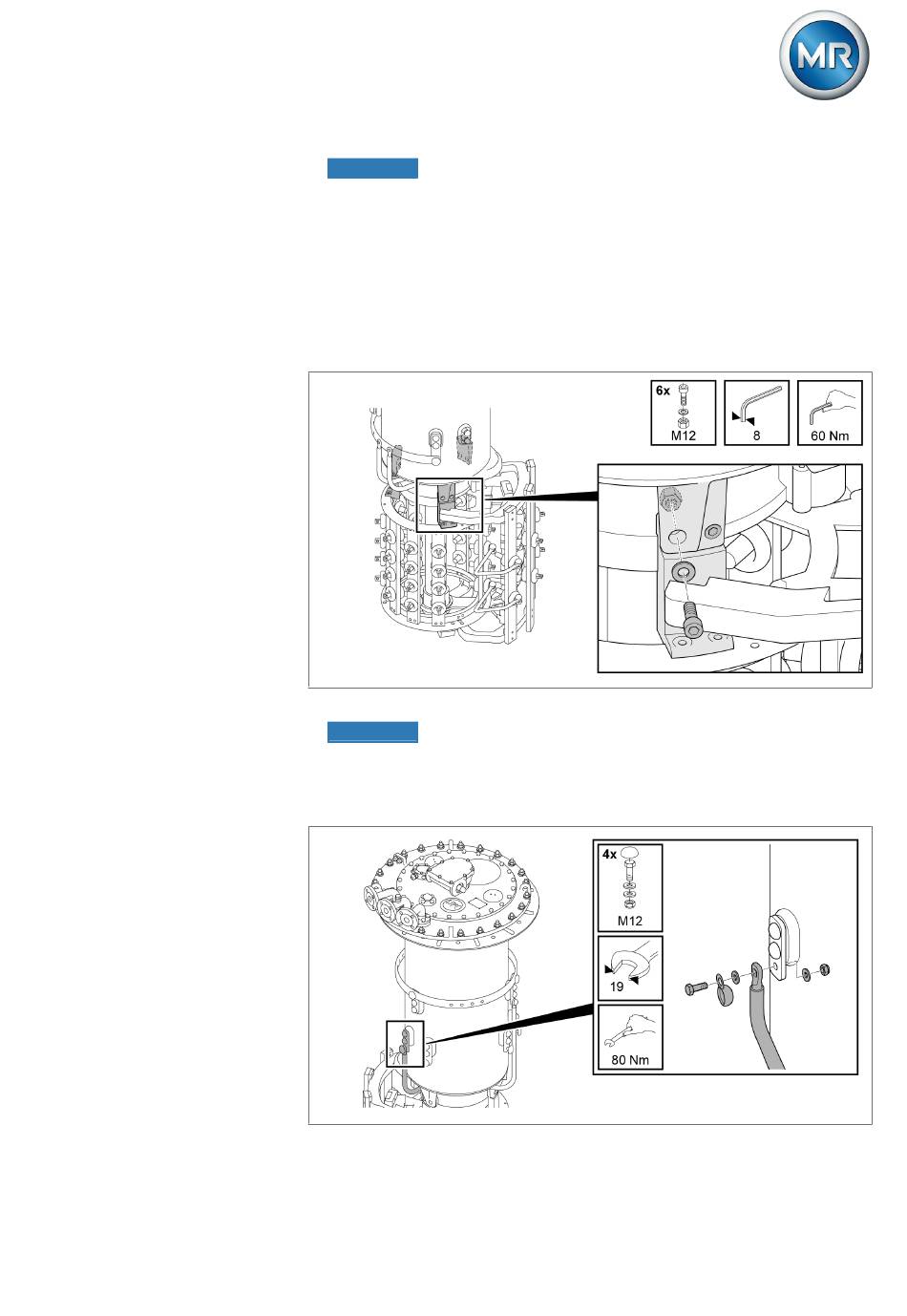

Abbildung 26: Wähler mit Ölgefäß
9.
ACHTUNG!
 Falsche Anziehmomente sowie nicht gesicherte Schraubver-
bindungen können zu Schäden am Laststufenschalter führen. Feinwähler-
verbindungsleitungen sorgfältig an Anschlussstück schrauben. Angegebe-
nes Anziehmoment einhalten, Schraubverbindung sichern und Abschirm-
kappen über den Schraubenkopf klappen.
Abbildung 27: Feinwählerverbindungsleitungen
5292950/01 DE
®
VACUTAP
VR I II III-Ex
51
