Ansicht von oben
3.2.4.1.3 Typenschild
®
32
VACUTAP
VR I II III-Ex

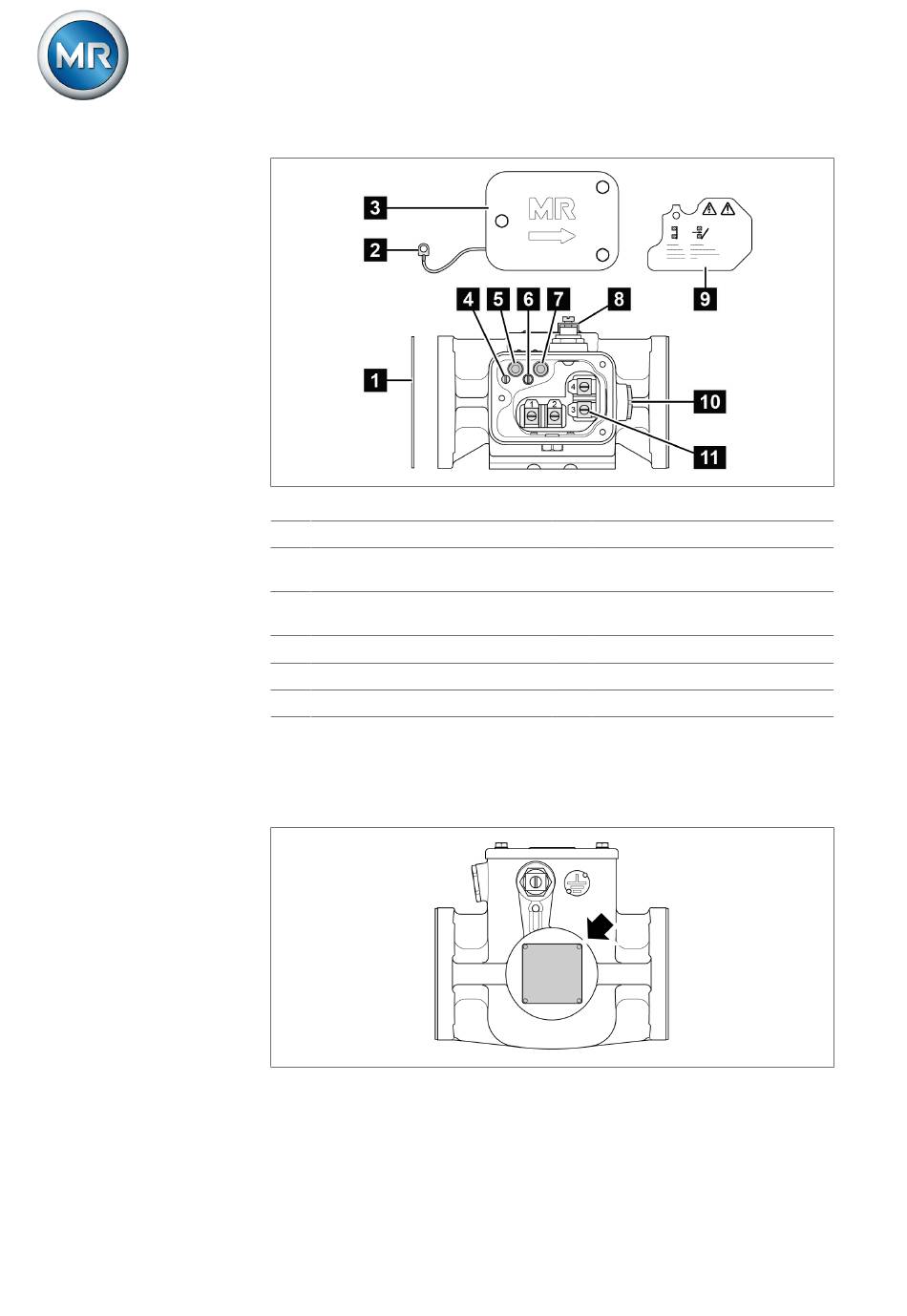

Abbildung 11: RS 2001-Ex
1 Dichtung
3 Klemmenkastendeckel
5 Prüftaster BETRIEB (Rückstellung)
7 Prüftaster AUS (Probeauslösung)
9 Schutzabdeckung
11 Anschlussklemme
Das Typenschild des explosionsgeschützten Schutzrelais befindet sich auf
der Rückseite des Produkts.
Abbildung 12: Position des Typenschilds
5292950/01 DE
3 Produktbeschreibung
2 Potentialanlenkung
4 Schlitzschraube für Potentialanlen-
kung
6 Schlitzschraube für Schutzabde-
ckung
8 Schutzleiteranschluss
10 Blindstopfen
Maschinenfabrik Reinhausen GmbH 2020
