5.3.6.2.1.2 Laststufenschalterkopfdeckel entfernen
WARNUNG
ACHTUNG
®
74
VACUTAP
VR I II III-Ex
Explosionsgefahr!
Lebensgefahr durch explosionsfähige Gase unter dem Laststufenschalter-
kopfdeckel!
► Stellen Sie sicher, dass sich kein offenes Feuer, keine heißen Flächen
oder Funken (zum Beispiel durch statische Aufladung) in direkter Umge-
bung befinden oder entstehen.
► Schalten Sie alle Hilfsstromkreise spannungsfrei (zum Beispiel Schalt-
überwachungseinrichtung), bevor Sie den Laststufenschalterkopfdeckel
entfernen.
► Betreiben Sie während der Arbeiten keine elektrischen Geräte (zum Bei-
spiel Funkenbildung durch Schlagschrauber).
► Verwenden Sie nur für brennbare Flüssigkeiten zugelassene leitfähige
und geerdete Schläuche, Rohre und Pumpeneinrichtungen.
Schäden am Laststufenschalter!
Kleinteile im Ölgefäß können den Lastumschaltereinsatz blockieren und so
den Laststufenschalter beschädigen.
► Sicherstellen, dass keine Teile in das Ölgefäß fallen.
► Kleinteile auf vollständige Stückzahl kontrollieren.
1. Sicherstellen, dass das Schauglas mit dem Deckel verschlossen ist.
2. Schrauben mit Sicherungselementen am Laststufenschalterkopfdeckel lö-
sen.

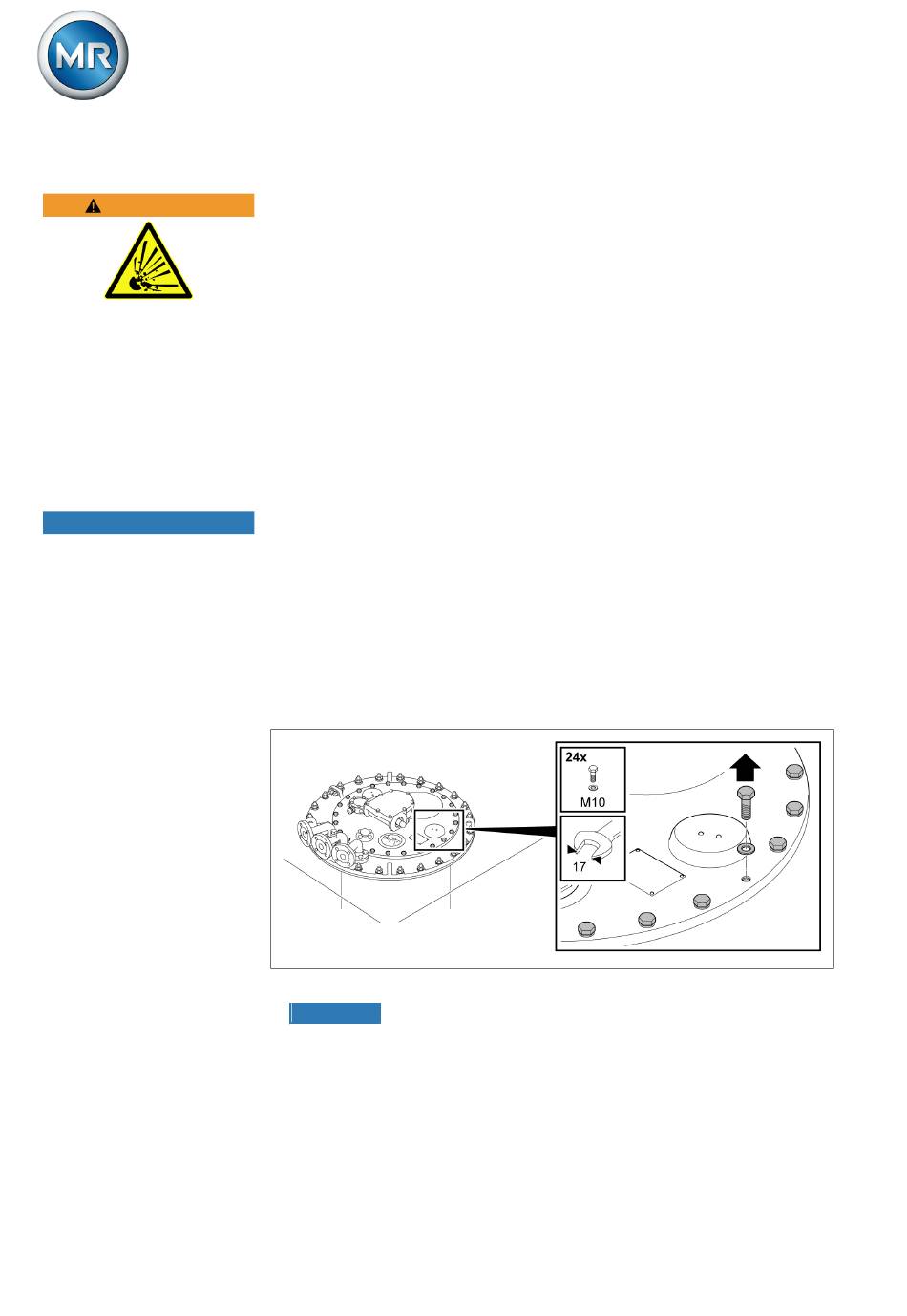

Abbildung 58: Laststufenschalterkopfdeckel
3.
ACHTUNG!
Laststufenschalterkopfdeckel entfernen. Auf Unversehrtheit
der Dichtflächen an Laststufenschalterkopfdeckel und Laststufenschalter-
kopf bei Demontage und bei allen weiteren Arbeiten sowie auf Unver-
sehrtheit des O-Rings achten. Beschädigte Dichtflächen führen zu
Ölaustritt und somit zu Schäden an Laststufenschalter und Transformator.
5292950/01 DE
5 Montage
Maschinenfabrik Reinhausen GmbH 2020
