MR VACUTAP VM-Ex Montage- Und Inbetriebnahme Anleitung

Laststufenschalter
Vorschau ausblenden Andere Handbücher für VACUTAP VM-Ex:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Laststufenschalter
®
VACUTAP
VM-Ex

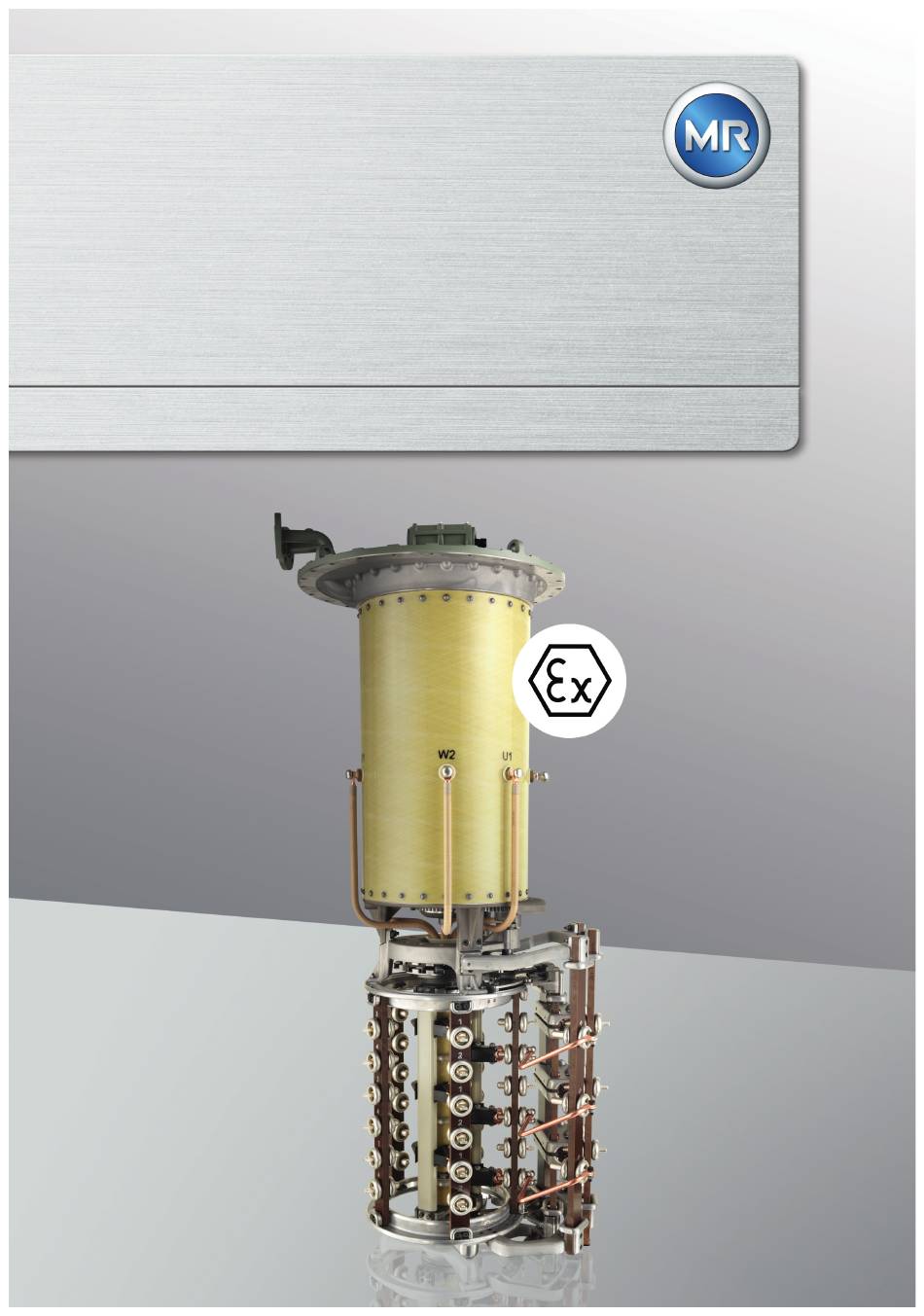

Montage- und Inbetriebnahmeanleitung
5293079/01 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MR VACUTAP VM-Ex

Inhaltszusammenfassung für MR VACUTAP VM-Ex

  • Seite 1 Laststufenschalter ® VACUTAP VM-Ex Montage- und Inbetriebnahmeanleitung 5293079/01 DE...
  • Seite 2 © Alle Rechte bei Maschinenfabrik Reinhausen Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten. Nach Redaktionsschluss der vorliegenden Dokumentation können sich am Produkt Änderungen ergeben haben. Änderungen der technischen Daten bzw.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einleitung .......................... 7 Hersteller ............................ 7 Vollständigkeit.............................  7 Aufbewahrungsort.......................... 7 Darstellungskonventionen ........................ 8 1.4.1 Warnkonzept ................................. 8 1.4.2 Informationskonzept.............................. 9 1.4.3 Handlungskonzept .............................. 9 Sicherheit ..........................  11 Bestimmungsgemäße Verwendung.................... 11 Bestimmungswidrige Verwendung .................... 12 Grundlegende Sicherheitshinweise .................... 12 Normen und Vorschriften........................ 15 2.4.1 Einsatzbereich des Laststufenschalters...................... 15 2.4.2...
  • Seite 4 Inhaltsverzeichnis Verpackung, Transport und Lagerung ................ 37 Verpackung............................ 37 4.1.1 Eignung ................................ 37 4.1.2 Markierungen .............................. 38 Transport, Empfang und Behandlung von Sendungen.............. 38 Sendungen einlagern........................ 39 Sendungen auspacken und auf Transportschäden kontrollieren .............  40 Montage.......................... 41 Hinweise für die Montage .........................  41 Vorbereitende Arbeiten........................
  • Seite 5 Inhaltsverzeichnis 5.5.2 Schutzrelais in Rohrleitung einbauen und anschließen .................. 141 5.5.3 Motorantrieb anbauen ............................ 152 5.5.4 Antriebswelle anbauen............................ 152 5.5.5 Laststufenschalter und Motorantrieb ausmitteln .................... 176 5.5.6 Motorantrieb elektrisch anschließen ......................... 176 Inbetriebnahme.......................  177 Inbetriebnahme des Laststufenschalters beim Transformatorhersteller.........  177 6.1.1 Laststufenschalterkopf und Saugleitung entlüften .................... 177 6.1.2 Laststufenschalter erden........................... 179 6.1.3...
  • Seite 6 Inhaltsverzeichnis VACUTAP® VM, Einbaulage der Wähleranschlusskontakte (890477) .........  201 Sonderausführung für Glockenkesseleinbau für Um bis 300 kV (896762)........ 202 Hebetraverse für Glockenkesseleinbau (890180) ................ 203 Laststufenschalterkopf (893899) .................... 204 Laststufenschalterkopf mit Schaltüberwachung (894109) ..............  205 Rohrleitungsanschluss Q mit Schaltüberwachung (766161) ............ 206 Anreißschablone für Laststufenschalterkopf (890183) ..............

  • Seite 7: Einleitung

    1 Einleitung 1 Einleitung Diese technische Unterlage enthält detaillierte Beschreibungen, um das Pro- dukt sicher und sachgerecht einzubauen, anzuschließen und in Betrieb zu nehmen. Daneben enthält sie Sicherheitshinweise sowie allgemeine Hinweise zum Produkt. Informationen zum Betrieb sind in der Betriebsanleitung enthalten. Zielgruppe dieser technischen Unterlage ist ausschließlich speziell geschul- tes und autorisiertes Fachpersonal.

  • Seite 8: Darstellungskonventionen

    1 Einleitung 1.4 Darstellungskonventionen 1.4.1 Warnkonzept In dieser technischen Unterlage werden Warnhinweise wie folgt dargestellt. 1.4.1.1 Abschnittsbezogener Warnhinweis Abschnittsbezogene Warnhinweise beziehen sich auf ganze Kapitel oder Abschnitte, Unterabschnitte oder mehrere Absätze innerhalb dieser techni- schen Unterlage. Abschnittsbezogene Warnhinweise sind nach folgendem Muster aufgebaut: WARNUNG Art der Gefahr!

  • Seite 9: Informationskonzept

    1 Einleitung Vor Gefahren wird mit Piktogrammen gewarnt: Piktogramm Bedeutung Warnung vor einer Gefahrenstelle Warnung vor gefährlicher elektrischer Spannung Warnung vor feuergefährlichen Stoffen Warnung vor Kippgefahr Warnung vor Quetschgefahr Tabelle 2: Piktogramme in Warnhinweisen 1.4.2 Informationskonzept Informationen dienen zur Vereinfachung und zum besseren Verständnis be- stimmter Abläufe.
  • Seite 10 1 Einleitung Handlungsziel ü Voraussetzungen (optional). ► Schritt 1 von 1. ð Ergebnis des Handlungsschritts (optional). ð Handlungsergebnis (optional). Mehrschrittige Handlungsanweisungen Handlungsanweisungen, die mehrere Arbeitsschritte umfassen, sind nach folgendem Muster aufgebaut: Handlungsziel ü Voraussetzungen (optional). 1. Schritt 1. ð Ergebnis des Handlungsschritts (optional). 2.

  • Seite 11: Sicherheit

    2 Sicherheit 2 Sicherheit ▪ Lesen Sie diese technische Unterlage durch, um sich mit dem Produkt vertraut zu machen. ▪ Diese technische Unterlage ist Teil des Produkts. ▪ Lesen und beachten Sie die Sicherheitshinweise in diesem Kapitel. ▪ Lesen und beachten Sie die Warnhinweise in dieser technischen Unter- lage, um funktionsbedingte Gefahren zu vermeiden.

  • Seite 12: Bestimmungswidrige Verwendung

    2 Sicherheit ▪ Der Betrieb des Laststufenschalters mit einer Ölfilteranlage ist nicht vor- gesehen. ▪ Zur Einhaltung der Ex-Schutzanforderungen müssen Sie die in dieser technischen Unterlage beschriebenen Maßnahmen treffen. Zulässige elektrische Betriebsbedingungen Beachten Sie neben den Auslegungsdaten gemäß der Auftragsbestätigung die folgenden Grenzen für den Durchgangsstrom und die Stufenspannung: Der Laststufenschalter ist in der Standardausführung für sinusförmigen Wechselstrom 50/60 Hz mit zur Nullachse symmetrischer Kurvenform aus-...
  • Seite 13 2 Sicherheit Persönliche Schutzausrüstung Locker getragene oder nicht geeignete Kleidung erhöht die Gefahr durch Er- fassen oder Aufwickeln an rotierenden Teilen und die Gefahr durch Hängen- bleiben an hervorstehenden Teilen. Dadurch besteht Gefahr für Leib und Le- ben. ▪ Für die jeweilige Tätigkeit persönliche Schutzausrüstung wie einen Helm, Arbeitsschutzschuhe, etc.
  • Seite 14 2 Sicherheit Umgebungsbedingung Um einen zuverlässigen und sicheren Betrieb zu gewährleisten, ist das Pro- dukt nur unter den in den technischen Daten angegebenen Umgebungsbe- dingungen zu betreiben. ▪ Angegebene Betriebsbedingungen und Anforderungen an den Aufstellort beachten. Hilfsstoffe und Betriebsstoffe Nicht vom Hersteller zugelassene Hilfsstoffe und Betriebsstoffe können zu Personenschäden, Sachschäden sowie Funktionsstörungen am Produkt füh- ren.

  • Seite 15: Normen Und Vorschriften

    2 Sicherheit 2.4 Normen und Vorschriften 2.4.1 Einsatzbereich des Laststufenschalters Der Laststufenschalter ist für II 3G Ex ec oc IIC T3 Gc zertifiziert. Der sich daraus ergebende Einsatzbereich kann aus folgender Übersicht entnommen werden. ec oc Tabelle 3: Beispiel für den Einsatzbereich Ziffer Bedeutung Zeichen für Explosionsschutz...
  • Seite 16 2 Sicherheit Gerätekategorie/Zoneneinteilung (Ziffer 3) Bezeichnung Bezeich- Definition bei Gasen nung bei Stäuben Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt, in denen eine explosionsfähi- (20) ge Atmosphäre, die aus einem Gemisch von Luft und Gasen, Dämpfen oder Nebeln oder aus Staub-/ Luftgemischen besteht, ständig, langzeitig oder häufig vorhanden ist.

  • Seite 17: Normen Und Vorschriften

    2 Sicherheit EN/IEC Gase, Dämpfe (Beispiele) Minimale Zündenergie (mJ) Ethylen, Isopren, Stadtgas 0,06 Wasserstoff, Acetylen, Schwefelkoh- 0,02 lenstoff Tabelle 7: Explosionsgruppen Temperaturklassen (Ziffer 7) Temperatur- Maximale Oberflächentemperatur Zündtemperatur der klasse der Betriebsmittel brennbaren Stoffe 450 °C > 450 °C 300 °C >...

  • Seite 18: Qualität Des Isolieröls Im Laststufenschalter

    2 Sicherheit 2.5.1.1 Qualität des Isolieröls im Laststufenschalter Die von IEC 60296 geforderte Qualität des Isolieröls und von IEC 61099 ge- forderte Qualität des synthetischen Esters im Ölgefäß des Laststufenschal- ters wird durch die Verwendung von Vakuumzellen mit Überschaltwiderstän- den sichergestellt. 2.5.1.2 Überwachung der Öltemperatur im Lastumschalterölgefäß...

  • Seite 19: Zu Verwendendes Ölausdehnungsgefäß

    2 Sicherheit 2.5.2.2 Laststufenschalterölsystem errichten Betreiben Sie den Laststufenschalter nur mit einem geeigneten Ölsystem. Dieses Laststufenschalterölsystem besteht aus Lastumschalterölgefäß, Schutzrelais und Ölausdehnungsgefäß des Laststufenschalters. Es stellt si- cher, dass immer genügend Isolieröl im Lastumschalterölgefäß vorhanden ist. Abbildung 1: Laststufenschalterölsystem 1 Lastumschalterölgefäß 5 Meldekontakte 2 Temperaturfühler 6 Ölausdehnungsgefäß...

  • Seite 20: Füllstandsanzeige

    2 Sicherheit 2.5.2.3.1 Luftentfeuchter Das Ölausdehnungsgefäß muss mit einem Luftentfeuchter nach VDE 0532-216-5 mit nach unten führendem Ausgang und einem Schutzgrad von mindestens IP 66 nach IEC 60529 ausgestattet sein. 2.5.2.3.2 Füllstandsanzeige Das Ölausdehnungsgefäß muss eine Füllstandsanzeige aufweisen, an der die minimal benötigte und maximal zulässige Ölmenge sowie der aktuelle Ölstand abgelesen werden kann.

  • Seite 21: Maßnahmen Zum Korrosionsschutz

    2 Sicherheit 2.5.2.4 Maßnahmen zum Korrosionsschutz Da vor dem Betrieb des Laststufenschalters weitere Montageschritte erfor- derlich sind, kann an bestimmten Schnittstellen zum Transformator nicht be- reits ab Werk ein ausreichender Schutz gegen Korrosion hergestellt werden. Abbildung 2: Laststufenschalterkopf 1 Dichtfläche Rohrleitungsan- 3 Auflagefläche Laststufenschalter- schlussflansch kopf...
  • Seite 22 2 Sicherheit Elektrofachkraft Die Elektrofachkraft verfügt aufgrund ihrer fachlichen Ausbildung über Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und Bestimmungen. Zudem verfügt die Elektrofachkraft über folgende Fähigkei- ten: ▪ Die Elektrofachkraft erkennt selbständig mögliche Gefahren und ist in der Lage sie zu vermeiden.

  • Seite 23: Persönliche Schutzausrüstung

    2 Sicherheit 2.7 Persönliche Schutzausrüstung Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung erforder- lich, um die Gesundheitsgefahren zu minimieren. ▪ Die für die jeweilige Arbeit notwendige Schutzausrüstung während der Ar- beit stets tragen. ▪ Niemals beschädigte Schutzausrüstung tragen. ▪...

  • Seite 24: Produktbeschreibung

    3 Produktbeschreibung 3 Produktbeschreibung 3.1 Lieferumfang Das Produkt wird gegen Feuchtigkeit geschützt verpackt und in der Regel wie folgt geliefert: ▪ Ölgefäß mit Laststufenschalterkopf und eingebautem Lastumschalterein- satz ▪ Wähler ▪ Motorantrieb-Ex ▪ Antriebswelle-Ex mit Kupplungsteilen und Winkelgetriebe ▪ Schutzrelais-Ex ▪...

  • Seite 25: Aufbau/Ausführungen

    3 Produktbeschreibung Abbildung 3: Systemübersicht Laststufenschalter Transformator 1 Transformatorkessel 6 obere Getriebestufe 2 Motorantrieb 7 Laststufenschalter 3 vertikale Antriebswelle 8 Schutzrelais 4 Winkelgetriebe 9 Ölausdehnungsgefäß 5 horizontale Antriebswelle 10 Aktivteil des Transformators 3.2.2 Aufbau/Ausführungen Der Laststufenschalter besteht aus Laststufenschalterkopf, Ölgefäß mit ein- gebautem Lastumschaltereinsatz und dem darunter angebauten Wähler (auf Wunsch auch mit Vorwähler).
  • Seite 26 3 Produktbeschreibung Die Anzahl der maximalen Betriebsstellungen des Laststufenschalters kön- nen aus den Technischen Daten entnommen werden. Abbildung 4: VACUTAP® VM 1 Laststufenschalterkopf 3 Wähler 2 Ölgefäß 4 Vorwähler ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 27 3 Produktbeschreibung Abbildung 5: VACUTAP® VM 300 1 Laststufenschalterkopf 3 Vorwähler 2 Ölgefäß 4 Wähler 3.2.2.1 Rohrleitungsanschlüsse Am Laststufenschalterkopf stehen für verschiedene Zwecke 4 Rohrleitungs- anschlüsse zur Verfügung. ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 28 3 Produktbeschreibung Je nach Bestellung sind einige oder alle dieser Rohrleitungsanschlüsse ab Werk mit Rohrleitungsbögen ausgestattet. Alle Rohrleitungsbögen sind nach Lockern des Druckrings frei schwenkbar. Abbildung 6: Rohrleitungsanschlüsse mit Rohrleitungsbögen Rohrleitungsanschluss Q Der Rohrleitungsanschluss Q ist durch einen Blinddeckel verschlossen. Funktional sind die Rohrleitungsanschlüsse R und Q tauschbar. Rohrleitungsanschluss S Der Rohrleitungsbogen am Rohrleitungsanschluss S ist mit einer Entlüf- tungsschraube versehen und kann an eine Rohrleitung angeschlossen wer-...

  • Seite 29: Typenschild Und Seriennummer

    3 Produktbeschreibung 3.2.3 Typenschild und Seriennummer Das Typenschild mit Seriennummer befindet sich auf dem Laststufenschal- terkopfdeckel. Abbildung 7: Typenschild Zusätzlich befindet sich die Seriennummer auch am Wähler. Abbildung 8: Seriennummer 3.2.4 Schutzeinrichtungen Der Laststufenschalter ist mit folgenden Schutzeinrichtungen ausgestattet. ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 30 3 Produktbeschreibung 3.2.4.1 Schutzrelais 3.2.4.1.1 Funktionsbeschreibung Das Schutzrelais wird in den Auslösestromkreis der Leistungsschalter einge- schleift und schützt so Laststufenschalter und Transformator bei einer Stö- rung innerhalb des Ölgefäßes des Laststufenschalters. Es spricht an, wenn die vorgegebene Strömungsgeschwindigkeit vom Laststufenschalterkopf zum Ölausdehnungsgefäß...
  • Seite 31 3 Produktbeschreibung Rückansicht Abbildung 10: RS 2001-Ex 1 Erdungsanschluss 2 Typenschild Ansicht von oben Abbildung 11: RS 2001-Ex 1 Dichtung 2 Potentialanlenkung 3 Klemmenkastendeckel 4 Schlitzschraube für Potentialanlen- kung 5 Prüftaster BETRIEB (Rückstellung) 6 Schlitzschraube für Schutzabde- ckung 7 Prüftaster AUS (Probeauslösung) 8 Schutzleiteranschluss 9 Schutzabdeckung 10 Blindstopfen...

  • Seite 32: Typenschild

    3 Produktbeschreibung 3.2.4.1.3 Typenschild Das Typenschild des explosionsgeschützten Schutzrelais befindet sich auf der Rückseite des Produkts. Abbildung 12: Position des Typenschilds 3.2.4.2 Berstscheibe Die Berstscheibe ist gemäß IEC 60214-1 eine Druckentlastungseinrichtung ohne Meldekontakt und befindet sich im Laststufenschalterkopfdeckel. Die Berstscheibe spricht auf einen definierten Überdruck im Ölgefäß des Laststufenschalters an.
  • Seite 33 3 Produktbeschreibung Die explosionsgeschützte Antriebswelle ist als Vierkantrohr mit Isolator aus- geführt und wird an beiden Enden durch zwei Kupplungsschalen und einem Kupplungsbolzen mit dem an- oder abtreibenden Wellenende des anzu- schließenden Geräts gekuppelt. Abbildung 13: Explosionsgeschützte Antriebswelle mit Isolator ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP...

  • Seite 34: Aufbau/Ausführung

    3 Produktbeschreibung 3.3.2 Aufbau/Ausführung In diesem Abschnitt wird der Aufbau der explosionsgeschützten Antriebswel- le beschrieben. Abbildung 14: Komponenten der explosionsgeschützten Antriebswelle 1 Winkelgetriebe 2 Schlauchschelle 3 Schrauben 4 Teleskopschutzrohr 5 Kupplungsschale 6 Isolator 7 Doppelkupplungsschale 8 Vierkantrohr 9 Bolzen 10 Adapterring 11 Schutzblech ®...
  • Seite 35 3 Produktbeschreibung Konfiguration V 1 min Zwischenlager Mitte Handkurbel – Mitte Winkelge- 706 mm Bei Überschreitung des triebe (maximal zulässiger axialer maximalen Werts von Versatz 2°) 2472 mm ist der Einsatz eines Zwischenlagers not- wendig. V 1 ≤ 2472 mm (ohne Zwi- schenlager) V 1 > 2472 mm (mit Zwi- schenlager) ®...

  • Seite 36: Kennzeichnungsschild

    3 Produktbeschreibung 3.3.3 Kennzeichnungsschild Das Kennzeichnungsschild befindet sich auf dem Teleskopschutzrohr. Abbildung 15: Position des Kennzeichnungsschildes ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 37: Verpackung, Transport Und Lagerung

    4 Verpackung, Transport und Lagerung 4 Verpackung, Transport und Lagerung 4.1 Verpackung Die Lieferung der Produkte erfolgt je nach Erfordernis teilweise mit einer Dichtverpackung und teilweise zusätzlich im getrockneten Zustand. Eine Dichtverpackung umgibt das Packgut allseitig mit einer Kunststofffolie. Zusätzlich getrocknete Produkte werden mit einem gelben Hinweisschild auf der Dichtverpackung gekennzeichnet.

  • Seite 38: Markierungen

    4 Verpackung, Transport und Lagerung 4.1.2 Markierungen Die Verpackung trägt eine Signatur mit Hinweisen für den sicheren Trans- port und für die sachgemäße Lagerung. Für den Versand nicht gefährlicher Güter gelten nachfolgende Bildzeichen. Diese Zeichen müssen unbedingt beachtet werden. Vor Nässe Oben Zerbrechlich Hier an-...

  • Seite 39: Sendungen Einlagern

    4 Verpackung, Transport und Lagerung Sichtbare Schäden Stellen Sie beim Empfang der Sendung äußerlich sichtbare Transportschä- den fest, verfahren Sie wie folgt: ▪ Tragen Sie den festgestellten Transportschaden sofort in die Frachtpapie- re ein und lassen Sie diese vom Abliefernden gegenzeichnen. ▪...

  • Seite 40: Sendungen Auspacken Und Auf Transportschäden Kontrollieren

    4 Verpackung, Transport und Lagerung Nicht getrocknetes Packgut Nicht getrocknetes Packgut mit funktionstüchtiger Dichtverpackung kann bei Beachtung nachfolgender Festlegungen im Freien gelagert werden. Stellen Sie bei der Auswahl und Einrichtung des Lagerplatzes Folgendes si- cher: ▪ Lagergut gegen Feuchtigkeit (Überschwemmung, Schmelzwasser von Schnee und Eis), Schmutz, Schädlinge wie Ratten, Mäuse, Termiten usw.

  • Seite 41: Montage

    5 Montage 5 Montage In diesem Kapitel wird beschrieben, wie Sie das Gerät sachgerecht montie- ren und anschließen. Explosionsgefahr! GEFAHR Tod oder schwere Verletzungen durch Montage des Laststufenschalters in explosionsgefährdeter Umgebung sowie durch Montage bei unter Span- nung stehendem Transformator! ►...

  • Seite 42: Vorbereitende Arbeiten

    5 Montage 6. Haftungsmindernde Substanzen wie z. B. Schmutz, Staub, Fett oder lose Bestandteile durch Schleifen mit Nylon- oder Perlonvlies entfernen und die Oberfläche durch Abblasen mit trockener Luft vorreinigen. 7. Oberfläche anschließend mit einer 25-prozentigen wässrigen Lösung von Ethanol reinigen. 8.

  • Seite 43: Stehbolzen Auf Aufbauflansch Anbringen

    5 Montage Abbildung 16: Aufbauflansch 5.2.2 Stehbolzen auf Aufbauflansch anbringen Verwenden Sie zum Anbringen der Stehbolzen auf dem Aufbauflansch eine Anreißschablone, die beim erstmaligen Einbau des Laststufenschalters auf Wunsch kostenlos geliefert wird. 1. Anreißschablone auf Aufbauflansch aufsetzen und anhand der vier Mar- kierungen ausrichten.

  • Seite 44: Laststufenschalter In Transformator Einbauen (Normalausführung)

    5 Montage 2. Stehbolzen auf Aufbauflansch anbringen. Abbildung 17: Anreißschablone, Stehbolzen 5.3 Laststufenschalter in Transformator einbauen (Normalausführung) 5.3.1 Laststufenschalter am Transformatordeckel befestigen 5.3.1.1 Ölgefäß am Transformatordeckel befestigen  VORSICHT!  Ein instabil aufgestelltes Ölgefäß kann kippen und zu Verletzungen oder Sachschäden führen. Ölgefäß auf ebener Fläche ab- stellen und gegen Umkippen sichern.
  • Seite 45 5 Montage ACHTUNG!  Ungeeignete Dichtungen führen zu Ölaustritt und so zu Schäden am Laststufenschalter. Eine für das eingesetzte Isoliermedium geeignete Dichtung auf den Aufbauflansch legen. Dichtungsflächen an Aufbauflansch und Laststufenschalterkopf säubern. Abbildung 18: Dichtungsflächen, Dichtung ACHTUNG!  Durch unvorsichtiges Absenken des Ölgefäßes kann das Öl- gefäß...
  • Seite 46 5 Montage 6. Laststufenschalterkopf mit Aufbauflansch verschrauben. Abbildung 20: Laststufenschalterkopf mit Aufbauflansch 7. Arretierungsband von Kupplung des Ölgefäßbodens entfernen. Abbildung 21: Arretierungsband 5.3.1.2 Wähler am Ölgefäß des Lastumschalters befestigen (nicht für VACUTAP® VM 300)  VORSICHT!  Wähler auf ebener Fläche abstellen und gegen Umkip- pen sichern. Ein instabil aufgestellter Wähler kann kippen und zu schwe- ren Verletzungen oder Sachschäden führen! ®...
  • Seite 47 5 Montage 2. Plastikbeutel mit Befestigungsmaterial vom Wähler entfernen und bereit legen. Abbildung 22: Plastikbeutel mit Befestigungsmaterial 3. Arretierungsband von Wählerkupplung entfernen. Wählerkupplung da- nach nicht mehr verdrehen. Abbildung 23: Wählerkupplung mit Arretierungsband 4. Wähler auf Hubgerät bringen. Das Gewicht des Wählers beträgt maximal 165 kg.
  • Seite 48 5 Montage 6. Ölgefäß vorsichtig und senkrecht absenken und Lage der beiden Kupp- lungsteile und Befestigungspunkte von Ölgefäß und Wähler aufeinander abstimmen. Die richtige Lage der beiden Kupplungsteile ist in den mitge- lieferten Justierplänen dargestellt. 7. Wähleraufhängung mit Ölgefäß verschrauben. Abbildung 24: Ölgefäß...
  • Seite 49 5 Montage 9. Abschirmkappen auf Schraubverbindungen anbringen und Laschen an Sechskantschrauben hochbiegen. Die Abschirmkappen sind je nach Iso- lation gegen Erde unterschiedlich. Abbildung 26: Abschirmkappen auf Schraubverbindung 10. Rote Abstellfüße am Wählerboden entfernen (falls vorhanden). ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 50 5 Montage 5.3.1.3 Feinwählerverbindungsleitungen anschließen (nicht für VACUTAP® VM 300) Gehen Sie wie folgt vor, um die Feinwählerverbindungsleitungen anzuschlie- ßen: 1. Feinwählerverbindungsleitungen sorgfältig an Anschlussstück schrauben. Angegebenes Anziehmoment einhalten und Schraubverbin- dung sichern. Andernfalls kann es zu Schäden am Laststufenschalter und Transformator kommen.
  • Seite 51 5 Montage 2. Abschirmkappen auf Schraubverbindungen anbringen und Laschen an Sechskantschrauben hochbiegen. Die Abschirmkappen sind je nach Iso- lation gegen Erde unterschiedlich. Abbildung 28: Abschirmkappen auf Schraubverbindung ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 52: Vacutap® Vm 300 Am Transformatordeckel Befestigen

    5 Montage 5.3.2 VACUTAP® VM 300 am Transformatordeckel befestigen  VORSICHT!  Laststufenschalter auf ebener Fläche abstellen und ge- gen Umkippen sichern. Ein instabil aufgestellter Laststufenschalter kann kippen und zu schweren Verletzungen oder Sachschäden führen!  VORSICHT!  Vor dem Einbau das rot eingefärbte Verpackungs- und Transportmaterial vom Laststufenschalter entfernen.
  • Seite 53 5 Montage 4. Bei einem Laststufenschalter mit Polungszylinder oder bei einem Laststu- fenschalter mit Vorwähler 3W/2W/3G alle Verbindungsleitungen abbauen, damit der Laststufenschalter durch die Deckelöffnung des Transformators passt. Abbildung 30: Verbindungsleitungen abbauen ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 54 5 Montage  VORSICHT!  Laststufenschalter am Laststufenschalterkopf anheben und vorsichtig senkrecht in die Deckelöffnung des Transformators absen- ken. Andernfalls können die Schirmringe am Ölgefäß beschädigt werden (nur bei Um ≥ 170 kV vorhanden). Abbildung 31: Laststufenschalter in Transformator absenken 6. Einbaulage des Laststufenschalterkopfes auf konstruktiv vorgegebene Einbaulage prüfen.

  • Seite 55: Regelwicklung Und Laststufenschalterableitung Anschließen

    5 Montage 7. Laststufenschalterkopf mit Aufbauflansch verschrauben. Abbildung 32: Laststufenschalterkopf mit Aufbauflansch verschrauben 8. Bei einem Laststufenschalter mit Polungszylinder oder bei einem Laststu- fenschalter mit Vorwähler 3W/2W/3G alle Verbindungsleitungen wieder anbauen. Abbildung 33: Verbindungsleitungen anbauen 5.3.3 Regelwicklung und Laststufenschalterableitung anschließen ACHTUNG Schäden am Laststufenschalter! Anschlussleitungen, die den Laststufenschalter mechanisch belasten, füh- ren zu Schäden am Laststufenschalter.
  • Seite 56 5 Montage Der Anschluss der Regelwicklung und der Laststufenschalterableitung muss nach dem der Lieferung beigefügten Anschlussschaltbild durchgeführt wer- den. 5.3.3.1 Wähleranschlusskontakte VACUTAP® VM und VM 300 Die Wähleranschlusskontakte sind an den Wählerstäben bezeichnet, am An- schlussende flach gepresst und mit einer Durchgangsbohrung für M10- Schrauben (M8-Schrauben bei VACUTAP® VM 300) versehen, so dass der Anschluss der Feinwählerverbindungsleitungen mit Kabelschuhen vorge- nommen werden kann.

  • Seite 57: Feinwähleranschlusskontakte Bei Mehrfachgrobstufenschaltung

    5 Montage Auf Wunsch werden Abschirmkappen mitgeliefert. Abbildung 36: Wähleranschlusskontakt mit Abschirmkappen Dabei muss je Abschirmkappe ein Sperrkantring untergelegt werden. Die Anschlussschrauben, die Muttern sowie die Sperrkantringe sind nicht im Lie- ferumfang enthalten. Die Durchgangsbohrungen der Anschlusskontakte liegen entsprechend der Schalterausführung waagerecht oder senkrecht (bei VACUTAP® VM 300 nur waagerecht).

  • Seite 58: Vorwähleranschlusskontakte Bei Wenderschaltung

    5 Montage 2. Hinweise auf der dem Auftrag zugrunde liegenden Maßzeichnung beach- ten. Abbildung 37: Papierisolierung 1 Anschluss bei MR bereits 3 mm p Zu isolierende Anschlüsse papierisoliert 5.3.3.3 Vorwähleranschlusskontakte bei Wenderschaltung Schäden am Laststufenschalter! ACHTUNG Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg- lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu...
  • Seite 59 5 Montage 3. Abschirmkappen schließen und auf korrekten Sitz achten. Schraubenkopf und Mutter müssen komplett abgedeckt sein. Abbildung 38: Vorwähleranschlusskontakte bei Wenderschaltung Abbildung 39: Vorwähleranschlusskontakte bei Wenderschaltung (Draufsicht) 5.3.3.4 Vorwähleranschlusskontakte bei Wenderschaltung VACUTAP® VM 300 Die Vorwähleranschlusskontakte (+) und (-) sind bei Wenderschaltung als Anschlusslaschen mit Durchgangsbohrung für M8-Schrauben ausgeführt.
  • Seite 60 5 Montage Der Anschlusskontakt K ist als verlängerter Feinwähleranschlusskontakt ausgebildet (ebenfalls mit Durchgangsbohrung für M8-Schrauben). Abbildung 40: Vorwähleranschlusskontakte bei Wenderschaltung VACUTAP® VM 300 ACHTUNG Schäden am Laststufenschalter! Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg- lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu Schäden am Laststufenschalter.
  • Seite 61 5 Montage 2. Jede Verschraubung durch geeignete Maßnahmen (z. B. durch Einsatz von Spannscheiben) gegen Lösen und Setzen sichern. Dabei zwingend Abschirmkappen befestigen, wenn diese im Lieferumfang enthalten sind. 3. Abschirmkappen schließen und auf korrekten Sitz achten. Schraubenkopf und Mutter müssen komplett abgedeckt sein. Abbildung 41: Vorwähleranschlusskontakte bei Grobstufenschaltung ®...

  • Seite 62: Vorwähleranschlusskontakte Bei Grobstufenschaltung

    5 Montage Abbildung 42: Vorwähleranschlusskontakte bei Grobstufenschaltung (Draufsicht) 5.3.3.6 Vorwähleranschlusskontakte bei Grobstufenschaltung VACUTAP® VM 300 Die Vorwähleranschlusskontakte (+) und (-) sind bei Grobstufenschaltung an den entsprechenden Hartpapierstäben des Grobwählers befestigt und sind mit den Feinwählerkontakten äußerlich identisch (Durchgangsbohrung für M8-Schrauben, stets waagerecht angeordnet). Abbildung 43: Vorwähleranschlusskontakte bei Grobstufenschaltung VACUTAP® VM 300 ®...

  • Seite 63: Laststufenschalterableitung Anschließen

    5 Montage ACHTUNG Schäden am Laststufenschalter! Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg- lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu Schäden am Laststufenschalter. ► Regelwicklungsanschlussleitungen im Bereich des Vorwählers so verle- gen, dass sie ausreichend Abstand zu den beweglichen Teilen des Vor- wählers haben.

  • Seite 64: Übersetzungsmessung Vor Der Trocknung Durchführen

    5 Montage 2. Schraubenlänge beachten. Mindestabstand 2 mm zum Ölgefäß einhalten. Abbildung 45: Anschlussring des Ölgefäßes 3. Verschraubung durch geeignete Maßnahmen (z. B. durch Einsatz von Spannscheiben) gegen Lösen und Setzen sichern. 5.3.4 Übersetzungsmessung vor der Trocknung durchführen ACHTUNG Schäden am Laststufenschalter! Schäden am Laststufenschalter durch unsachgemäße Durchführung der Übersetzungsmessung.

  • Seite 65: Gleichstromwiderstandsmessung Am Transformator Durchführen

    5 Montage ACHTUNG!  Ein unvollständig beendeter Schaltvorgang kann zu Schäden am Laststufenschalter führen. Nach dem Umschalten des Lastumschal- ters 2,5 Umdrehungen an der Antriebswelle der oberen Getriebestufe in dieselbe Richtung weiter kurbeln, um den Schaltvorgang korrekt zu been- den. 3. Übersetzungsmessung durchführen. 4.
  • Seite 66 5 Montage Trocknen Sie den Laststufenschalter nach folgenden Vorschriften, um die von MR zugesicherten dielektrischen Werte des Laststufenschalters zu ge- währleisten. Bei einer Trocknung im Trocknungsofen sind folgende Arten möglich: ▪ Vakuumtrocknung ▪ Kerosintrocknung Alternativ zur Trocknung im Trocknungsofen können Sie den Laststufen- schalter auch im Transformatorkessel trocknen.

  • Seite 67: Kerosintrocknung Im Trocknungsofen

    5 Montage 5.3.6.2 Kerosintrocknung im Trocknungsofen Bei der Kerosintrocknung im Trocknungsofen müssen Sie vor dem Trocknen die Kerosinablassschraube im Ölgefäßboden öffnen, damit das Kerosinkon- densat aus dem Ölgefäß ablaufen kann. 1. Kerosinablassschraube im Boden des Ölgefäßes gegen den Uhrzeiger- sinn herausdrehen. Die Kerosinablassschraube kann dabei nicht komplett herausgedreht werden.

  • Seite 68: Laststufenschalter Im Transformatorkessel Trocknen

    5 Montage 5.3.7 Laststufenschalter im Transformatorkessel trocknen Trocknen Sie den Laststufenschalter nach folgenden Vorschriften, um die von MR zugesicherten dielektrischen Werte des Laststufenschalters zu ge- währleisten. Wenn Sie den Laststufenschalter im Transformatorkessel trocknen möchten, komplettieren Sie erst den Zusammenbau des Transformators und führen dann die Trocknung durch.

  • Seite 69: Kerosintrocknung Im Transformatorkessel

    5 Montage 3. Laststufenschalter bei 105 °C bis maximal 125 °C für die Trocknungsdau- er von mindestens 50 Stunden vakuumtrocknen. 4. Restdruck höchstens 10  bar. Falls Sie nach der Trocknung erneut eine Übersetzungsmessung durchfüh- ren möchten, so gehen Sie wie im Abschnitt „Übersetzungsmessung nach der Trocknung durchführen“...
  • Seite 70 5 Montage 1. Sicherstellen, dass das Schauglas mit dem Deckel verschlossen ist. 2. Schrauben mit Sicherungselementen am Laststufenschalterkopfdeckel lö- sen. Abbildung 48: Laststufenschalterkopfdeckel ACHTUNG!  Laststufenschalterkopfdeckel entfernen. Auf Unversehrtheit der Dichtflächen an Laststufenschalterkopfdeckel und Laststufenschalter- kopf bei Demontage und bei allen weiteren Arbeiten sowie auf Unver- sehrtheit des O-Rings achten.

  • Seite 71: Stellungsanzeigescheibe Entfernen Ohne Mehrfachgrobwähler

    5 Montage 5.3.7.2.1.3 Stellungsanzeigescheibe entfernen ohne Mehrfachgrobwähler ► Federclip vom Wellenende abziehen und Stellungsanzeigescheibe entfer- nen. Abbildung 50: Stellungsanzeigescheibe 5.3.7.2.1.4 Stellungsanzeigescheibe entfernen bei Mehrfachgrobwähler mit mehr als 35 Betriebsstellungen 1. Sicherstellen, dass die roten Markierungen auf der Blende, Stellungsan- zeigescheibe und Deckscheibe eine durchgehend rote Linie darstellen. 2.
  • Seite 72 5 Montage 3. Deckscheibe mit flachem Schraubendreher von darunterliegender Schei- be abhebeln und Ziffernscheibe zwischen Blende und Halterung waag- recht herausziehen. Abbildung 52: Deckscheibe und Ziffernscheibe 4. Sechskantschrauben und zugehöriges Sicherungsblech entfernen. Abbildung 53: Sicherungsblech ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 73: Lastumschaltereinsatz Herausheben

    5 Montage 5. Blende mit Halterung nach oben von der Anzeigewelle abziehen. Abbildung 54: Blende 5.3.7.2.1.5 Lastumschaltereinsatz herausheben 1. Befestigungs- und Sicherungselemente an der Tragplatte des Lastum- schaltereinsatzes entfernen. Abbildung 55: Tragplatte des Lastumschaltereinsatzes ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 74 5 Montage 2. Seilzuggehänge an den Laschen der Tragplatte des Lastumschalterein- satzes einhängen und senkrecht über den Lastumschaltereinsatz bringen. Abbildung 56: Laschen an der Tragplatte 3. Lastumschaltereinsatz langsam und senkrecht herausheben. Abbildung 57: Lastumschaltereinsatz herausheben  VORSICHT!  Ein instabil aufgestellter Lastumschaltereinsatz kann kip- pen und zu Verletzungen und Sachschäden führen.

  • Seite 75: Lastumschaltereinsatz Einsetzen

    5 Montage 5.3.7.2.2 Kerosinablassschraube öffnen ► ACHTUNG!  Kerosinablassschraube niemals komplett entfernen. Kerosi- nablassschraube mit verlängertem Steckschlüssel gegen den Uhrzeiger- sinn bis zum Auftreten der Schwergängigkeit öffnen. Abbildung 58: Kerosinablassschraube 5.3.7.2.3 Lastumschaltereinsatz einsetzen 5.3.7.2.3.1 Lastumschaltereinsatz einsetzen 1. Sicherstellen, dass die Wählerkupplung und das Anzeigegetriebe zum Einbau des Lastumschaltereinsatzes in der Justierstellung stehen.
  • Seite 76 5 Montage 2. Seilzuggehänge an den dafür vorgesehen Laschen der Tragplatte des La- stumschaltereinsatzes einhängen und senkrecht über den Lastumschal- tereinsatz bringen. Abbildung 60: Laschen an der Tragplatte 3. Sicherstellen, dass der Lastumschaltereinsatz auf der gleichen Seite wie beim Ausbau aufgeschaltet ist (Seite A oder Seite B). Die Vakuumschalt- röhre ist auf der aufgeschalteten Seite geschlossen.
  • Seite 77 5 Montage 6. Lastumschaltereinsatz so ausrichten, dass sich die roten Dreiecke oben am Energiespeicher und am Laststufenschalterkopf gegenüberstehen. La- stumschaltereinsatz langsam herablassen. Abbildung 62: Lastumschaltereinsatz ausrichten 7. Auf richtige Lage der Tragplatte im Laststufenschalterkopf achten. Rot markierter Bereich muss frei bleiben. 8.

  • Seite 78: Stellungsanzeige Einsetzen Ohne Mehrfachgrobwähler

    5 Montage 5.3.7.2.3.2 Stellungsanzeige einsetzen ohne Mehrfachgrobwähler Der Einbau der Stellungsanzeigescheibe ist durch den Mitnehmerstift nur in der richtigen Lage möglich. ► Stellungsanzeigescheibe auf Anzeigewelle stecken, Federclip auf Wel- lenende aufschieben. Abbildung 65: Stellungsanzeigescheibe 5.3.7.2.3.3 Stellungsanzeige einsetzen bei Mehrfachgrobwähler mit mehr als 35 Betriebsstellungen 1.
  • Seite 79 5 Montage 2. Ziffernscheibe zwischen Blende und Halterung waagrecht einsetzen und Deckscheibe aufsetzen. Stellungsanzeigescheibe und Deckscheibe so ausrichten, dass sich eine durchgehend rote Linie ergibt. Abbildung 67: Ziffernscheibe einsetzen 3. Deckscheibe mit Senkkopfschraube befestigen. Die Senkkopfschraube muss für einen Körnerschlag geeignet sein. Abbildung 68: Deckscheibe befestigen 4.
  • Seite 80 5 Montage 5.3.7.2.3.4 Laststufenschalterkopfdeckel befestigen ACHTUNG!  Laststufenschalterkopfdeckel auf Laststufenschalterkopf set- zen und darauf achten, den in den Laststufenschalterkopfdeckel eingeleg- ten O-Ring nicht zu beschädigen. Ein beschädigter O-Ring führt zu Ölaustritt und somit zu Schäden am Laststufenschalter. Des Weiteren darauf achten, dass die roten Dreiecksmarkierungen an Laststufenschal- terkopf und Laststufenschalterkopfdeckel übereinstimmen.

  • Seite 81: Kerosinablassschraube Schließen

    5 Montage 2. Nicht verwendete Rohrleitungsanschlüsse mit geeignetem Blinddeckel verschließen. Abbildung 71: gemeinsame Leitung Kerosintrocknung im Transformatorkessel 1. Kerosindampf bei einer Temperatur von ca. 90 °C zuführen. Temperatur über 3…4 Stunden konstant halten. 2. Kerosindampftemperatur um ca. 10 °C/Std. auf die gewünschte Endtem- peratur von maximal 125 °C am Laststufenschalter steigern.

  • Seite 82: Ölgefäß Des Laststufenschalters Mit Isolierflüssigkeit Füllen

    5 Montage 5.3.8 Ölgefäß des Laststufenschalters mit Isolierflüssigkeit füllen ACHTUNG Schäden am Laststufenschalter! Ungeeignete Isolierflüssigkeiten führen zu Schäden am Laststufenschalter! ► Isolierflüssigkeiten verwenden, die die Anforderungen nach IEC 60296 erfüllen. ► Sofern durch den Transformatorhersteller freigegeben, können Sie von der Maschinenfabrik Reinhausen GmbH zugelassenen synthetischen Es- ter nach IEC 61099 verwenden.

  • Seite 83: Übersetzungsmessung Nach Der Trocknung Durchführen

    5 Montage 2. Laststufenschalter über einen der beiden freien Rohrleitungsanschlüsse des Laststufenschalterkopfes mit neuer Isolierflüssigkeit füllen. Abbildung 73: Rohrleitungsanschluss S und R 5.3.9 Übersetzungsmessung nach der Trocknung durchführen ACHTUNG Schäden am Laststufenschalter! Schäden am Laststufenschalter durch unsachgemäße Durchführung der Übersetzungsmessung. ► Sicherstellen, dass der Wähler/Umsteller vollständig in der Isolierflüssig- keit eingetaucht und das Ölgefäß...

  • Seite 84: Laststufenschalter In Transformator Einbauen (Glockenkesselausführung)

    5 Montage Bei Betätigung des Vorwählers ist ein erhöhtes Drehmoment nötig. 1. Laststufenschalter in die gewünschte Betriebsstellung schalten. Das Um- schalten des Lastumschalters ist gut hörbar. ACHTUNG!  Ein unvollständig beendeter Schaltvorgang kann zu Schäden am Laststufenschalter führen. Nach dem Umschalten des Lastumschal- ters 2,5 Umdrehungen an der Antriebswelle der oberen Getriebestufe in dieselbe Richtung weiter kurbeln, um den Schaltvorgang korrekt zu been- den.
  • Seite 85 5 Montage 2. Plastikbeutel mit Befestigungsmaterial vom Wähler entfernen und bereit legen. Abbildung 74: Plastikbeutel mit Befestigungsmaterial 3. Arretierungsband von Wählerkupplung entfernen. Wählerkupplung da- nach nicht mehr verdrehen. Abbildung 75: Wählerkupplung mit Arretierungsband  VORSICHT!  Ölgefäß auf ebener Fläche abstellen und gegen Umkip- pen sichern.
  • Seite 86 5 Montage 6. Arretierungsband von Kupplung des Ölgefäßbodens entfernen. Abbildung 76: Ölgefäßboden mit Arretierungsband 7. Ölgefäß am Laststufenschalterkopf anheben und vorsichtig über den Wähler bringen. 8. Ölgefäß vorsichtig und senkrecht absenken und Lage der beiden Kupp- lungsteile und Befestigungspunkte von Ölgefäß und Wähler aufeinander abstimmen.
  • Seite 87 5 Montage 11. Feinwählerverbindungsleitungen an Anschlussstücke schrauben. Abbildung 78: Feinwählerverbindungsleitungen anschrauben 1 Sechskantschraube 4 Feinwählerverbindungsleitung 2 Abschirmkappe 5 Anschlussstück 3 Scheibe ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 88 5 Montage 12. Abschirmkappen auf Schraubverbindungen anbringen und Laschen an Sechskantschrauben hochbiegen. Die Abschirmkappen sind je nach Iso- lation gegen Erde unterschiedlich. Abbildung 79: Abschirmkappen auf Schraubverbindung ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 89 5 Montage 5.4.1.2 Feinwählerverbindungsleitungen anschließen (nicht für VACUTAP® VM 300) Gehen Sie wie folgt vor, um die Feinwählerverbindungsleitungen anzuschlie- ßen: ACHTUNG!  Feinwählerverbindungsleitungen sorgfältig an Anschluss- stück schrauben. Angegebenes Anziehmoment einhalten und Schraub- verbindung sichern. Andernfalls kann es zu Schäden am Laststufenschal- ter und Transformator kommen.
  • Seite 90 5 Montage 3. Abschirmkappen auf Schraubverbindungen anbringen und Laschen an Sechskantschrauben hochbiegen. Die Abschirmkappen sind je nach Iso- lation gegen Erde unterschiedlich. Abbildung 81: Abschirmkappen auf Schraubverbindung ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 91 5 Montage 5.4.1.3 Laststufenschalter in Tragkonstruktion einhängen ACHTUNG!  Zugkräfte können zu Schäden und Fehlfunktionen am Last- stufenschalter führen. Laststufenschalter unter Verwendung von Distanz- stücken senkrecht (maximal 1° Abweichung von der Senkrechten) in die Tragkonstruktion einhängen, so dass der Laststufenschalter bereits die endgültige Einbauhöhe einnimmt und nach Anschluss der Stufenwicklung und Laststufenschalterableitung und Aufsetzen des Glockenkessels nur um maximal 5...20 mm angehoben werden muss.

  • Seite 92: Regelwicklung Und Laststufenschalterableitung Anschließen

    5 Montage 3. Rote Schutzkappe am 0-Stab des Vorwählers entfernen (falls vorhanden). Abbildung 84: Schutzkappe 4. Wähler mit Teiligkeit 36 gegen Verspannung in Folge von Verdrehen und Verschieben sichern. Im Wählerboden sind hierzu 3 Bohrungen mit 20 mm Durchmesser vorhanden. Sicherstellen, dass ein axiales Verschie- ben weiterhin möglich ist.
  • Seite 93 5 Montage Der Anschluss der Regelwicklung und der Laststufenschalterableitung muss nach dem der Lieferung beigefügten Anschlussschaltbild durchgeführt wer- den. 5.4.2.1 Wähleranschlusskontakte VACUTAP® VM und VM 300 Die Wähleranschlusskontakte sind an den Wählerstäben bezeichnet, am An- schlussende flach gepresst und mit einer Durchgangsbohrung für M10- Schrauben (M8-Schrauben bei VACUTAP® VM 300) versehen, so dass der Anschluss der Feinwählerverbindungsleitungen mit Kabelschuhen vorge- nommen werden kann.
  • Seite 94 5 Montage Auf Wunsch werden Abschirmkappen mitgeliefert. Abbildung 87: Wähleranschlusskontakt mit Abschirmkappen Dabei muss je Abschirmkappe ein Sperrkantring untergelegt werden. Die Anschlussschrauben, die Muttern sowie die Sperrkantringe sind nicht im Lie- ferumfang enthalten. Die Durchgangsbohrungen der Anschlusskontakte liegen entsprechend der Schalterausführung waagerecht oder senkrecht (bei VACUTAP® VM 300 nur waagerecht).
  • Seite 95 5 Montage 2. Hinweise auf der dem Auftrag zugrunde liegenden Maßzeichnung beach- ten. Abbildung 88: Papierisolierung 1 Anschluss bei MR bereits 3 mm p Zu isolierende Anschlüsse papierisoliert 5.4.2.3 Vorwähleranschlusskontakte bei Wenderschaltung Schäden am Laststufenschalter! ACHTUNG Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg- lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu...
  • Seite 96 5 Montage 3. Abschirmkappen schließen und auf korrekten Sitz achten. Schraubenkopf und Mutter müssen komplett abgedeckt sein. Abbildung 89: Vorwähleranschlusskontakte bei Wenderschaltung Abbildung 90: Vorwähleranschlusskontakte bei Wenderschaltung (Draufsicht) 5.4.2.4 Vorwähleranschlusskontakte bei Wenderschaltung VACUTAP® VM 300 Die Vorwähleranschlusskontakte (+) und (-) sind bei Wenderschaltung als Anschlusslaschen mit Durchgangsbohrung für M8-Schrauben ausgeführt.
  • Seite 97 5 Montage Der Anschlusskontakt K ist als verlängerter Feinwähleranschlusskontakt ausgebildet (ebenfalls mit Durchgangsbohrung für M8-Schrauben). Abbildung 91: Vorwähleranschlusskontakte bei Wenderschaltung VACUTAP® VM 300 ACHTUNG Schäden am Laststufenschalter! Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg- lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu Schäden am Laststufenschalter.
  • Seite 98 5 Montage 2. Jede Verschraubung durch geeignete Maßnahmen (z. B. durch Einsatz von Spannscheiben) gegen Lösen und Setzen sichern. Dabei zwingend Abschirmkappen befestigen, wenn diese im Lieferumfang enthalten sind. 3. Abschirmkappen schließen und auf korrekten Sitz achten. Schraubenkopf und Mutter müssen komplett abgedeckt sein. Abbildung 92: Vorwähleranschlusskontakte bei Grobstufenschaltung ®...
  • Seite 99 5 Montage Abbildung 93: Vorwähleranschlusskontakte bei Grobstufenschaltung (Draufsicht) 5.4.2.6 Vorwähleranschlusskontakte bei Grobstufenschaltung VACUTAP® VM 300 Die Vorwähleranschlusskontakte (+) und (-) sind bei Grobstufenschaltung an den entsprechenden Hartpapierstäben des Grobwählers befestigt und sind mit den Feinwählerkontakten äußerlich identisch (Durchgangsbohrung für M8-Schrauben, stets waagerecht angeordnet). Abbildung 94: Vorwähleranschlusskontakte bei Grobstufenschaltung VACUTAP® VM 300 ®...
  • Seite 100 5 Montage ACHTUNG Schäden am Laststufenschalter! Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg- lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu Schäden am Laststufenschalter. ► Regelwicklungsanschlussleitungen im Bereich des Vorwählers so verle- gen, dass sie ausreichend Abstand zu den beweglichen Teilen des Vor- wählers haben.

  • Seite 101: Übersetzungsmessung Vor Der Trocknung Durchführen

    5 Montage 2. Schraubenlänge beachten. Mindestabstand 2 mm zum Ölgefäß einhalten. Abbildung 96: Anschlussring des Ölgefäßes 3. Verschraubung durch geeignete Maßnahmen (z. B. durch Einsatz von Spannscheiben) gegen Lösen und Setzen sichern. 5.4.3 Übersetzungsmessung vor der Trocknung durchführen ACHTUNG Schäden am Laststufenschalter! Schäden am Laststufenschalter durch unsachgemäße Durchführung der Übersetzungsmessung.

  • Seite 102: Gleichstromwiderstandsmessung Am Transformator Durchführen

    5 Montage ACHTUNG!  Ein unvollständig beendeter Schaltvorgang kann zu Schäden am Laststufenschalter führen. Nach dem Umschalten des Lastumschal- ters 2,5 Umdrehungen an der Antriebswelle der oberen Getriebestufe in dieselbe Richtung weiter kurbeln, um den Schaltvorgang korrekt zu been- den. 3. Übersetzungsmessung durchführen. 4.
  • Seite 103 5 Montage Trocknen Sie den Laststufenschalter nach folgenden Vorschriften, um die von MR zugesicherten dielektrischen Werte des Laststufenschalters zu ge- währleisten. Bei einer Trocknung im Trocknungsofen sind folgende Arten möglich: ▪ Vakuumtrocknung ▪ Kerosintrocknung Alternativ zur Trocknung im Trocknungsofen können Sie den Laststufen- schalter auch im Transformatorkessel trocknen.
  • Seite 104 5 Montage 5.4.5.2 Kerosintrocknung im Trocknungsofen Bei der Kerosintrocknung im Trocknungsofen müssen Sie vor dem Trocknen die Kerosinablassschraube im Ölgefäßboden öffnen, damit das Kerosinkon- densat aus dem Ölgefäß ablaufen kann. 1. Kerosinablassschraube im Boden des Ölgefäßes gegen den Uhrzeiger- sinn herausdrehen. Die Kerosinablassschraube kann dabei nicht komplett herausgedreht werden.

  • Seite 105: Oberteil Des Laststufenschalterkopfes Vom Stützflansch (Unterteil) Abheben

    5 Montage 5.4.6 Oberteil des Laststufenschalterkopfes vom Stützflansch (Unterteil) abheben 5.4.6.1 Laststufenschalterkopfdeckel entfernen WARNUNG Explosionsgefahr! Lebensgefahr durch explosionsfähige Gase unter dem Laststufenschalter- kopfdeckel! ► Stellen Sie sicher, dass sich kein offenes Feuer, keine heißen Flächen oder Funken (zum Beispiel durch statische Aufladung) in direkter Umge- bung befinden oder entstehen.
  • Seite 106 5 Montage 3. Schrauben mit Sicherungselementen am Laststufenschalterkopfdeckel lö- sen. Abbildung 99: Laststufenschalterkopfdeckel ACHTUNG!  Laststufenschalterkopfdeckel entfernen. Auf Unversehrtheit der Dichtflächen an Laststufenschalterkopfdeckel und Laststufenschalter- kopf bei Demontage und bei allen weiteren Arbeiten sowie auf Unver- sehrtheit des O-Rings achten. Beschädigte Dichtflächen führen zu Ölaustritt und somit zu Schäden an Laststufenschalter und Transformator.

  • Seite 107: Stellungsanzeigescheibe Entfernen Ohne Mehrfachgrobwähler

    5 Montage 5.4.6.2 Stellungsanzeigescheibe entfernen ohne Mehrfachgrobwähler ► Federclip vom Wellenende abziehen und Stellungsanzeigescheibe entfer- nen. Abbildung 101: Stellungsanzeigescheibe 5.4.6.3 Stellungsanzeigescheibe entfernen bei Mehrfachgrobwähler mit mehr als 35 Betriebsstellungen 1. Sicherstellen, dass die roten Markierungen auf der Blende, Stellungsan- zeigescheibe und Deckscheibe eine durchgehend rote Linie darstellen. 2.
  • Seite 108 5 Montage 3. Deckscheibe mit flachem Schraubendreher von darunterliegender Schei- be abhebeln und Ziffernscheibe zwischen Blende und Halterung waag- recht herausziehen. Abbildung 103: Deckscheibe und Ziffernscheibe 4. Sechskantschrauben und zugehöriges Sicherungsblech entfernen. Abbildung 104: Sicherungsblech ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 109: Lastumschaltereinsatz Herausheben

    5 Montage 5. Blende mit Halterung nach oben von der Anzeigewelle abziehen. Abbildung 105: Blende 5.4.6.4 Lastumschaltereinsatz herausheben 1. Befestigungs- und Sicherungselemente an der Tragplatte des Lastum- schaltereinsatzes entfernen. Abbildung 106: Tragplatte des Lastumschaltereinsatzes ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 110 5 Montage 2. Seilzuggehänge an den Laschen der Tragplatte des Lastumschalterein- satzes einhängen und senkrecht über den Lastumschaltereinsatz bringen. Abbildung 107: Laschen an der Tragplatte 3. Lastumschaltereinsatz langsam und senkrecht herausheben. Abbildung 108: Lastumschaltereinsatz herausheben  VORSICHT!  Ein instabil aufgestellter Lastumschaltereinsatz kann kip- pen und zu Verletzungen und Sachschäden führen.

  • Seite 111: Ölsaugleitung Entfernen

    5 Montage 5.4.6.5 Ölsaugleitung entfernen ► Anschlussstück der Ölsaugleitung im Laststufenschalterkopf nach innen herausziehen. Auf O-Ring achten. Abbildung 109: Ölsaugleitung 5.4.6.6 Laststufenschalterkopf vom Stützflansch abheben 1. Muttern und Sicherungselemente zwischen Laststufenschalterkopf und Stützflansch entfernen. Abbildung 110: Laststufenschalterkopf mit Muttern ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 112 5 Montage 2. Laststufenschalterkopf vom Stützflansch abheben. Abbildung 111: Laststufenschalterkopf ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 113: Glockenkessel Aufsetzen Und Laststufenschalter Mit Oberteil Des Laststufenschalterkopfes Verbinden

    5 Montage 5.4.7 Glockenkessel aufsetzen und Laststufenschalter mit Oberteil des Laststufenschalterkopfes verbinden 5.4.7.1 Glockenkessel aufsetzen 1. Dichtungsfläche des Stützflansches säubern, O-Ring auf Stützflansch le- gen. Abbildung 112: Stützflansch mit O-Ring 2. Glockenkessel über Aktivteil des Transformators heben. Abbildung 113: Glockenkessel ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 114: Oberteil Des Laststufenschalterkopfes Auf Glockenkessel Positionieren

    5 Montage 5.4.7.2 Oberteil des Laststufenschalterkopfes auf Glockenkessel positionieren ACHTUNG!  Ungeeignete Dichtungen führen zu Ölaustritt und so zu Schäden am Laststufenschalter. Eine für die eingesetzte Isolierflüssigkeit geeignete Dichtung auf den Aufbauflansch legen. Dichtungsflächen an Aufbauflansch und Laststufenschalterkopf säubern. Abbildung 114: Aufbauflansch mit Dichtung ®...
  • Seite 115 5 Montage 2. Oberteil des Laststufenschalterkopfes so auf Aufbauflansch absenken und positionieren, dass die Dreiecksmarkierungen, Bolzen und Bohrlöcher im Oberteil und Unterteil des Laststufenschalterkopfes fluchten. Abbildung 115: Markierungen und Passbolzen ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 116: Laststufenschalter Mit Oberteil Des Laststufenschalterkopfes Verbinden

    5 Montage 5.4.7.3 Laststufenschalter mit Oberteil des Laststufenschalterkopfes verbinden ACHTUNG Schäden am Laststufenschalter durch unsachgemäßes Anhe- ben des Laststufenschalters! Werden zum Anheben des Laststufenschalters die Verbindungsschrauben des Stützflansches verwendet, können diese Schrauben beschädigt wer- den, was eine sachgemäße Verschraubung von Laststufenschalter und Laststufenschalterkopf unmöglich macht! ►...
  • Seite 117 5 Montage ACHTUNG!  Ungenaue Ausrichtung des Laststufenschalterkopfes zum Stützflansch führt beim Hochheben des Laststufenschalters zu Schäden am Laststufenschalter. Laststufenschalter mit Hebetraverse anheben und sicherstellen, dass die Dreiecksmarkierungen fluchten und alle Stehbol- zen des Stützflansches leicht durch die Befestigungsbohrungen des Last- stufenschalterkopfes gehen.

  • Seite 118: Ölsaugleitung Einsetzen

    5 Montage 4. Hebetraverse entfernen. Abbildung 119: Hebetraverse entfernen 5. Laststufenschalterkopf mit Aufbauflansch verschrauben. Abbildung 120: Laststufenschalterkopf mit Aufbauflansch verschrauben 5.4.7.4 Ölsaugleitung einsetzen 1. O-Ringe der Ölsaugleitung leicht einfetten. ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 119: Lastumschaltereinsatz Einsetzen

    5 Montage 2. Ölsaugleitung in Laststufenschalterkopf einsetzen. Auf richtigen Sitz der O-Ringe achten. Abbildung 121: Ölsaugleitung 5.4.7.5 Lastumschaltereinsatz einsetzen 1. Sicherstellen, dass die Wählerkupplung und das Anzeigegetriebe zum Einbau des Lastumschaltereinsatzes in der Justierstellung stehen. Abbildung 122: Justierstellung ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 120 5 Montage 2. Seilzuggehänge an den dafür vorgesehen Laschen der Tragplatte des La- stumschaltereinsatzes einhängen und senkrecht über den Lastumschal- tereinsatz bringen. Abbildung 123: Laschen an der Tragplatte 3. Sicherstellen, dass der Lastumschaltereinsatz auf der gleichen Seite wie beim Ausbau aufgeschaltet ist (Seite A oder Seite B). Die Vakuumschalt- röhre ist auf der aufgeschalteten Seite geschlossen.
  • Seite 121 5 Montage ACHTUNG!  Eine Verwechslung der Lastumschaltereinsätze führt zu Schäden am Laststufenschalter. Auf gleiche Anzahl von Dreiecken oben am Energiespeicher und am Laststufenschalterkopf achten. 6. Lastumschaltereinsatz so ausrichten, dass sich die roten Dreiecke oben am Energiespeicher und am Laststufenschalterkopf gegenüberstehen. La- stumschaltereinsatz langsam herablassen.

  • Seite 122: Stellungsanzeige Einsetzen Ohne Mehrfachgrobwähler

    5 Montage 5.4.7.6 Stellungsanzeige einsetzen ohne Mehrfachgrobwähler Der Einbau der Stellungsanzeigescheibe ist durch den Mitnehmerstift nur in der richtigen Lage möglich. ► Stellungsanzeigescheibe auf Anzeigewelle stecken, Federclip auf Wel- lenende aufschieben. Abbildung 127: Stellungsanzeigescheibe 5.4.7.7 Stellungsanzeige einsetzen bei Mehrfachgrobwähler mit mehr als 35 Betriebsstellungen 1.
  • Seite 123 5 Montage 2. Ziffernscheibe zwischen Blende und Halterung waagrecht einsetzen und Deckscheibe aufsetzen. Stellungsanzeigescheibe und Deckscheibe so ausrichten, dass sich eine durchgehend rote Linie ergibt. Abbildung 129: Ziffernscheibe einsetzen 3. Deckscheibe mit Senkkopfschraube befestigen. Die Senkkopfschraube muss für einen Körnerschlag geeignet sein. Abbildung 130: Deckscheibe befestigen 4.

  • Seite 124: Laststufenschalter Im Transformatorkessel Trocknen

    Abbildung 132: Laststufenschalterkopfdeckel 5.4.8 Laststufenschalter im Transformatorkessel trocknen Trocknen Sie den Laststufenschalter nach folgenden Vorschriften, um die von MR zugesicherten dielektrischen Werte des Laststufenschalters zu ge- währleisten. Wenn Sie den Laststufenschalter im Transformatorkessel trocknen möchten, komplettieren Sie erst den Zusammenbau des Transformators und führen dann die Trocknung durch.
  • Seite 125 5 Montage Alternativ zur Trocknung im Transformatorkessel können Sie den Laststufen- schalter auch im Trocknungsofen trocknen. 5.4.8.1 Vakuumtrocknung im Transformatorkessel Der Laststufenschalterkopfdeckel bleibt während des gesamten Trock- nungsvorganges geschlossen. 1. Verbindungsleitung am Laststufenschalterkopf wahlweise zwischen den Anschlüssen E2 und Q oder E2 und R herstellen. 2.
  • Seite 126 5 Montage Ansonsten müssen Sie erst die Kerosinablassschraube öffnen, bevor Sie mit der Trocknung beginnen. 5.4.8.2.1 Lastumschaltereinsatz ausbauen 5.4.8.2.1.1 Laststufenschalter in Justierstellung schalten ► Laststufenschalter in Justierstellung schalten. Die Justierstellung ist im mitgelieferten Anschlussschaltbild des Laststufenschalters angegeben. 5.4.8.2.1.2 Laststufenschalterkopfdeckel entfernen WARNUNG Explosionsgefahr! Lebensgefahr durch explosionsfähige Gase unter dem Laststufenschalter-...
  • Seite 127 5 Montage 2. Schrauben mit Sicherungselementen am Laststufenschalterkopfdeckel lö- sen. Abbildung 134: Laststufenschalterkopfdeckel ACHTUNG!  Laststufenschalterkopfdeckel entfernen. Auf Unversehrtheit der Dichtflächen an Laststufenschalterkopfdeckel und Laststufenschalter- kopf bei Demontage und bei allen weiteren Arbeiten sowie auf Unver- sehrtheit des O-Rings achten. Beschädigte Dichtflächen führen zu Ölaustritt und somit zu Schäden an Laststufenschalter und Transformator.
  • Seite 128 5 Montage 5.4.8.2.1.3 Stellungsanzeigescheibe entfernen ohne Mehrfachgrobwähler ► Federclip vom Wellenende abziehen und Stellungsanzeigescheibe entfer- nen. Abbildung 136: Stellungsanzeigescheibe 5.4.8.2.1.4 Stellungsanzeigescheibe entfernen bei Mehrfachgrobwähler mit mehr als 35 Betriebsstellungen 1. Sicherstellen, dass die roten Markierungen auf der Blende, Stellungsan- zeigescheibe und Deckscheibe eine durchgehend rote Linie darstellen. 2.
  • Seite 129 5 Montage 3. Deckscheibe mit flachem Schraubendreher von darunterliegender Schei- be abhebeln und Ziffernscheibe zwischen Blende und Halterung waag- recht herausziehen. Abbildung 138: Deckscheibe und Ziffernscheibe 4. Sechskantschrauben und zugehöriges Sicherungsblech entfernen. Abbildung 139: Sicherungsblech ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 130 5 Montage 5. Blende mit Halterung nach oben von der Anzeigewelle abziehen. Abbildung 140: Blende 5.4.8.2.1.5 Lastumschaltereinsatz herausheben ACHTUNG!  Muttern und Sicherungselemente an der Tragplatte des Las- tumschaltereinsatzes lösen. Darauf achten, dass keine Teile in das Ölge- fäß fallen. Teile im Ölgefäß können den Lastumschaltereinsatz blockieren und so Laststufenschalter und Transformator beschädigen.
  • Seite 131 5 Montage 2. Seilzuggehänge an den dafür vorgesehen Laschen der Tragplatte des La- stumschaltereinsatzes einhängen und senkrecht über den Lastumschal- tereinsatz bringen. Abbildung 142: Laschen an der Tragplatte 3. Lastumschaltereinsatz langsam und senkrecht herausheben. Abbildung 143: Lastumschaltereinsatz herausheben  VORSICHT!  Lastumschaltereinsatz auf ebener Fläche abstellen und gegen Umkippen sichern.
  • Seite 132 5 Montage Abbildung 144: Kerosinablassschraube 5.4.8.2.3 Lastumschaltereinsatz einsetzen 5.4.8.2.3.1 Lastumschaltereinsatz einsetzen 1. Sicherstellen, dass die Wählerkupplung und das Anzeigegetriebe zum Einbau des Lastumschaltereinsatzes in der Justierstellung stehen. Abbildung 145: Justierstellung ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 133 5 Montage 2. Seilzuggehänge an den dafür vorgesehen Laschen der Tragplatte des La- stumschaltereinsatzes einhängen und senkrecht über den Lastumschal- tereinsatz bringen. Abbildung 146: Laschen an der Tragplatte 3. Sicherstellen, dass der Lastumschaltereinsatz auf der gleichen Seite wie beim Ausbau aufgeschaltet ist (Seite A oder Seite B). Die Vakuumschalt- röhre ist auf der aufgeschalteten Seite geschlossen.
  • Seite 134 5 Montage 6. Lastumschaltereinsatz so ausrichten, dass sich die roten Dreiecke oben am Energiespeicher und am Laststufenschalterkopf gegenüberstehen. La- stumschaltereinsatz langsam herablassen. Abbildung 148: Lastumschaltereinsatz ausrichten 7. Auf richtige Lage der Tragplatte im Laststufenschalterkopf achten. Rot markierter Bereich muss frei bleiben. 8.
  • Seite 135 5 Montage 5.4.8.2.3.2 Stellungsanzeige einsetzen ohne Mehrfachgrobwähler Der Einbau der Stellungsanzeigescheibe ist durch den Mitnehmerstift nur in der richtigen Lage möglich. ► Stellungsanzeigescheibe auf Anzeigewelle stecken, Federclip auf Wel- lenende aufschieben. Abbildung 151: Stellungsanzeigescheibe 5.4.8.2.3.3 Stellungsanzeige einsetzen bei Mehrfachgrobwähler mit mehr als 35 Betriebsstellungen 1.
  • Seite 136 5 Montage 2. Ziffernscheibe zwischen Blende und Halterung waagrecht einsetzen und Deckscheibe aufsetzen. Stellungsanzeigescheibe und Deckscheibe so ausrichten, dass sich eine durchgehend rote Linie ergibt. Abbildung 153: Ziffernscheibe einsetzen 3. Deckscheibe mit Senkkopfschraube befestigen. Die Senkkopfschraube muss für einen Körnerschlag geeignet sein. Abbildung 154: Deckscheibe befestigen 4.
  • Seite 137 5 Montage 5.4.8.2.3.4 Laststufenschalterkopfdeckel befestigen ACHTUNG!  Laststufenschalterkopfdeckel auf Laststufenschalterkopf set- zen und darauf achten, den in den Laststufenschalterkopfdeckel eingeleg- ten O-Ring nicht zu beschädigen. Ein beschädigter O-Ring führt zu Ölaustritt und somit zu Schäden am Laststufenschalter. Des Weiteren darauf achten, dass die roten Dreiecksmarkierungen an Laststufenschal- terkopf und Laststufenschalterkopfdeckel übereinstimmen.
  • Seite 138 5 Montage 2. Nicht verwendete Rohrleitungsanschlüsse mit geeignetem Blinddeckel verschließen. Abbildung 157: gemeinsame Leitung Kerosintrocknung im Transformatorkessel 1. Kerosindampf bei einer Temperatur von ca. 90 °C zuführen. Temperatur über 3…4 Stunden konstant halten. 2. Kerosindampftemperatur um ca. 10 °C/Std. auf die gewünschte Endtem- peratur von maximal 125 °C am Laststufenschalter steigern.

  • Seite 139: Ölgefäß Des Laststufenschalters Mit Isolierflüssigkeit Füllen

    5 Montage 5.4.9 Ölgefäß des Laststufenschalters mit Isolierflüssigkeit füllen ACHTUNG Schäden am Laststufenschalter! Ungeeignete Isolierflüssigkeiten führen zu Schäden am Laststufenschalter! ► Isolierflüssigkeiten verwenden, die die Anforderungen nach IEC 60296 erfüllen. ► Sofern durch den Transformatorhersteller freigegeben, können Sie von der Maschinenfabrik Reinhausen GmbH zugelassenen synthetischen Es- ter nach IEC 61099 verwenden.

  • Seite 140: Übersetzungsmessung Nach Der Trocknung Durchführen

    5 Montage 2. Laststufenschalter über einen der beiden freien Rohrleitungsanschlüsse des Laststufenschalterkopfes mit neuer Isolierflüssigkeit füllen. Abbildung 159: Rohrleitungsanschluss S und R 5.4.10 Übersetzungsmessung nach der Trocknung durchführen ACHTUNG Schäden am Laststufenschalter! Schäden am Laststufenschalter durch unsachgemäße Durchführung der Übersetzungsmessung. ► Sicherstellen, dass der Wähler/Umsteller vollständig in der Isolierflüssig- keit eingetaucht und das Ölgefäß...

  • Seite 141: Schutzeinrichtungen Und Antriebskomponenten Anbauen

    5 Montage Bei Betätigung des Vorwählers ist ein erhöhtes Drehmoment nötig. 1. Laststufenschalter in die gewünschte Betriebsstellung schalten. Das Um- schalten des Lastumschalters ist gut hörbar. ACHTUNG!  Ein unvollständig beendeter Schaltvorgang kann zu Schäden am Laststufenschalter führen. Nach dem Umschalten des Lastumschal- ters 2,5 Umdrehungen an der Antriebswelle der oberen Getriebestufe in dieselbe Richtung weiter kurbeln, um den Schaltvorgang korrekt zu been- den.

  • Seite 142: Elektrische Absicherung

    5 Montage Führen Sie alle Transformatorenprüfungen immer mit angebautem und an- geschlossenem Schutzrelais durch. 5.5.2.1 Elektrische Absicherung ACHTUNG Schäden am Anschlusskabel! Schäden am Anschlusskabel durch unsachgemäßen Anschluss. ► Beim Verlegen der Anschlusskabel Herstellerangaben beachten. ► Unzulässig kleine Biegeradien und Knickung vermeiden. Sie dürfen das Schutzrelais nur an Stromkreise anschließen, die über eine externe Überstromschutzeinrichtung und eine allpolige Trennvorrichtung ver- fügen, um im Bedarfsfall (Service, Wartung etc.) die Einrichtung komplett...

  • Seite 143: Funktion Des Schutzrelais Prüfen

    5 Montage 5.5.2.2 Funktion des Schutzrelais prüfen Überprüfen Sie die Funktion des Schutzrelais, bevor Sie es in die Rohrlei- tung zwischen Laststufenschalterkopf und Ölausdehnungsgefäß einbauen. Die zugehörigen Kontaktstellungen zur Prüfung des elektrischen Durchgan- ges sind in der mitgelieferten Maßzeichnung ersichtlich. 1.
  • Seite 144 5 Montage 3. Prüftaster AUS betätigen. ð Stauklappe steht schräg. Das rote Schauzeichen ist nicht sichtbar. Abbildung 162: Stellung AUS 4. Prüftaster BETRIEB betätigen. ð Stauklappe steht senkrecht. Das rote Schauzeichen erscheint im Sicht- fenster. Abbildung 163: Stellung BETRIEB ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 145: Schutzrelais In Rohrleitung Einbauen

    5 Montage 5. Litze für Klemmenkastendeckel einlegen und mit Schlitzschraube befesti- gen. Abbildung 164: Klemmenkastendeckel 6. Klemmenkastendeckel anbringen und mit Schrauben verschließen. Abbildung 165: Klemmenkastendeckel 5.5.2.3 Schutzrelais in Rohrleitung einbauen Beachten Sie für den Einbau und die korrekte Funktion des Schutzrelais Fol- gendes: 1.
  • Seite 146 5 Montage 6. Die magnetische Feldstärke (Durchführungen, Sammelschienen etc.) muss < 20 kA/m betragen. Höhere Feldstärken beeinflussen die Funktion des Schutzrelais negativ. 7. Die Rohrleitung vom Schutzrelais zum Ölausdehnungsgefäß muss mit ei- ner Steigung von mindestens 2 % (1,2°) verlegt werden, um den ungehin- derten Abzug der Schaltgase zu gewährleisten.
  • Seite 147 5 Montage 9. Der Hinweispfeil auf dem Klemmenkastendeckel muss zum Ölausdeh- nungsgefäß des Laststufenschalters zeigen. Abbildung 167: Hinweispfeil zeigt zum Ölausdehnungsgefäß des Laststufenschalters ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 148: Schutzrelais Elektrisch Anschließen

    5 Montage 10. Zwischen Schutzrelais und Ölausdehnungsgefäß einen Absperrhahn mit mindestens 25 mm Nennweite vorsehen. Abbildung 168: Absperrhahn 5.5.2.4 Schutzrelais elektrisch anschließen Die Schutzgasmagnetschaltröhre des Schutzrelais wird entweder als Öffner oder Schließer in folgenden Varianten geliefert: ▪ 2 x Öffner ▪ 2 x Schließer ▪...
  • Seite 149 Beim elektrischen Anschluss des Schutzrelais gehen Sie wie folgt vor. 1. Schutzleiter mit Leitungsquerschnitt von 1…4 mm an Zylinderschraube anschließen. 2. MR-Blindstopfen abnehmen. Abbildung 169: Blindstopfen 3. Ex-zertifizierte Kabelverschraubung in die Gewindebohrung auf der Seite des Klemmenkastens einsetzen. ® Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 150 5 Montage 4. Schrauben am Klemmenkastendeckel lösen und Klemmenkastendeckel abheben. Abbildung 170: Klemmenkastendeckel 5. Schlitzschraube für Potentialanlenkung lösen und Klemmenkastendeckel mit Litze abnehmen. Abbildung 171: Klemmenkastendeckel ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 151 5 Montage 6. Schraube für Schutzabdeckung entfernen und Schutzabdeckung abneh- men. Abbildung 172: Klemmenkastendeckel und Schutzabdeckung 7. Ex-zertifizierte Kabel durch Kabelverschraubung in das Schutzrelais ein- führen. Auf korrekte Verschraubung und Dichtheit der Kabelverschrau- bung achten. 8. Elektrische Leitungen mit Leitungsquerschnitt von 1…4 mm gemäß...

  • Seite 152: Motorantrieb Anbauen

    5 Montage 11. Klemmenkastendeckel anbringen und mit Schrauben verschließen. Abbildung 174: Klemmenkastendeckel 5.5.3 Motorantrieb anbauen ► Motorantrieb gemäß zugehöriger MR-Betriebsanleitung des Motorantriebs an Transformator anbauen. 5.5.4 Antriebswelle anbauen Beachten Sie folgenden Hinweis bei der Montage: ACHTUNG Schäden an Antrieb und Laststufenschalter oder Umsteller! Störungsfreier Betrieb von Antrieb und Laststufenschalter oder Umsteller ist...
  • Seite 153 5 Montage Zulässige Axialversetzungen Geringe Axialversetzungen sind zulässig, sofern sie ein Versetzungsmaß von 35 mm je 1000 mm Vierkantrohrlänge (entspricht 2°) nicht überschrei- ten. Abbildung 175: Zulässiger maximaler Axialversatz der senkrechten Antriebswelle ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 154 5 Montage Abbildung 176: Zulässiger maximaler Axialversatz der waagerechten Antriebswelle Korrosionsbeständigkeit der Komponenten Vierkantrohre, Kupplungsschalen, Kupplungsbolzen, Schrauben und Sperr- kantscheiben sind korrosionsbeständig. Wir empfehlen deshalb, an diesen Teilen den Außenanstrich des Transformatorkessels nicht anzubringen. Zuschnitt der Vierkantrohre, der Teleskopschutzrohre und des Schutzblechs Die Vierkantrohre, die Teleskopschutzrohre und das Schutzblech werden in Überlänge (abgestufte Einheitslängen) geliefert.

  • Seite 155: Senkrechte Antriebswelle Mit Isolator Anbauen

    5 Montage 5.5.4.1 Senkrechte Antriebswelle mit Isolator anbauen Um die senkrechte Antriebswelle anzubauen, gehen Sie wie folgt vor.  VORSICHT!  Motorschutzschalter Q1 im Motorantrieb ausschalten (Position O). Andernfalls kann es zu unbeabsichtigtem Anlaufen des Mo- torantriebs und zu Verletzungen kommen. 2. Das Winkelgetriebe zur Befestigung am Transformator mit den gelieferten Kontaktscheiben beidseitig verschrauben, um eine dauerhafte Erdung zu gewährleisten.
  • Seite 156 5 Montage 3. Maß A zwischen Wellenende des Antriebs und des Winkelgetriebes ermit- teln. Vierkantrohr unter Berücksichtigung des Isolators auf Länge A– 179 mm kürzen. Abbildung 178: Kürzung Vierkantrohr ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 157 5 Montage 4. Schnittstellen des Vierkantrohrs entgraten. Abbildung 179: Schnittstellen entgraten 5. Doppelkupplungsschale mit mitgeliefertem Isolator und Vierkantrohr ver- schrauben. Isolator an der Seite montieren, die dem Antrieb zugewandt ist. Abbildung 180: Vierkantrohr und Isolator mit Doppelkupplungsstück verschrauben ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 158 5 Montage 6. Lose zusammengeschraubtes Kupplungsstück bis zum Anschlag auf Iso- lator schieben. Abbildung 181: Kupplungsstück auf Isolator schieben 7. Kupplungsbolzen in Wellenende des Antriebs einsetzen. Kupplungsstück, Kupplungsbolzen und Wellenende fetten (z.B. ISOFLEX TOPAS L32). Vierkantrohr mit Kupplungsstück auf Wellenende schieben. Abbildung 182: Vierkantrohr mit Kupplungsstück auf Wellenende schieben ®...
  • Seite 159 5 Montage 8. Vierkantrohr auf Antrieb befestigen. Abbildung 183: Vierkantrohr auf Antrieb befestigen 9. Vierkantrohr ausschwenken. Abbildung 184: Vierkantrohr ausschwenken 10. Für den Einbau des Teleskopschutzrohres bei Bedarf das Innenrohr an der ungeschlitzten Seite kürzen. Das Mindestmaß für die Überlappung der beiden Schutzrohre beträgt 100 mm. ®...
  • Seite 160 5 Montage Innenrohr darf nicht deformiert sein und muss entgratet werden, um leicht im Außenrohr zu gleiten. Abbildung 185: Innenrohr entgraten Maß A (= Abstand zwischen den Innenrohr Außenrohr Wellenende des Antriebs und des Winkelgetriebes) 170 mm...190 mm Kürzen auf 200 mm = 200 mm 191 mm...1130 mm Maß...
  • Seite 161 5 Montage 11. Für die separate Erdung im Abstand von 110 mm (von der geschlitzten Seite aus gesehen) in das Innenrohr ein Loch mit Durchmesser 11 mm bohren. Abbildung 186: Erdungsbohrung am Teleskopschutzrohr anbringen ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 162 5 Montage 12. Außenrohr über das Innenrohr schieben. Die ungeschlitzte Seite des In- nenrohrs muss hierbei nach oben zeigen. Teleskopschutzrohr auf Vier- kantrohr schieben. Anschließend Schlauchschellen über das Teleskop- schutzrohr schieben. Abbildung 187: Teleskopschutzrohr aufschieben ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 163 5 Montage 13. Adapterring über dem Lagerhals des Winkelgetriebes einlegen und nach oben schieben. Kupplungsbolzen in Wellenende des Winkelgetriebes einsetzen. Vierkantrohr einschwenken. Abbildung 188: Adapterring und Kupplungsbolzen anbringen ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...
  • Seite 164 5 Montage 14. Kupplungsschalen, Kupplungsbolzen und Wellenende fetten (z.B. ISOFLEX TOPAS L32) und Vierkantrohr mit Kupplungsschalen am Win- kelgetriebe befestigen. Einseitiges Axialspiel von 3 mm zwischen Kupp- lungsbolzen und oberem Kupplungsstück einstellen. Abbildung 189: Kupplungsschalen montieren ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 165 5 Montage 15. Mit einer Erdungsleitung und der beigefügten Schraube mit Kontakt- scheiben eine Verbindung vom unteren Schutzrohr (Innenrohr) zur Be- triebserde herstellen. Hierbei die Befestigungsschraube für die Erdungs- leitung wegen Kollisionsgefahr mit dem Schraubenkopf von innen mon- tieren. Abbildung 190: Erdungsleitung am Teleskopschutzrohr verschrauben ®...
  • Seite 166 5 Montage 16. Unteres Schutzrohr (Innenrohr) mit einer Schlauchschelle am Lagerhals des Antriebs befestigen . Dann oberes Schutzrohr (Außenrohr) über den Adapter am Winkelgetriebe schieben . Oberes Schutzrohr am oberen Ende mit der zweiten Schlauchschelle befestigen Abbildung 191: Schutzrohr montieren ® VACUTAP VM-Ex 5293079/01 DE...

  • Seite 167: Waagerechte Antriebswelle Mit Isolator Anbauen

    5 Montage 17. In beide Rohre, etwa in der Mitte und um 180° versetzt, zwei Löcher mit Durchmesser 4.5 mm bohren. Dann die beiden mitgelieferten Blech- schrauben eindrehen und die Schutzrohre gegeneinander arretieren, um eine galvanische Verbindung herzustellen. Abbildung 192: Blechschrauben eindrehen 5.5.4.2 Waagerechte Antriebswelle mit Isolator anbauen Obere Getriebestufe auf dem Laststufenschalterkopf ausrichten Zum korrekten Einbau der waagrechten Antriebswelle müssen Sie unter Um- ständen erst die obere Getriebestufe ausrichten, so dass die waagrechte...
  • Seite 168 5 Montage 2. Schrauben lockern und Druckringsegmente zur Seite drehen. Abbildung 193: Druckringsegmente ACHTUNG!  Getriebestufe so ausrichten, dass die waagrechte Antriebs- welle mit der Antriebswelle der Getriebestufe fluchtet. Während des Aus- richtens der Getriebstufe die Antriebswelle der Getriebestufe so verdre- hen, dass die Abtriebswelle der Getriebestufe ihre ursprüngliche Position beibehält.
  • Seite 169 5 Montage 4. Druckringsegmente in Richtung Getriebestufe zurückschwenken und Schrauben anziehen. Sicherstellen, dass die Sperrkantscheibe zwischen Schraubenkopf und Druckringsegment liegt und die Druckringsegmente fest am Gehäuse der Getriebestufe anliegen. Abbildung 195: Druckringsegmente befestigen Waagrechte Antriebswelle anbauen Um die waagerechte Antriebswelle zu montieren, gehen Sie wie folgt vor: 1.
  • Seite 170 5 Montage 2. Lichte Weite B zwischen den Gehäusen der oberen Getriebestufe und des Winkelgetriebes ermitteln. Schutzblech auf Länge B-2 mm abschnei- den und Schnittstellen entgraten. Abbildung 197: Schutzblech kürzen und entgraten 3. Für die separate Erdung mit Abstand von 110 mm vom Winkelgetriebe aus in das Schutzblech ein Loch mit Durchmesser 11 mm bohren.
  • Seite 171 5 Montage 4. Doppelkupplungsschale mit mitgeliefertem Isolator und Vierkantrohr ver- schrauben. Isolator an der Seite montieren, die dem Winkelgetriebe zuge- wandt ist. Abbildung 199: Vierkantrohr und Isolator mit Doppelkupplungsstück verschrauben 5. Lose zusammengeschraubtes Kupplungsstück bis zum Anschlag auf Iso- lator aufschieben. Abbildung 200: Kupplungsstücke ®...
  • Seite 172 5 Montage 6. Kupplungsbolzen, Kupplungsstück und Wellenende des Winkelgetriebes fetten (z.B. ISOFLEX TOPAS L32) und Kupplungsbolzen in Wellenende einsetzen. Schlauchschellen auf Vierkantrohr auffädeln und Vierkantrohr mit Kupplungsstück auf Wellenende schieben. Abbildung 201: Vierkantrohr mit Kupplungsstück auf Wellenende schieben 7. Vierkantrohr an Winkelgetriebe befestigen. Abbildung 202: Vierkantrohr am Winkelgetriebe befestigen ®...
  • Seite 173 5 Montage 8. Kupplungsbolzen, Kupplungsschalen und Wellenende der oberen Getrie- bestufe fetten (z.B. ISOFLEX TOPAS L32) und Kupplungsbolzen in Wel- lenende einsetzen. Vierkantrohr mit Kupplungsschalen an der oberen Ge- triebestufe befestigen. Einseitiges Axialspiel von 3 mm zwischen Kupp- lungsbolzen und oberem Kupplungsstück einstellen. Abbildung 203: Vierkantrohr an der oberen Getriebestufe befestigen ®...
  • Seite 174 5 Montage 9. Gekürztes Schutzblech auf die Gehäuseansätze am Laststufenschalter- kopf und Winkelgetriebe aufstecken. An jedem Ende Schutzblech mit je einer Schlauchschelle befestigen. Abbildung 204: Schutzblech anbauen ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 175: Laststufenschaltersätze Und Laststufenschalterkombinationen

    5 Montage 10. Mit einer Erdungsleitung und der beigefügten Schraube mit Kontakt- scheiben eine Verbindung vom Schutzblech zur Betriebserde herstellen. Hierbei die Befestigungsschraube für die Erdungsleitung wegen Kollisi- onsgefahr mit dem Schraubenkopf von innen montieren. Abbildung 205: Erdungsleitung vom Schutzblech verschrauben 5.5.4.2.1 Laststufenschaltersätze und Laststufenschalterkombinationen Bei zweisäuligen und dreisäuligen Laststufenschalterausführungen werden die einzelnen Laststufenschaltersäulen von einem gemeinsamen Motoran-...

  • Seite 176: Laststufenschalter Und Motorantrieb Ausmitteln

    Versatz zulässig. 12. Stellungsgleichheit an allen Laststufenschalterköpfen überprüfen. 13. Senkrechte Antriebswelle einbauen. 5.5.5 Laststufenschalter und Motorantrieb ausmitteln ► Laststufenschalter und Motorantrieb gemäß zugehöriger MR-Betriebsan- leitung des Motorantriebs ausmitteln. 5.5.6 Motorantrieb elektrisch anschließen ► Motorantrieb gemäß zugehöriger MR-Betriebsanleitung des Motorantriebs elektrisch anschließen.

  • Seite 177: Inbetriebnahme

    6 Inbetriebnahme 6 Inbetriebnahme WARNUNG Explosionsgefahr! Explosionsfähige Gase im Ölgefäß des Laststufenschalters,Transformator, Leitungssystem, Ölausdehnungsgefäß und an der Öffnung des Luftent- feuchters können verpuffen oder explodieren und so zum Tod oder schwe- ren Verletzungen führen. ► Sicherstellen, dass sich während der Inbetriebnahme keine Zündquellen wie z. B.
  • Seite 178 6 Inbetriebnahme 2. Schraubkappe am Entlüftungsventil E1 am Laststufenschalterkopfdeckel entfernen. Abbildung 206: Schraubkappe 3. Ventilstößel am Entlüftungsventil E1 mit Schraubendreher anheben und Laststufenschalterkopf entlüften. Abbildung 207: Ventilstößel 4. Entlüftungsventil E1 mit Schraubkappe verschließen (Anzugsmoment 10 Nm). ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 179: Saugleitung Am Rohrleitungsanschluss S Entlüften

    6 Inbetriebnahme 6.1.1.2 Saugleitung am Rohrleitungsanschluss S entlüften 1. Schraubkappe am Rohrleitungsanschluss S entfernen. Abbildung 208: Schraubkappe ACHTUNG!  Eine unvollständig entlüftete Saugleitung beeinträchtigt er- heblich das Isoliervermögen des Laststufenschalters gegen Erde. Entlüf- tungsschraube öffnen und Saugleitung vollständig entlüften. 3. Entlüftungsschraube schließen. 4.

  • Seite 180: Motorantrieb Überprüfen

    6 Inbetriebnahme 1. Laststufenschalter erden. Hierzu ausschließlich die Erdungsklemme am Laststufenschalterkopf mit dem Transformatordeckel verbinden. Abbildung 209: Erdungsklemme am Laststufenschalterkopf 2. Motorantrieb erden. Hierzu ausschließlich den verdrehsicheren Erdungs- anschluss des Motorantriebs mit dem Erdungsanschluss des Transforma- tors verbinden. Abbildung 210: Erdungsschraube am Motorantrieb 3.

  • Seite 181: Hochspannungsprüfungen Am Transformator

    Überprüfen Sie vor der Inbetriebname des Transformators, ob Motorantrieb und Laststufenschalter korrekt gekuppelt sind und der Motorantrieb korrekt funktioniert. Prüfungen am Motorantrieb 1. Funktionsprüfungen gemäß zugehöriger MR-Betriebsanleitung des Moto- rantriebs durchführen. ACHTUNG!  Ein falsch gekuppelter Motorantrieb führt zu Schäden am Laststufenschalter.

  • Seite 182: Transport Des Transformators Zum Aufstellungsort

    4. Entkuppelten Laststufenschalter nicht betätigen und dessen Antriebswelle nicht verdrehen. 5. Antrieb in der MR-Lieferverpackung zum Aufstellungsort transportieren. 6. Antrieb [►Abschnitt 5.5.3, Seite 152] und Antriebswelle am Aufstellungs- ort an Transformator anbauen. 6.2.2 Transport mit gefülltem Transformatortank und ohne Ölausdehnungsgefäß...

  • Seite 183: Transport Mit Leerem Transformatortank

    6 Inbetriebnahme Bei einer kurzfristigen Standzeit von maximal 4 Wochen ohne Ölausdeh- nungsgefäß genügt es auch, ca. 5 Liter Isolierflüssigkeit aus dem Ölgefäß des Laststufenschalters zu entfernen. 6.2.3 Transport mit leerem Transformatortank ACHTUNG Schäden am Laststufenschalter! Während des Transports des Transformators kann es zu Pendelbewegun- gen des Laststufenschalters kommen, wenn der Transformator ohne Isolier- flüssigkeit und das Ölgefäß...

  • Seite 184: Inbetriebnahme Des Transformators Am Aufstellungsort

    6 Inbetriebnahme 6.3 Inbetriebnahme des Transformators am Aufstellungsort Bevor Sie den Transformator an Spannung legen, müssen Sie die korrekte Funktion des Motorantriebs und der Schutzeinrichtungen prüfen sowie das Ölgefäß des Laststufenschalters mit neuer Isolierflüssigkeit füllen. 6.3.1 Ölgefäß des Laststufenschalters mit Isolierflüssigkeit füllen Schäden am Laststufenschalter! ACHTUNG Ungeeignete Isolierflüssigkeiten führen zu Schäden am Laststufenschalter!

  • Seite 185: Laststufenschalterkopf Und Saugleitung Entlüften

    6 Inbetriebnahme 2. Laststufenschalter über einen der beiden freien Rohrleitungsanschlüsse des Laststufenschalterkopfes mit neuer Isolierflüssigkeit füllen. Abbildung 213: Rohrleitungsanschluss S und R 3. Isolierflüssigkeitsprobe aus dem Ölgefäß entnehmen. 4. Temperatur der Probe unmittelbar nach der Entnahme protokollieren. 5. Durchschlagfestigkeit und Wassergehalt bei einer Temperatur der Probe von 20 °C ±...
  • Seite 186 6 Inbetriebnahme 2. Schraubkappe am Entlüftungsventil E1 am Laststufenschalterkopfdeckel entfernen. Abbildung 214: Schraubkappe 3. Ventilstößel am Entlüftungsventil E1 mit Schraubendreher anheben und Laststufenschalterkopf entlüften. Abbildung 215: Ventilstößel 4. Entlüftungsventil E1 mit Schraubkappe verschließen (Anzugsmoment 10 Nm). ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 187: Motorantrieb Überprüfen

    6 Inbetriebnahme 6.3.2.2 Saugleitung am Rohrleitungsanschluss S entlüften 1. Schraubkappe am Rohrleitungsanschluss S entfernen. Abbildung 216: Schraubkappe ACHTUNG!  Eine unvollständig entlüftete Saugleitung beeinträchtigt er- heblich das Isoliervermögen des Laststufenschalters gegen Erde. Entlüf- tungsschraube öffnen und Saugleitung vollständig entlüften. 3. Entlüftungsschraube schließen. 4.

  • Seite 188: Schutzrelais Überprüfen

    Überprüfen Sie vor der Inbetriebname des Transformators, ob Motorantrieb und Laststufenschalter korrekt gekuppelt sind und der Motorantrieb korrekt funktioniert. Prüfungen am Motorantrieb 1. Funktionsprüfungen gemäß zugehöriger MR-Betriebsanleitung des Moto- rantriebs durchführen. ACHTUNG!  Ein falsch gekuppelter Motorantrieb führt zu Schäden am Laststufenschalter.

  • Seite 189: Transformator In Betrieb Nehmen

    6 Inbetriebnahme 7. Sicherstellen, dass der Leistungsschalter des Transformators nicht ge- schlossen werden kann. ð Passiver Schutztest 8. Prüftaster BETRIEB betätigen. 9. Gefahrenbereich des Transformators verlassen. 10. Leistungsschalter des Transformators bei offenen Trennern und allseitig geerdetem Transformator schließen. 11. Prüftaster AUS betätigen. 12.

  • Seite 190: Störungsbeseitigung

    Betriebsanleitung der entsprechenden Schutzeinrichtung. Bei Störungen an Laststufenschalter und Motorantrieb, die nicht an Ort und Stelle leicht behoben werden können sowie bei Ansprechen des Schutzre- lais oder zusätzlicher Schutzeinrichtungen benachrichtigen Sie bitte den zu- ständigen MR-Repräsentanten, den Transformatorhersteller oder direkt ® VACUTAP VM-Ex...
  • Seite 191 Laststufenschalter und Transformator müssen überprüft deckel werden. Abhängig von der Ursache der Auslösung Mes- sungen/Überprüfungen am Transformator durchführen. Zur Überprüfung des Laststufenschalters MR kontaktieren. Auslösung des Motorschutzschalters im Motorantrieb siehe Kapitel „Störungsbeseitigung“ in der Betriebsanlei- tung des Motorantriebs TAPMOTION® ED-Ex. Auslösung des Meldekontakts für die Unterschreitung des Leitungssystem (Rohrleitungen etc.) und Laststufenschal-...

  • Seite 192: Ansprechen Des Schutzrelais Und Transformator Wieder In Betrieb Nehmen

    7 Störungsbeseitigung 7.1 Ansprechen des Schutzrelais und Transformator wieder in Betrieb nehmen WARNUNG Explosionsgefahr! Explosionsfähige Gase im Schutzrelais können verpuffen oder explodieren und so zum Tod oder schweren Verletzungen führen. ► Nach Abschalten des Transformators 15 Minuten warten, bevor Sie mit weiteren Arbeiten an dem Schutzrelais beginnen, damit sich die Gase verflüchtigen können.

  • Seite 193: Stauklappe In Stellung Aus

    7 Störungsbeseitigung 7.1.2 Stauklappe in Stellung AUS Steht die Stauklappe in Stellung AUS, so gehen Sie wie folgt vor: 1. Sicherstellen, dass der Transformator unter keinen Umständen in Betrieb genommen wird. 2. Kontakt mit der Maschinenfabrik Reinhausen aufnehmen und folgende Punkte mitteilen: ð...

  • Seite 194: Technische Daten

    8 Technische Daten 8 Technische Daten Eine Übersicht aller wesentlichen technischen Daten von Laststufenschalter und Motorantrieb existiert in Form von separaten Dokumenten, die auf An- frage erhältlich sind. 8.1 Zulässige Umgebungsbedingungen Lufttemperatur im Betrieb -25 °C…+50 °C Temperatur der Isolierflüssigkeit im Betrieb Isolierflüssigkeit nach IEC 60296: -25 °C…+105 °C (bei Notbe- trieb des Transformators in Anlehnung an IEC 60076-7 bis +110 °C nach IEC 60214-1)
  • Seite 195 8 Technische Daten Elektrische Kennwerte Schaltleistung DC 1,2 W…200 W Schaltleistung AC (50 Hz) 1,2 VA…400 VA Schaltspannung AC/DC 24 V…250 V Schaltstrom AC/DC 4,8 mA…2 A Tabelle 17: Elektrische Kennwerte Schaltvermögen (Last einschalten und abschalten) Minimaler Schaltstrom AC/DC (kleinste 50 mA (bei 24 V) Spannung) Minimaler Schaltstrom AC/DC (größte 4,8 mA (bei 250 V) Spannung) Maximaler Schaltstrom DC (größter 1,6 A (bei 125 V mit L/R = 40 ms)

  • Seite 196: Schutzrelais Mit Mehreren Schutzgasmagnetschaltröhren

    8 Technische Daten Schaltvermögen (Last einschalten und abschalten) Maximaler Schaltstrom DC (größter 2 A (bei 125 V mit L/R = 40 ms) Strom) Maximaler Schaltstrom DC (größte 1 A (bei 250 V mit L/R = 40 ms) Spannung) Maximaler Schaltstrom AC (größter 2 A (bei 125 V mit cos φ = 0,6) Strom) Maximaler Schaltstrom AC (größte 1,6 A (bei 250 V mit cos φ = 0,6) Spannung) Schaltungen...

  • Seite 197: Grenzwerte Für Durchschlagfestigkeit Und Wassergehalt Von Isolierflüssigkeiten

    8 Technische Daten 8.3 Grenzwerte für Durchschlagfestigkeit und Wassergehalt von Isolierflüssigkeiten ® Folgende Tabellen geben für VACUTAP Laststufenschalter die Grenzwerte für Durchschlagfestigkeit (gemessen nach IEC 60156) und Wassergehalt (gemessen nach IEC 60814) von Isolierflüssigkeiten an. Die Werte sind in Anlehnung an IEC 60422, IEC 61203 und IEEE C57.147 festgelegt worden. Grenzwerte für Isolierflüssigkeiten nach IEC 60296 Bei Erstinbetriebnahme des Transforma-...

  • Seite 198: Zeichnungen

    9 Zeichnungen 9 Zeichnungen 9.1 VACUTAP® VM, Einbauzeichnung (746230) ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...
  • Seite 199 9 Zeichnungen VACUTAP® VM - Einbauzeichnung zentrischer Antrieb (746230) –2– ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 200: Vacutap® Vm 300, Einbauzeichnung (765192)

    9 Zeichnungen 9.2 VACUTAP® VM 300, Einbauzeichnung (765192) ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 201: Vacutap® Vm, Einbaulage Der Wähleranschlusskontakte (890477)

    9 Zeichnungen 9.3 VACUTAP® VM, Einbaulage der Wähleranschlusskontakte (890477) ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 202: Sonderausführung Für Glockenkesseleinbau Für Um Bis 300 Kv (896762)

    9 Zeichnungen 9.4 Sonderausführung für Glockenkesseleinbau für Um bis 300 kV (896762) ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 203: Hebetraverse Für Glockenkesseleinbau (890180)

    9 Zeichnungen 9.5 Hebetraverse für Glockenkesseleinbau (890180) ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 204: Laststufenschalterkopf (893899)

    9 Zeichnungen 9.6 Laststufenschalterkopf (893899) ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 205: Laststufenschalterkopf Mit Schaltüberwachung (894109)

    9 Zeichnungen 9.7 Laststufenschalterkopf mit Schaltüberwachung (894109) ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 206: Rohrleitungsanschluss Q Mit Schaltüberwachung (766161)

    9 Zeichnungen 9.8 Rohrleitungsanschluss Q mit Schaltüberwachung (766161) ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 207: Anreißschablone Für Laststufenschalterkopf (890183)

    9 Zeichnungen 9.9 Anreißschablone für Laststufenschalterkopf (890183) ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 208: Steckschlüssel Für Kerosinablassschraube (890182)

    9 Zeichnungen 9.10 Steckschlüssel für Kerosinablassschraube (890182) ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 209: Schraubwerkzeuge Für Einbau Und Wartung (890478)

    9 Zeichnungen 9.11 Schraubwerkzeuge für Einbau und Wartung (890478) ® Maschinenfabrik Reinhausen GmbH 2020 5293079/01 DE VACUTAP VM-Ex...

  • Seite 210: Winkelgetriebe Cd 6400, Maßzeichnung (892916)

    9 Zeichnungen 9.12 Winkelgetriebe CD 6400, Maßzeichnung (892916) ® VACUTAP VM-Ex 5293079/01 DE Maschinenfabrik Reinhausen GmbH 2020...

  • Seite 211: Glossar

    Glossar Glossar Gleichstrom (Direct Current) Schutz gegen Eindringen (Ingress Protection) Durchschlagfestigkeit materialspezifische Eigenschaft von Isolatoren Maschinenfabrik Reinhausen GmbH [kV/2,5 mm]; maximale elektrische Feldstärke, ohne dass es zu einem Spannungsdurchschlag (Lichtbogen) kommt Öffner (Normally Closed contact) Die Internationale Elektrotechnische Kommissi- Schließer (Normally Open contact) on, kurz: IEC ist eine internationale Normungsor- ganisation für Normen im Bereich der Elektro- technik und Elektronik...
  • Seite 214 Maschinenfabrik Reinhausen GmbH Falkensteinstrasse 8 93059 Regensburg +49 (0)941 4090-0 sales@reinhausen.com www.reinhausen.com ® 5293079/01 DE - VACUTAP VM-Ex - - 08/20 - Maschinenfabrik Reinhausen GmbH 2020 THE POWER BEHIND POWER.

Diese Anleitung auch für:

Vacutap vm-300

Inhaltsverzeichnis
