5 Montage
Jede Anschlussstelle muss durch eine Abschirmkappe abgedeckt werden.
Die Abschirmkappen sind für seitlichen Anschluss mit geradem Kabelschuh
oder für stirnseitigen Anschluss mit abgewinkeltem Kabelschuh vorgesehen.

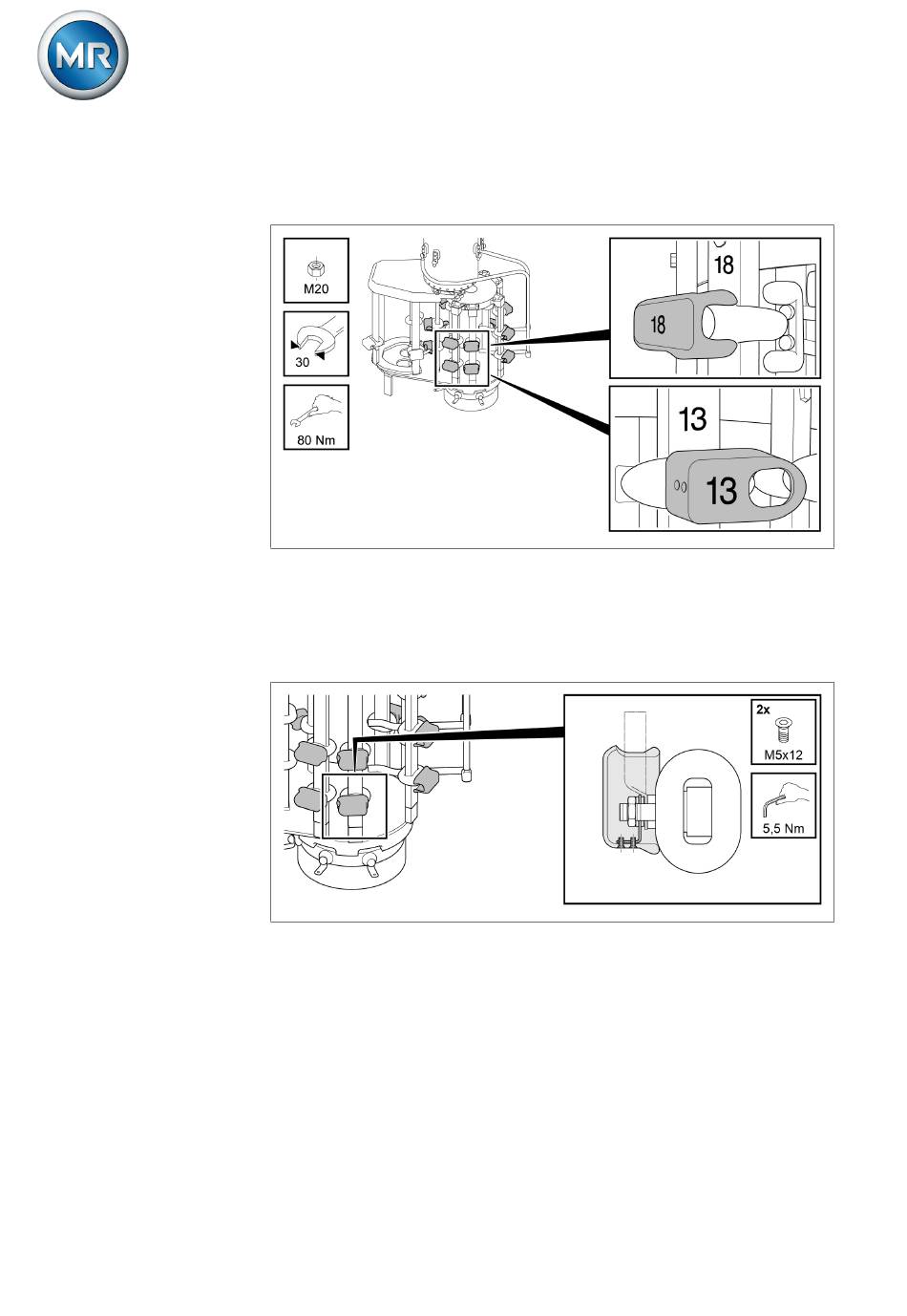

Abbildung 114: Feinwähleranschlusskontakte und Vorwähleranschlusskontakte
Die Abschirmkappen werden je durch einen Stahlwinkel und 2 Schrauben
befestigt, Sicherung durch Körnerschlag am Schraubkopfumfang. Der Ab-
stand zwischen Abschirmkappen und benachbarten Feinwählerverbindungs-
leitungen muss mindestens 25 mm betragen!
Abbildung 115: Abschirmkappen
5.4.2.10 Parallelbrücken für VRG I 1601/1801
Brücken für die Parallelschaltung von Anschlusskontakten des Feinwählers
und Vorwählers nach Zeichnung 786920 werden mitgeliefert.
®
