5 Montage
5.3.2.7 Vorwähleranschlusskontakte bei Grobstufenschaltung VRD/VRF
5.3.2.8 Parallelbrücken für VRF I 1601/1801
5.3.2.9 Fein- und Vorwähleranschlusskontakte VRG
Maschinenfabrik Reinhausen GmbH 2020
Die Vorwähleranschlusskontakte (0) und (–) sind bei Grobstufenschaltung
wie die Feinwähleranschlusskontakte, die Vorwähleranschlusskontakte (+)
als Anschlussfahne der gekröpften Verbindungsleitung (+/K) mit Durch-
gangsbohrung für M12-Schrauben ausgeführt.

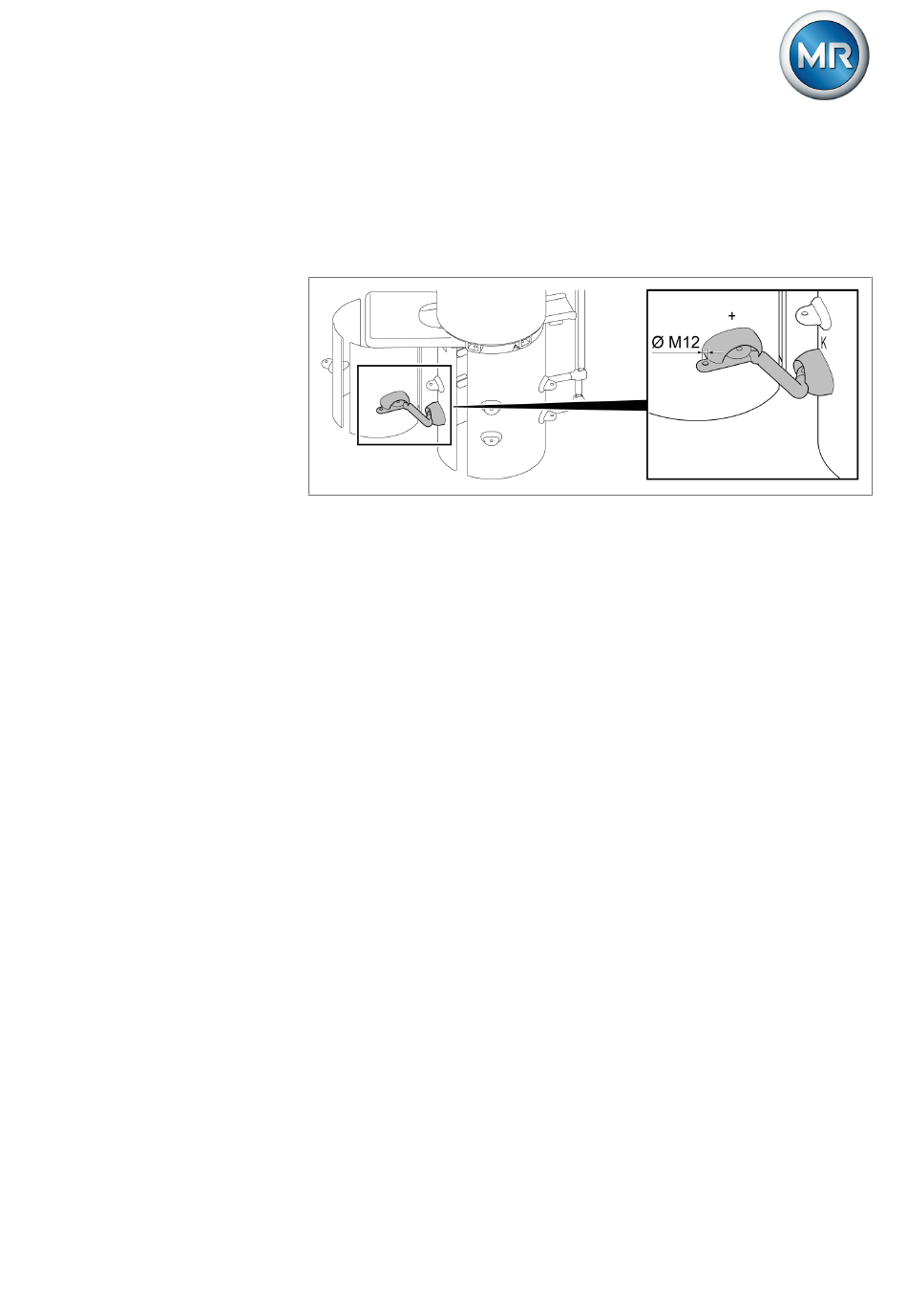

Abbildung 51: Vorwähleranschlusskontakte bei Grobstufenschaltung
Brücken für die Parallelschaltung von Anschlusskontakten des Feinwählers
und Vorwählers nach Zeichnung 786919 werden mitgeliefert.
Die Wähleranschlusskontakte sind an den Wählerstäben bezeichnet. Der
Anschluss erfolgt am Schraubbolzen des Wähleranschlusskontaktes durch
Kabelschuhe und Sicherungsmuttern.
5292950/01 DE
®
VACUTAP
VR I II III-Ex
65
