14. Kupplungsschalen, Kupplungsbolzen und Wellenende fetten (z.B.
ISOFLEX TOPAS L32) und Vierkantrohr mit Kupplungsschalen am Win-
kelgetriebe befestigen. Einseitiges Axialspiel von 3 mm zwischen Kupp-
lungsbolzen und oberem Kupplungsstück einstellen.

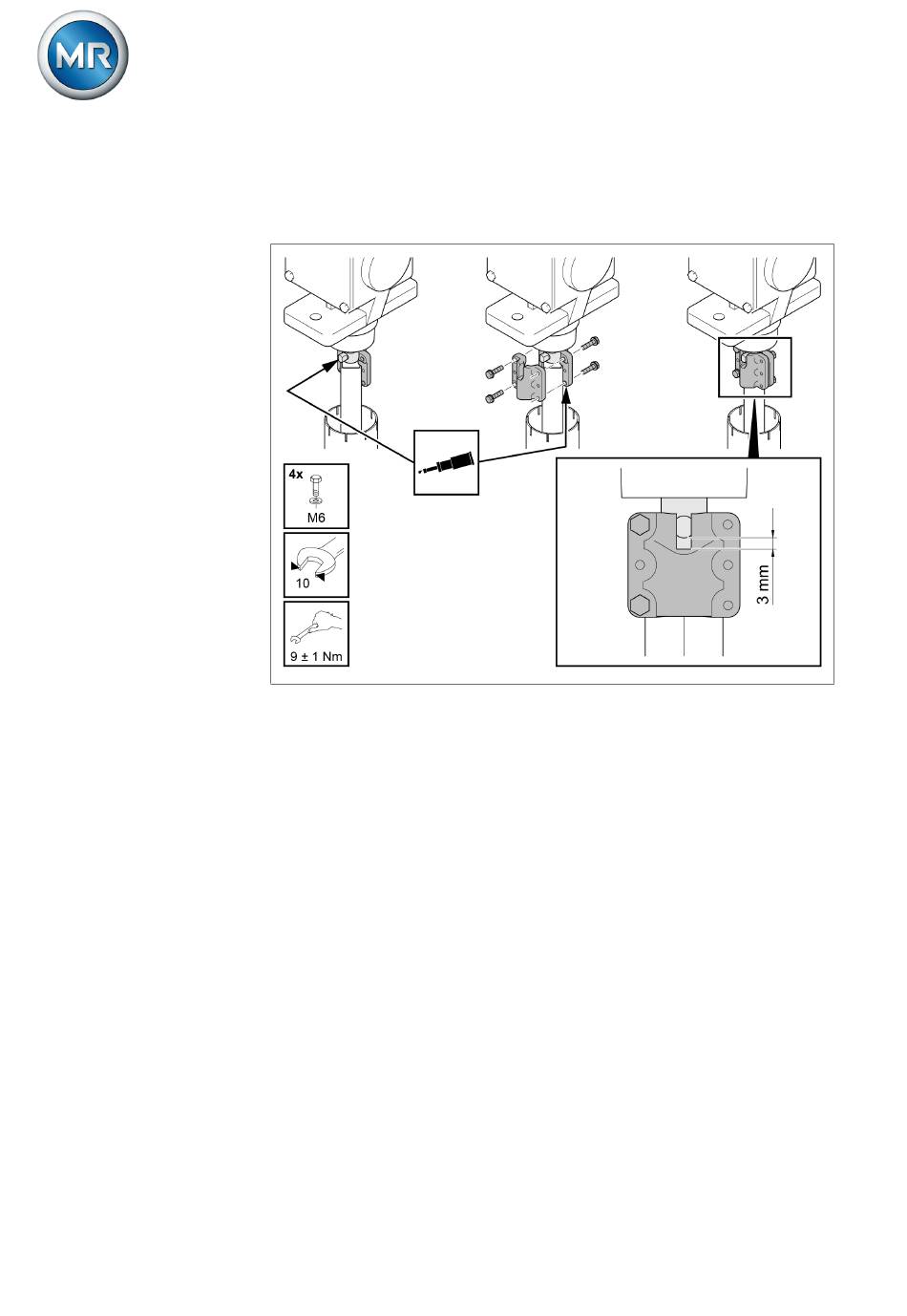

Abbildung 209: Kupplungsschalen montieren
5292950/01 DE
