5 Montage
Maschinenfabrik Reinhausen GmbH 2020

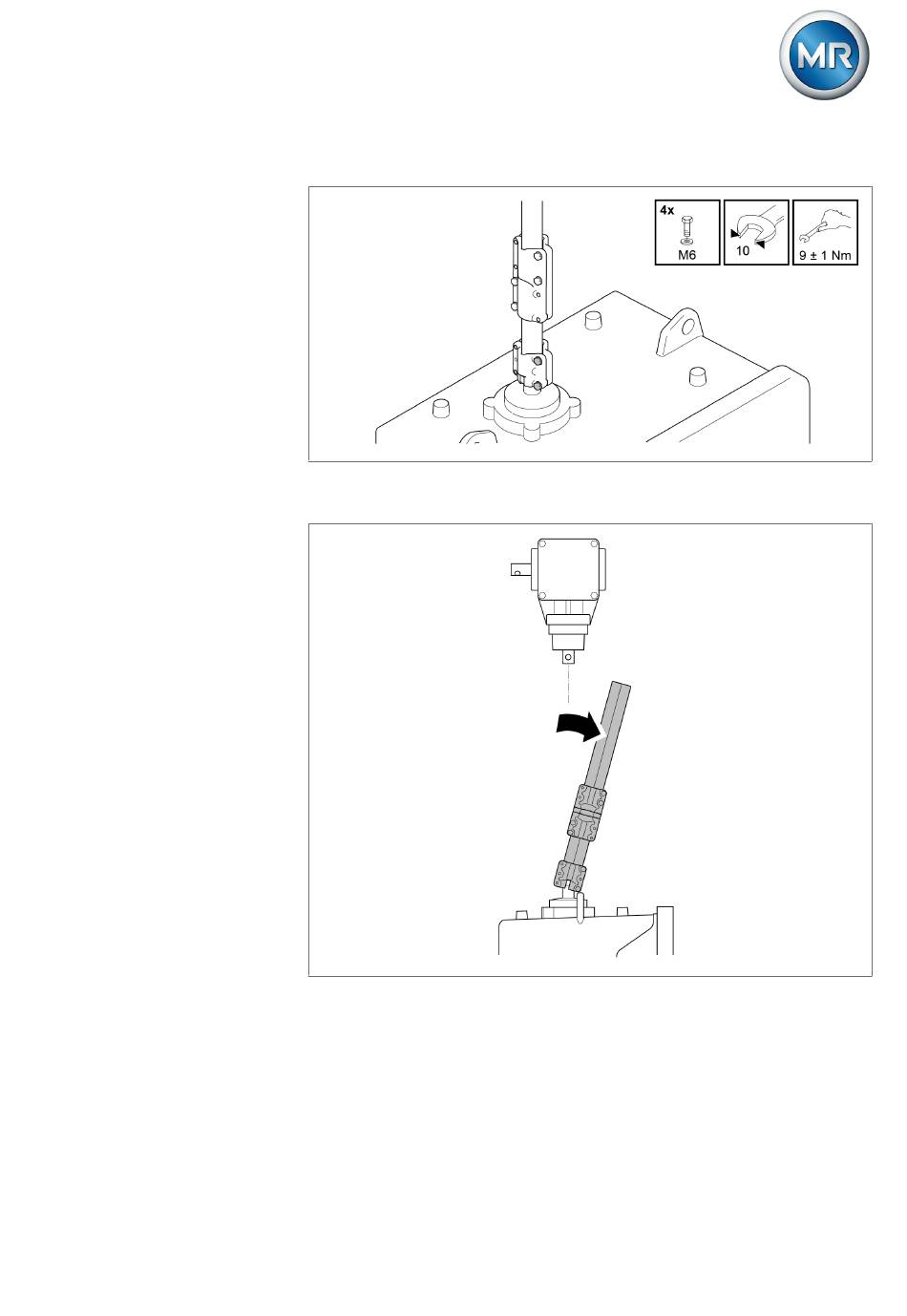

8. Vierkantrohr auf Antrieb befestigen.
Abbildung 203: Vierkantrohr auf Antrieb befestigen
9. Vierkantrohr ausschwenken.
Abbildung 204: Vierkantrohr ausschwenken
10. Für den Einbau des Teleskopschutzrohres bei Bedarf das Innenrohr an
der ungeschlitzten Seite kürzen. Das Mindestmaß für die Überlappung
der beiden Schutzrohre beträgt 100 mm.
