2. Ziffernscheibe zwischen Blende und Halterung waagrecht einsetzen und
Deckscheibe aufsetzen. Stellungsanzeigescheibe und Deckscheibe so
ausrichten, dass sich eine durchgehend rote Linie ergibt.

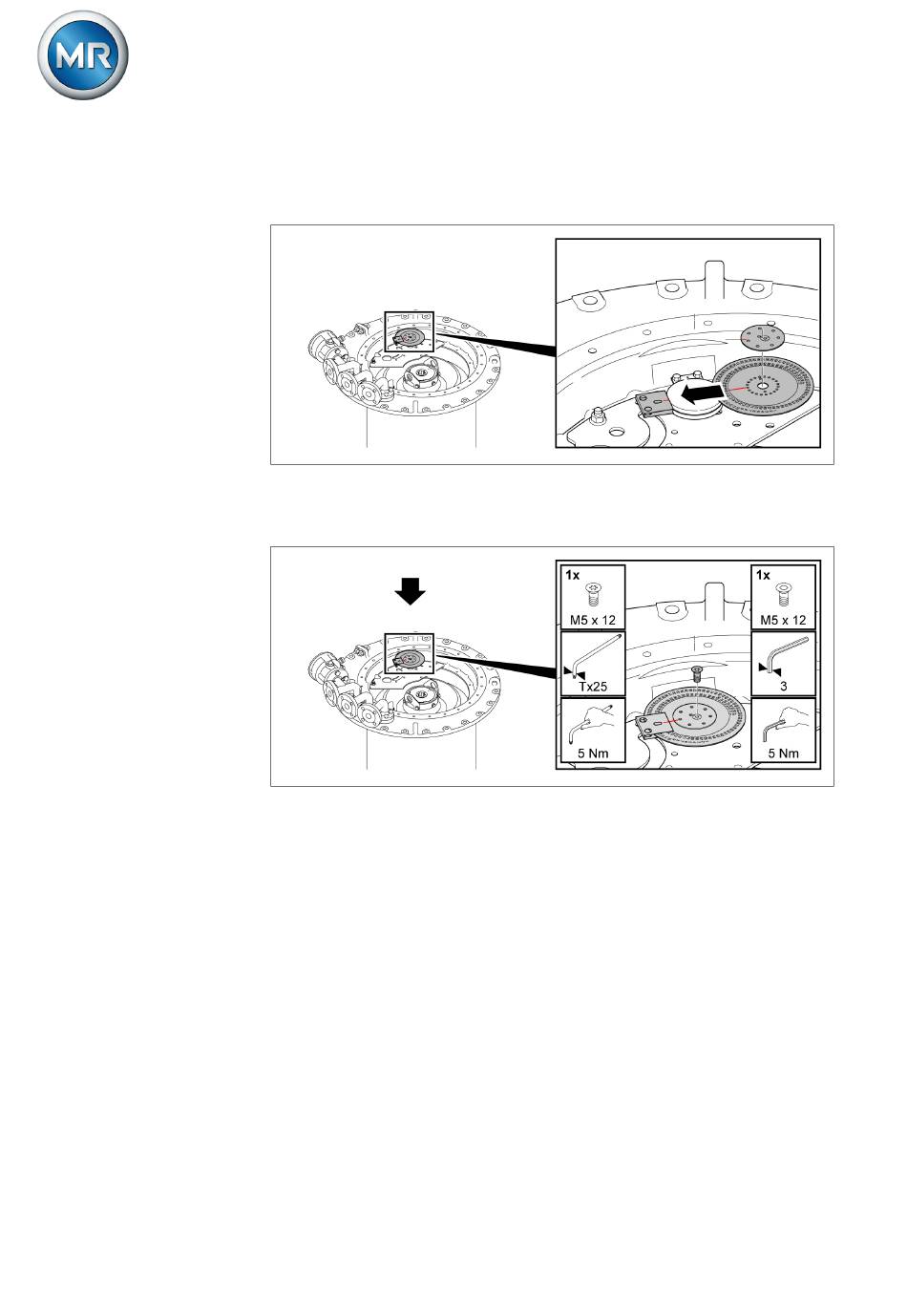

Abbildung 80: Ziffernscheibe einsetzen
3. Deckscheibe mit Senkkopfschraube befestigen. Die Senkkopfschraube
muss für einen Körnerschlag geeignet sein.
Abbildung 81: Deckscheibe befestigen
4. Senkkopfschraube mit Körnerschlag sichern.
