5.4.1.2 Wähler am Ölgefäß des Laststufenschalters befestigen VRD/VRF
Maschinenfabrik Reinhausen GmbH 2020
6. Arretierungsvorrichtung von Kupplung des Ölgefaßbodens entfernen.

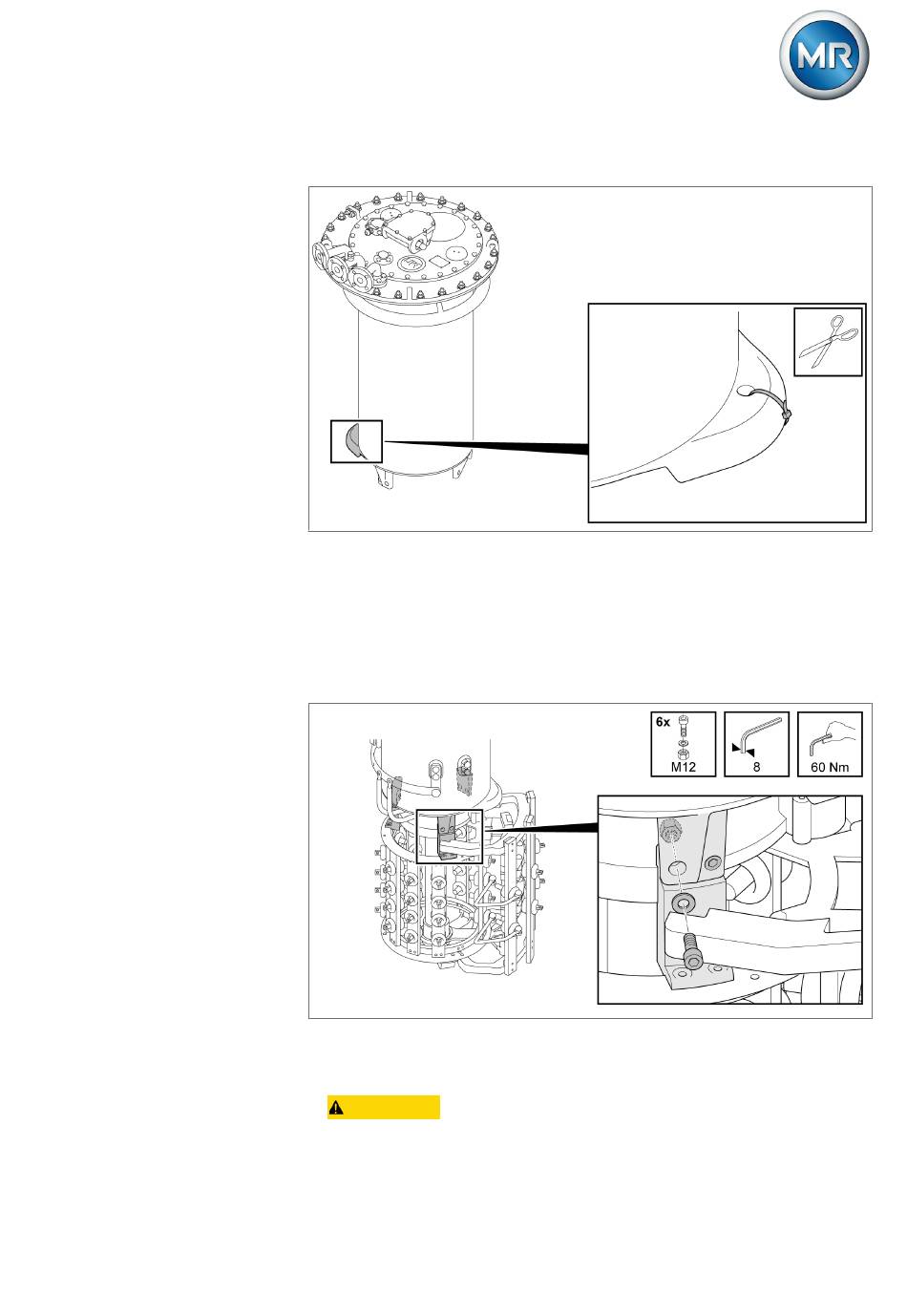

Abbildung 89: Arretierungsband
7. Ölgefäß am Laststufenschalterkopf anheben und vorsichtig über den
Wähler bringen.
8. Lage der beiden Kupplungsteile und Befestigungspunkte von Ölgefäß und
Wähler aufeinander abstimmen. Die richtige Lage der beiden Kupplungs-
teile ist in den Justierplänen im Anhang dargestellt.
9. Wähler mit Ölgefäß verschrauben.
Abbildung 90: Wähler mit Ölgefäß
1. VORSICHT! Wähler auf ebener Fläche abstellen und gegen Umkip-
pen sichern. Ein instabil aufgestellter Wähler kann kippen und zu Verlet-
zungen und Sachschäden führen.
