5 Montage
5.4.2.3 Vorwähleranschlusskontakte bei Wenderschaltung VRC/VRE
ACHTUNG
Maschinenfabrik Reinhausen GmbH 2020
2. Hinweise auf der dem Auftrag zugrunde liegenden Maßzeichnung beach-
ten.

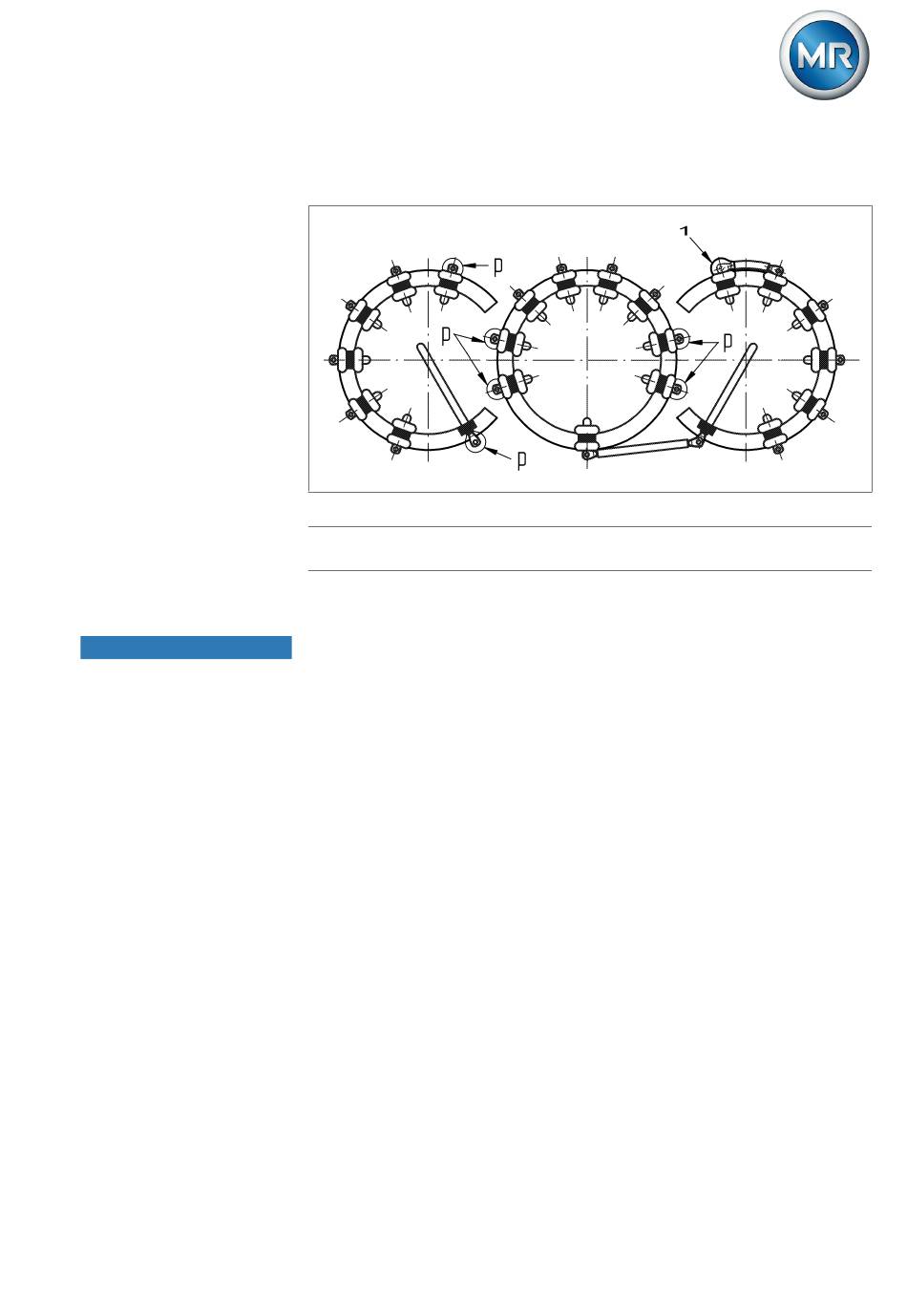

Abbildung 106: Papierisolierung
1 Anschluss bei MR bereits 3 mm
papierisoliert
Schäden am Laststufenschalter!
Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg-
lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu
Schäden am Laststufenschalter.
► Regelwicklungsanschlussleitungen im Bereich des Vorwählers so verle-
gen, dass sie ausreichend Abstand zu den beweglichen Teilen des Vor-
wählers haben.
Die Vorwähleranschlusskontakte (+) und (-) sind bei Wenderschaltung als
Anschlusslaschen mit Durchgangsbohrung für M10-Schrauben ausgeführt.
Der Anschlusskontakt K ist als verlängerter Feinwähleranschlusskontakt mit
Durchgangsbohrung für M10-Schrauben ausgeführt.
1. Regelwicklungsanschlussleitungen gemäß mitgeliefertem Anschluss-
schaltbild am Vorwähler befestigen. Kabelschuhe und Befestigungsmate-
rial gehören nicht zum Lieferumfang.
2. Jede Verschraubung durch geeignete Maßnahmen (z. B. durch Einsatz
von Spannscheiben) gegen Lösen und Setzen sichern. Dabei zwingend
Abschirmkappen befestigen, wenn diese im Lieferumfang enthalten sind.
5292950/01 DE
p Zu isolierende Anschlüsse
®
VACUTAP
VR I II III-Ex
103
