5 Montage
Maschinenfabrik Reinhausen GmbH 2020
Die Vorwähleranschlusskontakte (+) und (-) sind bei Grobstufenschaltung
mit den Feinwählerkontakten äußerlich identisch (Durchgangsbohrung für
M10-Schrauben, stets senkrecht angeordnet).
1. Regelwicklungsanschlussleitungen gemäß mitgeliefertem Anschluss-
schaltbild am Vorwähler befestigen. Kabelschuhe und Befestigungsmate-
rial gehören nicht zum Lieferumfang.
2. Jede Verschraubung durch geeignete Maßnahmen (z. B. durch Einsatz
von Spannscheiben) gegen Lösen und Setzen sichern. Dabei zwingend
Abschirmkappen befestigen, wenn diese im Lieferumfang enthalten sind.
Abschirmkappen schließen und auf korrekten Sitz achten. Schraubenkopf
und Mutter müssen komplett abgedeckt sein.

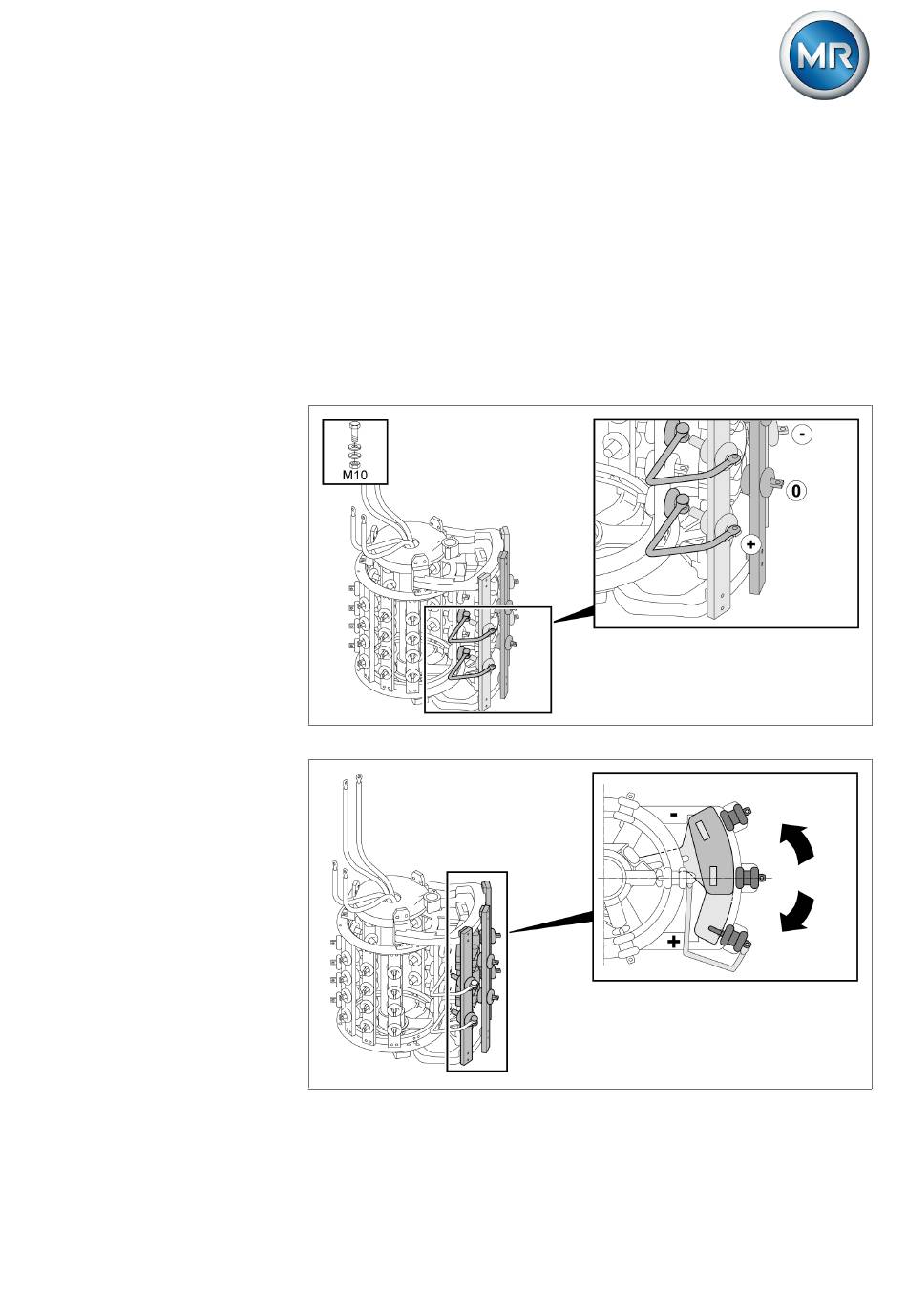

Abbildung 47: Vorwähleranschlusskontakte bei Grobstufenschaltung
Abbildung 48: Vorwähleranschlusskontakte bei Grobstufenschaltung (Draufsicht)
5292950/01 DE
®
VACUTAP
VR I II III-Ex
63
