178
VACUTAP
VR I II III-Ex

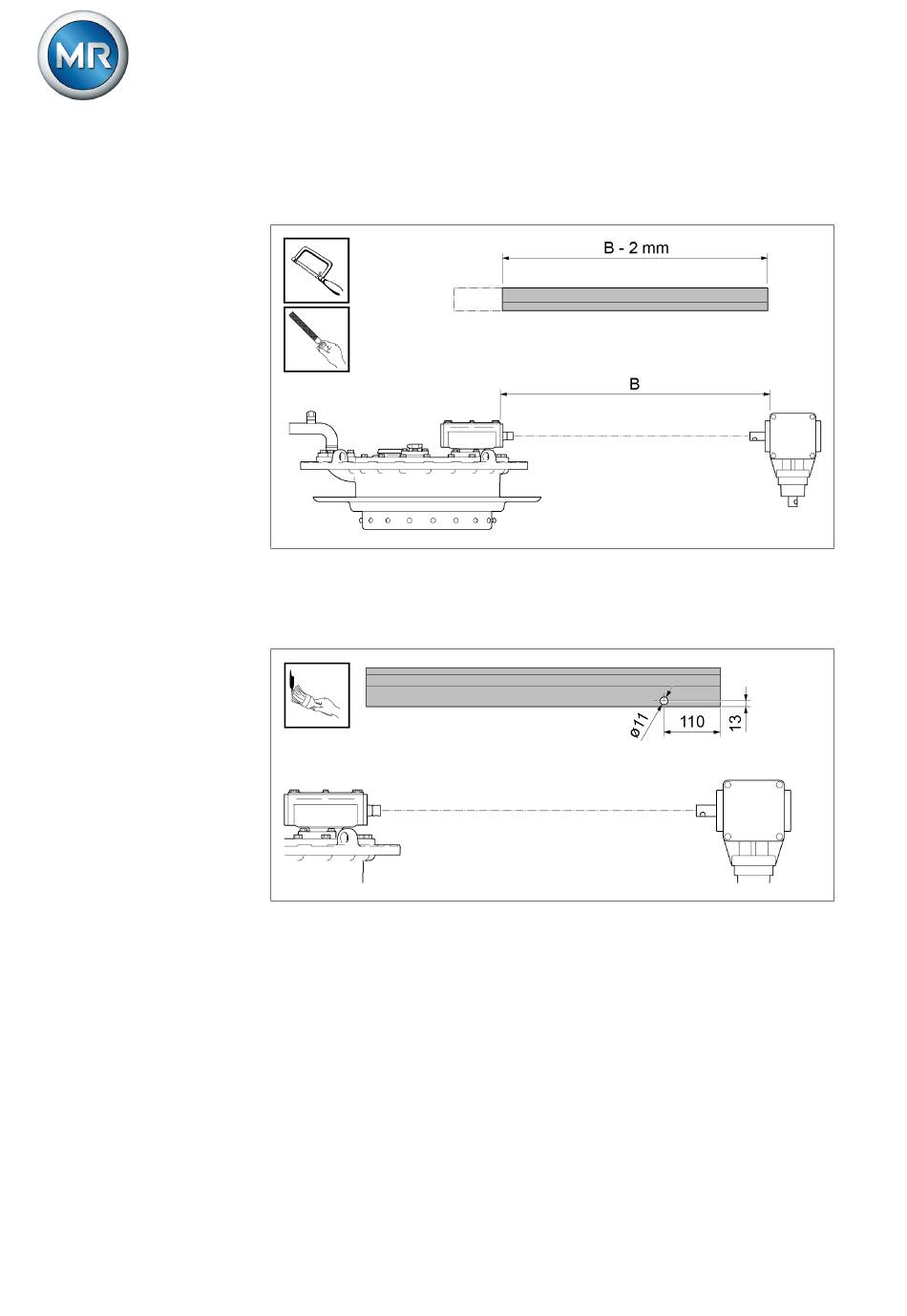

2. Lichte Weite B zwischen den Gehäusen der oberen Getriebestufe und
des Winkelgetriebes ermitteln. Schutzblech auf Länge B-2 mm abschnei-
den und Schnittstellen entgraten.
Abbildung 217: Schutzblech kürzen und entgraten
3. Für die separate Erdung mit Abstand von 110 mm vom Winkelgetriebe
aus in das Schutzblech ein Loch mit Durchmesser 11 mm bohren. Schutz-
blech durch Farbanstrich gegen Korrosion schützen.
Abbildung 218: Erdungsbohrung am Schutzblech anbringen
5292950/01 DE
5 Montage
Maschinenfabrik Reinhausen GmbH 2020
