5.4.2.11 Laststufenschalterableitung anschließen
Maschinenfabrik Reinhausen GmbH 2020
Am Ableitring des Ölgefäßes sind an mehreren Stellen Durchgangsbohrun-
gen von 13 mm Durchmesser zum Anschluss der Laststufenschalterablei-
tung vorhanden.
Gehen Sie wie folgt vor, um die Laststufenschalterableitung anzuschließen:
1. Laststufenschalterableitung an beliebiger Durchgangsbohrung am Ablei-
tring des Ölgefäßes anschließen.
2. Schraubenlänge beachten. Mindestabstand 2 mm zum Ölgefäß einhalten.
3. Schraubverbindung sichern.

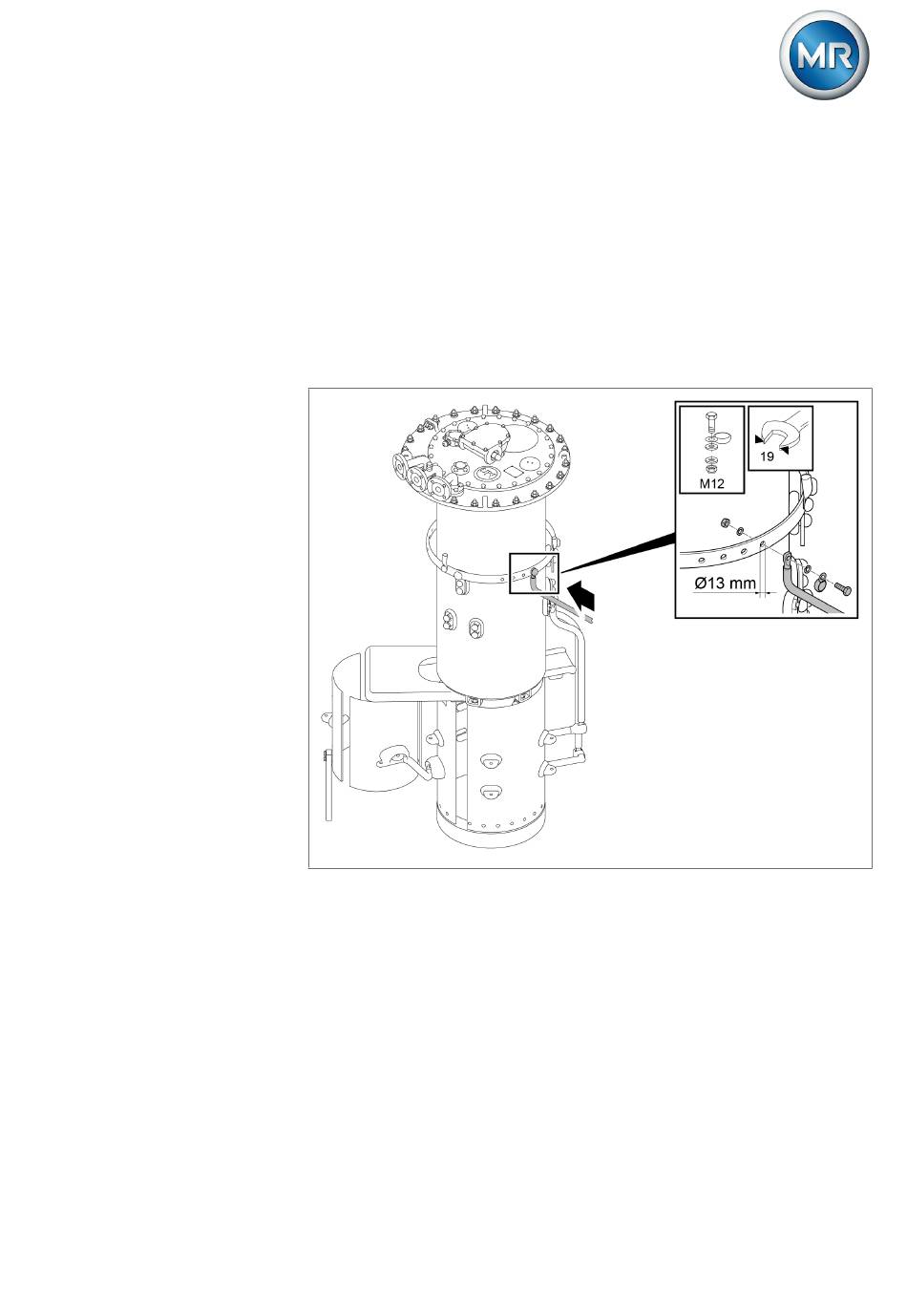

Abbildung 116: Laststufenschalterableitung anschließen
