5 Montage
5.5.2.3 Schutzrelais in Rohrleitung einbauen
Maschinenfabrik Reinhausen GmbH 2020
5. Litze für Klemmenkastendeckel einlegen und mit Schlitzschraube befesti-
gen.

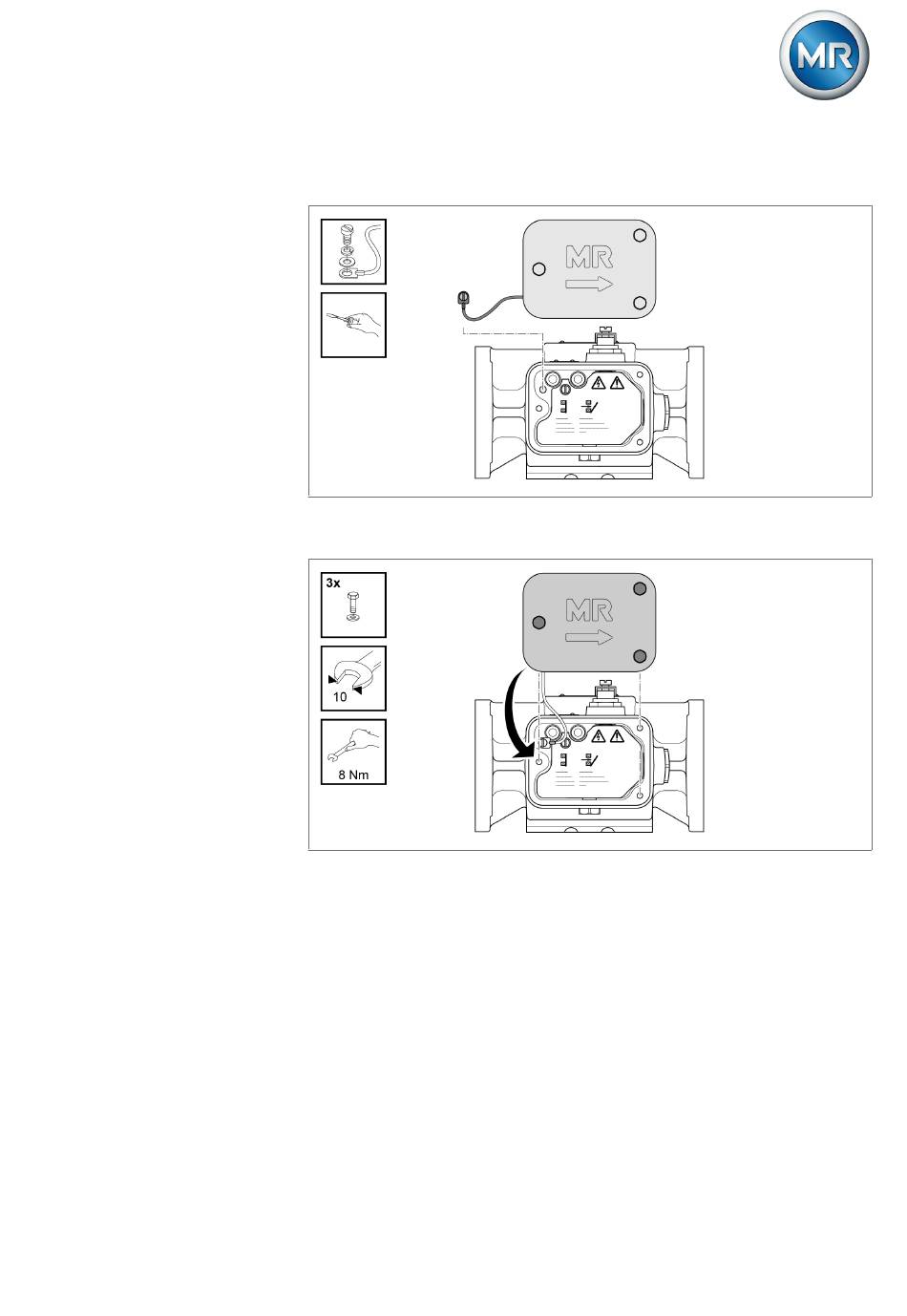

Abbildung 184: Klemmenkastendeckel
6. Klemmenkastendeckel anbringen und mit Schrauben verschließen.
Abbildung 185: Klemmenkastendeckel
Beachten Sie für den Einbau und die korrekte Funktion des Schutzrelais Fol-
gendes:
1. Sicherstellen, dass in der Rohrleitung und im Ausdehner keine Fremdkör-
per sind.
2. Schutzrelais so einbauen, dass es für spätere Wartungsarbeiten leicht zu-
gänglich ist.
3. Schutzrelais gut abgestützt und schwingungsfrei einbauen.
4. Die Prüftaster müssen sich oben befinden.
5. Der Innendurchmesser der Rohrleitung muss mindestens 25 mm betra-
gen.
