5.4.8.2.3.2 Ölsaugleitung einsetzen
ACHTUNG
5.4.8.2.3.3 Stellungsanzeige einsetzen ohne Mehrfachgrobwähler
®
142 VACUTAP VR I II III-Ex
Schäden am Laststufenschalter!
Schäden an Laststufenschalter und Ölsaugleitung durch falsche Einbaurei-
henfolge.
► Einbaureihenfolge zwingend beachten. Setzen Sie immer erst den Las-
tumschaltereinsatz und erst dann die Ölsaugleitung in das Ölgefäß ein.
1. Ölsaugleitung in Laststufenschalterkopf einsetzen.

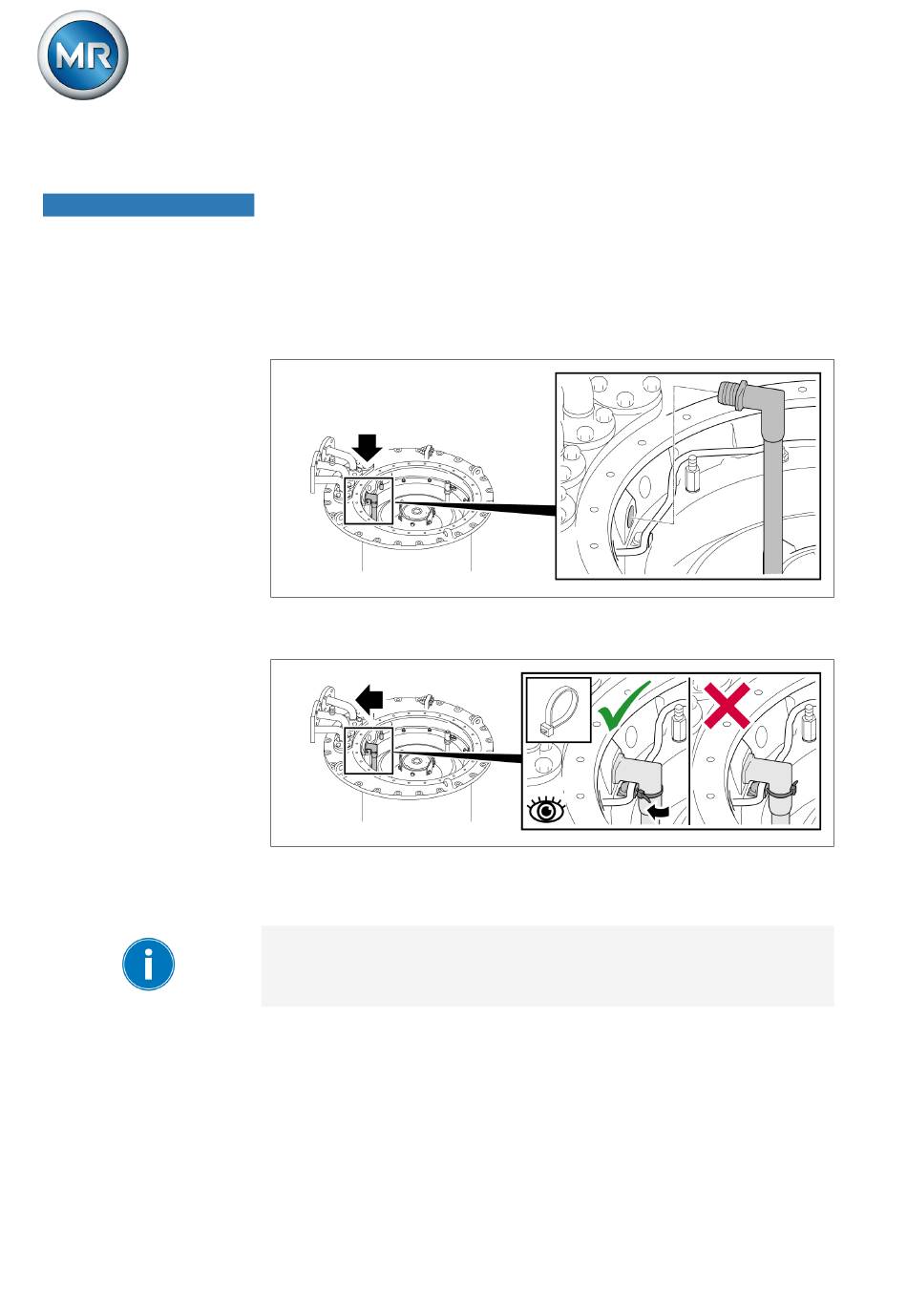

Abbildung 169: Ölsaugleitung einsetzen
2. Ölsaugleitung mit Kabelbinder an Haltewinkel fixieren.
Abbildung 170: Ölsaugleitung fixieren
Der Einbau der Stellungsanzeigescheibe ist durch den Mitnehmerstift nur in
der richtigen Lage möglich.
