144 VACUTAP VR I II III-Ex
2. Ziffernscheibe zwischen Blende und Halterung waagrecht einsetzen und
Deckscheibe aufsetzen. Stellungsanzeigescheibe und Deckscheibe so
ausrichten, dass sich eine durchgehend rote Linie ergibt.

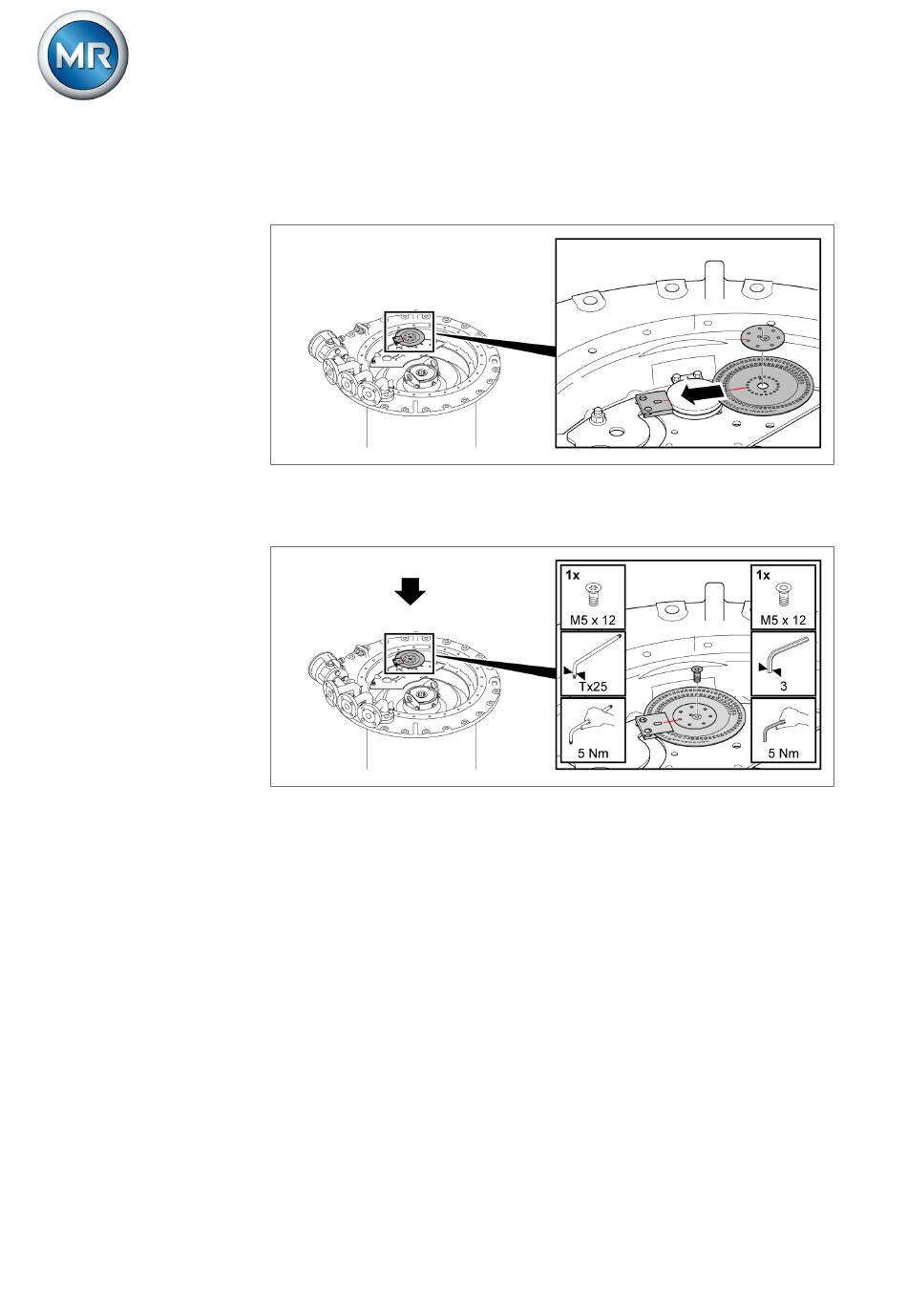

Abbildung 173: Ziffernscheibe einsetzen
3. Deckscheibe mit Senkkopfschraube befestigen. Die Senkkopfschraube
muss für einen Körnerschlag geeignet sein.
Abbildung 174: Deckscheibe befestigen
4. Senkkopfschraube mit Körnerschlag sichern.
