5.4.7.6 Stellungsanzeige einsetzen bei Mehrfachgrobwähler mit mehr als
®
128 VACUTAP VR I II III-Ex
35 Betriebsstellungen
1. Blende mit Halterung auf Anzeigewelle setzen und mit Sechskantschrau-
ben und zugehörigem Sicherungsblech befestigen.

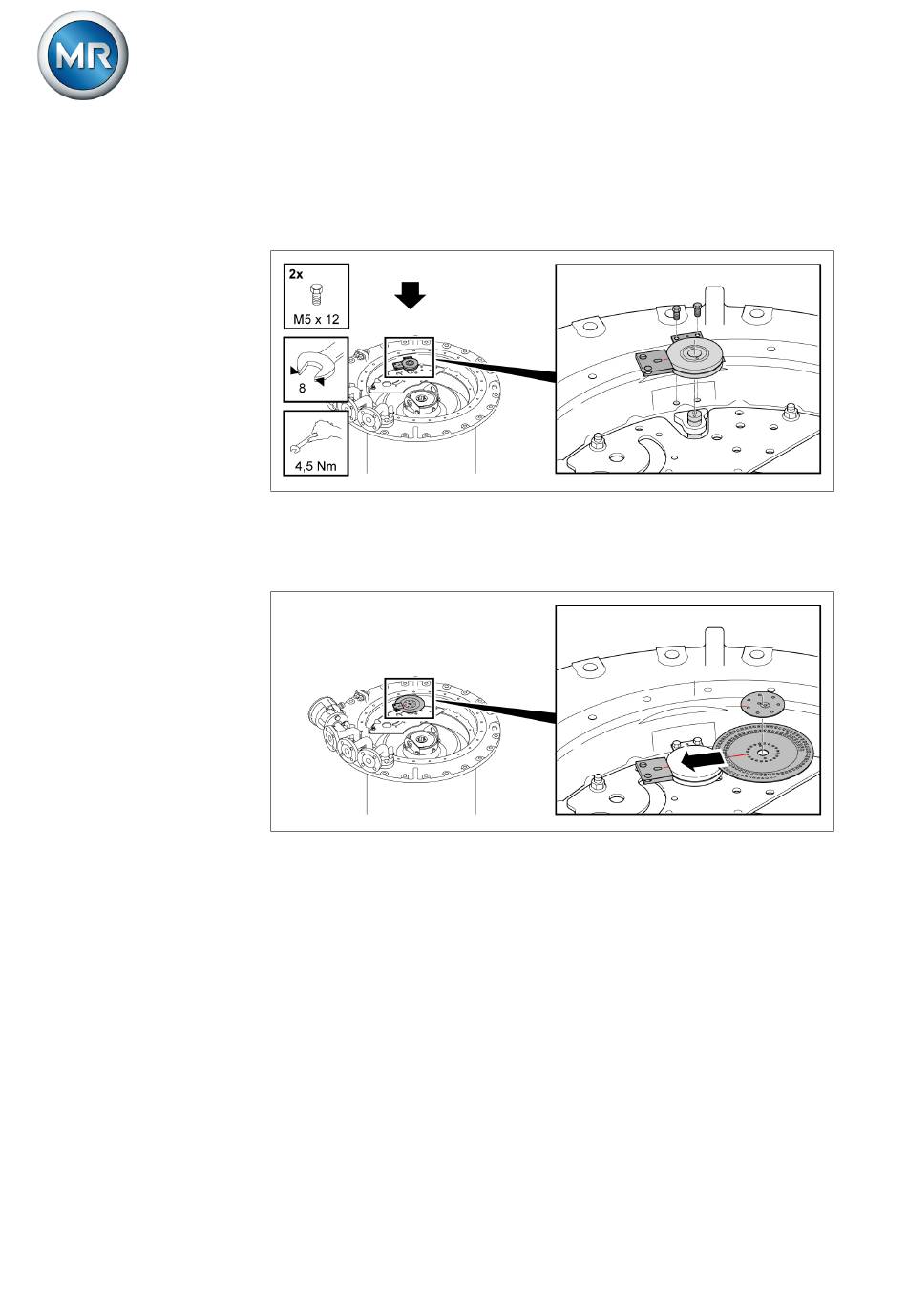

Abbildung 145: Blende aufsetzen
2. Ziffernscheibe zwischen Blende und Halterung waagrecht einsetzen und
Deckscheibe aufsetzen. Stellungsanzeigescheibe und Deckscheibe so
ausrichten, dass sich eine durchgehend rote Linie ergibt.
Abbildung 146: Ziffernscheibe einsetzen
