5 Montage
Maschinenfabrik Reinhausen GmbH 2020
6. Schraube für Schutzabdeckung entfernen und Schutzabdeckung abneh-
men.

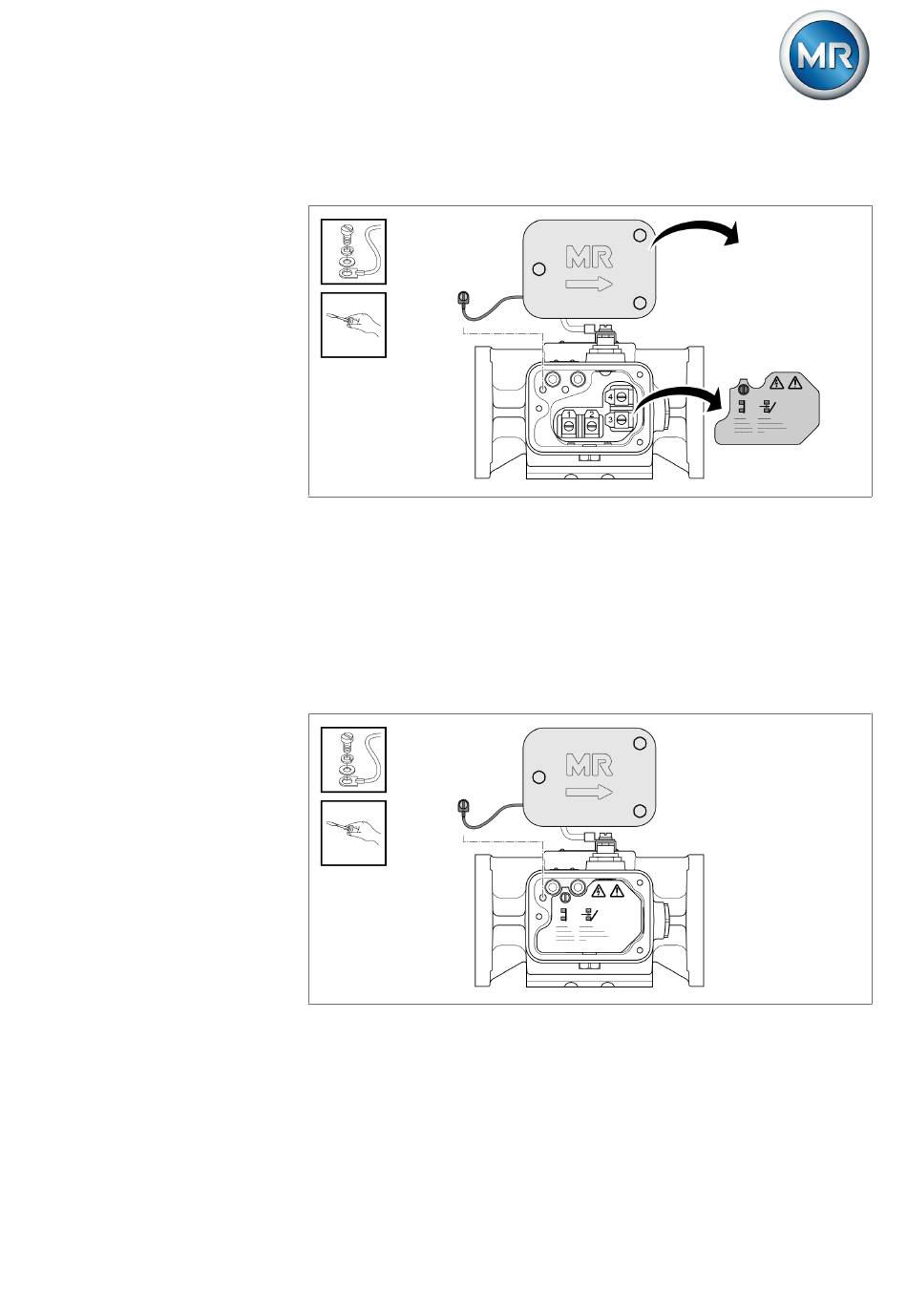

Abbildung 192: Klemmenkastendeckel und Schutzabdeckung
7. Ex-zertifizierte Kabel durch Kabelverschraubung in das Schutzrelais ein-
führen. Auf korrekte Verschraubung und Dichtheit der Kabelverschrau-
bung achten.
8. Elektrische Leitungen mit Leitungsquerschnitt von 1...4 mm
schlussschaltbild an Anschlussklemmen anschließen.
9. Schutzabdeckung einlegen und mit Schraube befestigen.
10. Litze für Klemmenkastendeckel einlegen und mit Schlitzschraube befes-
tigen.
Abbildung 193: Klemmenkastendeckel
5292950/01 DE
2
gemäß An-
®
VACUTAP
VR I II III-Ex
159
