5 Montage
5.4.7.7 Laststufenschalterkopfdeckel befestigen
Maschinenfabrik Reinhausen GmbH 2020
3. Deckscheibe mit Senkkopfschraube befestigen. Die Senkkopfschraube
muss für einen Körnerschlag geeignet sein.

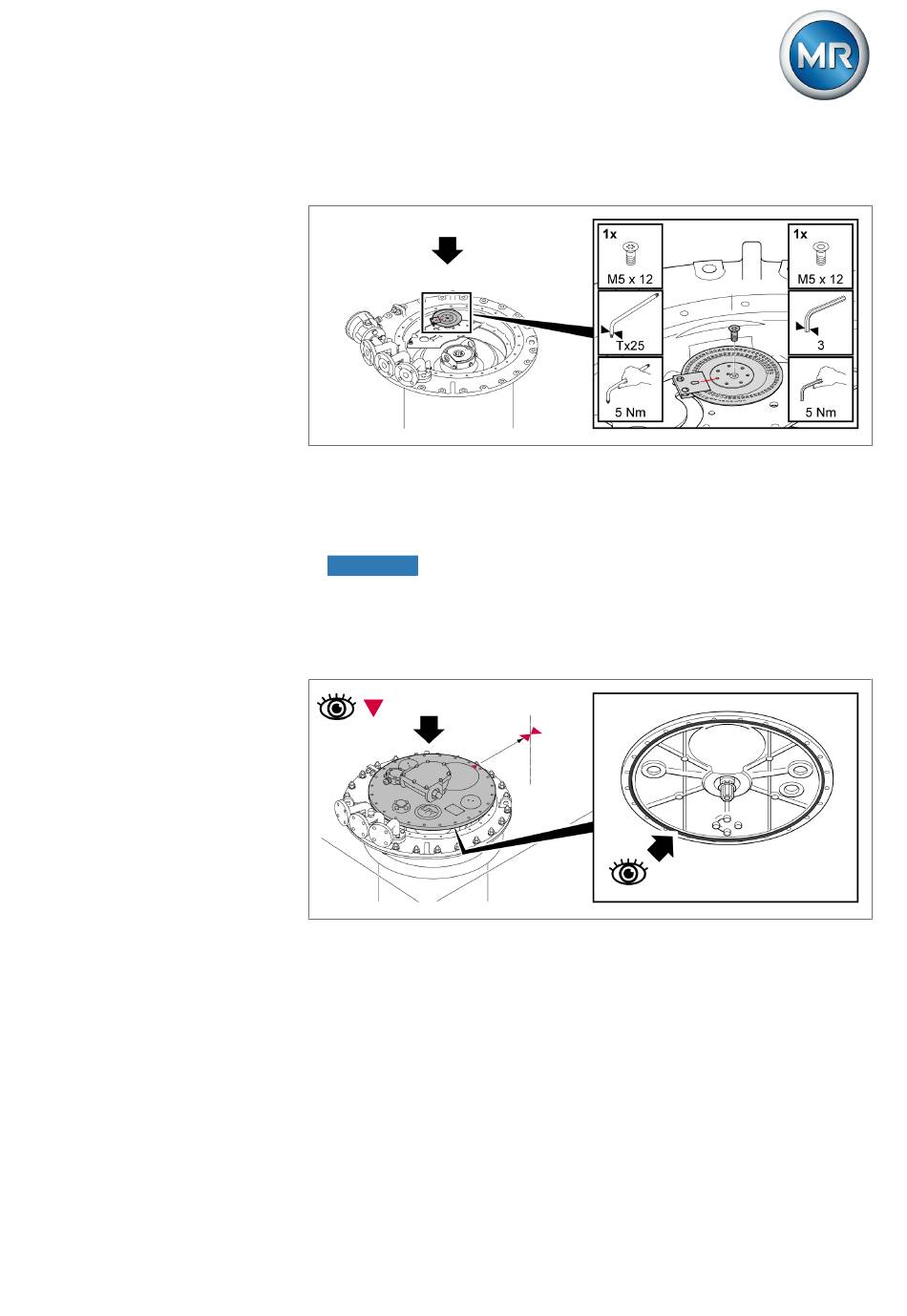

Abbildung 147: Deckscheibe befestigen
4. Senkkopfschraube mit Körnerschlag sichern.
1. ACHTUNG! Laststufenschalterkopfdeckel auf Laststufenschalterkopf set-
zen und darauf achten, den in den Laststufenschalterkopfdeckel eingeleg-
ten O-Ring nicht zu beschädigen. Ein beschädigter O-Ring führt zu
Ölaustritt und somit zu Schäden am Laststufenschalter. Des Weiteren
darauf achten, dass die roten Dreiecksmarkierungen an Laststufenschal-
terkopf und Laststufenschalterkopfdeckel übereinstimmen.
Abbildung 148: Laststufenschalterkopfdeckel mit O-Ring
