5 Montage
Maschinenfabrik Reinhausen GmbH 2020

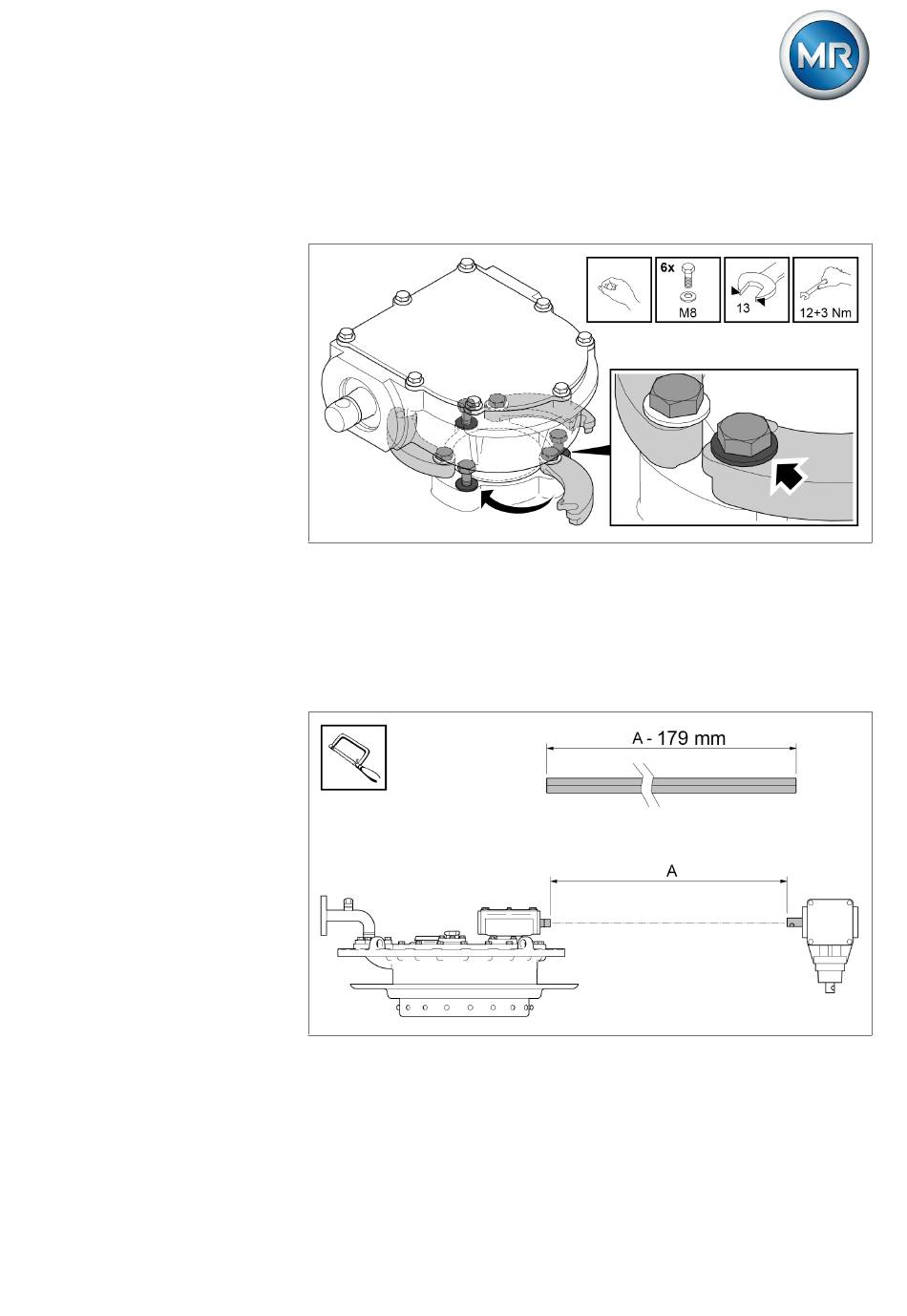

4. Druckringsegmente in Richtung Getriebestufe zurückschwenken und
Schrauben anziehen. Sicherstellen, dass die Sperrkantscheibe zwischen
Schraubenkopf und Druckringsegment liegt und die Druckringsegmente
fest am Gehäuse der Getriebestufe anliegen.
Abbildung 215: Druckringsegmente befestigen
Waagrechte Antriebswelle anbauen
Um die waagerechte Antriebswelle zu montieren, gehen Sie wie folgt vor:
1. Maß A zwischen Wellenende der oberen Getriebestufe und des Winkelge-
triebes ermitteln und Vierkantrohr unter Berücksichtigung des Isolators auf
Länge A–179 mm kürzen.
Abbildung 216: Vierkantrohr kürzen
5292950/01 DE
®
VACUTAP
VR I II III-Ex
177
