Mechanische Installation

4.7.2 Befestigung von E1h/E2h am Sockel

1. Heben Sie den Frequenzumrichter an und
platzieren Sie ihn auf dem Sockel. An der
Rückseite des Sockels befinden sich zwei
Schrauben, die in die zwei Langlöcher auf der
Rückseite des Gehäuses gleiten. Positionieren Sie
den Frequenzumrichter, indem Sie die Schrauben
4 4
nach oben oder unten justieren. Sichern Sie ihn
lose mit 2 M10-Sechskantmuttern und
Haltewinkeln. Siehe Abbildung 4.4.
2. Vergewissern Sie sich, dass ein Abstand von
mindestens 225 mm zur Luftzirkulation über dem
Frequenzumrichter vorhanden ist.
3. Vergewissern Sie sich, dass die Luftzufuhr unten
an der Vorderseite des Geräts nicht behindert ist.
4. Befestigen Sie das Gehäuse an der Oberseite des
Sockels rundum mit 6 M10x30-Schrauben. Siehe
Abbildung 4.5. Ziehen Sie jede Schraube lose an,
bis alle Schrauben montiert sind.
5. Ziehen Sie jede Schraube mit einem Anzugsdreh-
moment von 19 Nm fest.
6. Ziehen Sie die 2 M10-Sechskantmuttern an der
Rückseite des Gehäuses mit einem Drehmoment
von 19 Nm fest.
1
2
3
4
1 Gehäuse
2 Sockel
3 M10-Sechskantmutter

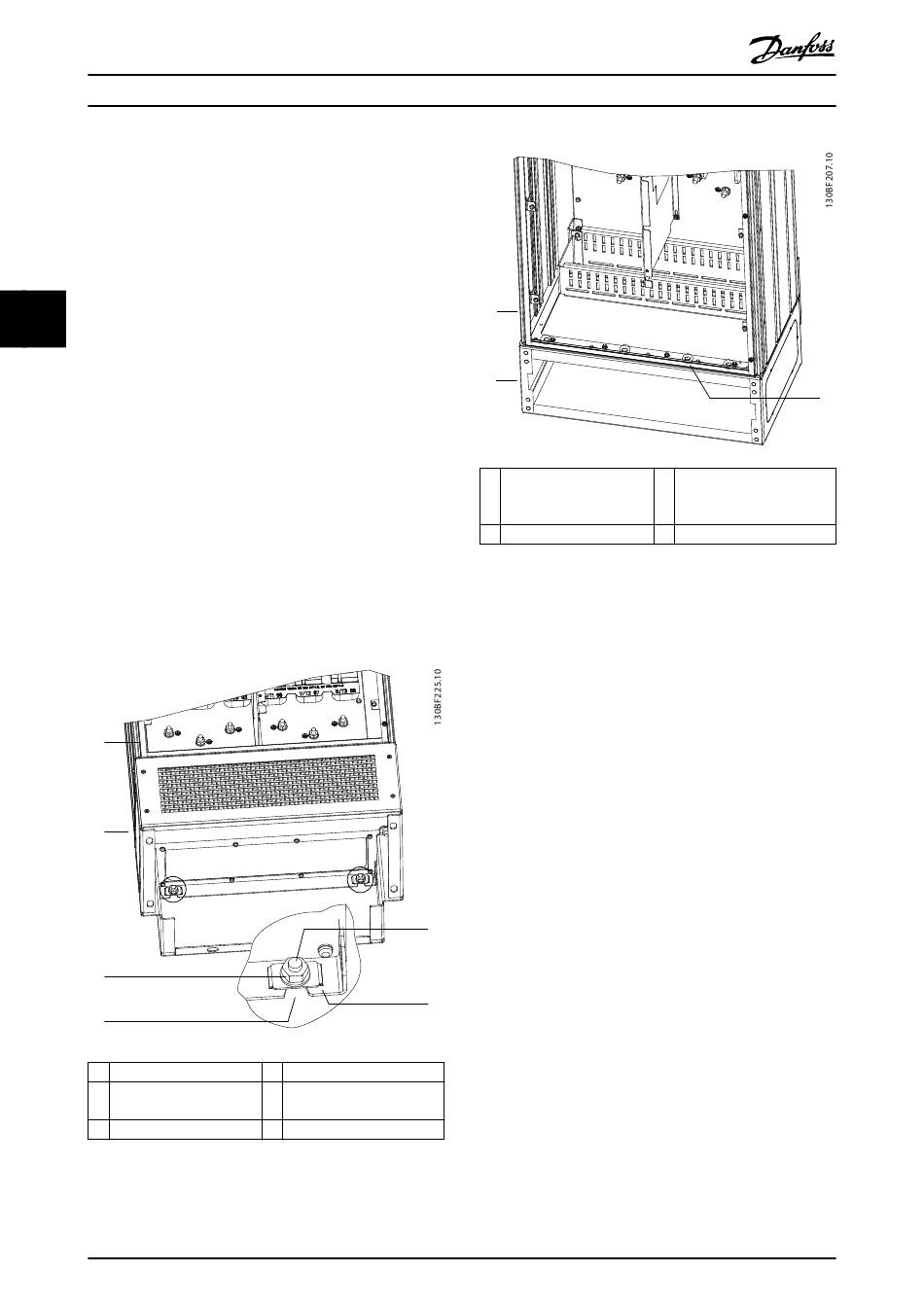

Abbildung 4.4 Montagepunkte für Befestigung des Gehäuse-
rückseite am Sockel
16
®
VLT AutomationDrive FC 302
5
6
4 Langloch in Gehäuse
5 Schraube an der Sockel-
rückseite
6 Haltewinkel
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
1
2
1 Gehäuse
2 Sockel
Abbildung 4.5 Montagepunkte für Befestigung des Gehäuses
am Sockel
4.7.3 Herstellen von Öffnungen für
Kabeldurchführungen
Die Bodenplatte zur Kabeleinführung besteht aus einer
Metallplatte mit Stiften entlang der Außenkante. Die
Bodenplatte stellt Kabeleinführungs- und Kabelabschluss-
punkte bereit. Sie müssen diese zum Sicherstellen der
Schutzart IP21/IP54 (Typ 1/Typ 12) installieren. Die
Bodenplatte wird zwischen dem Frequenzumrichter-
gehäuse und dem Sockel platziert. Je nach Ausrichtung der
Stifte können Sie die Bodenplatte im Inneren des Gehäuses
oder am Sockel installieren. Die Abmessungen der
Bodenplatte finden Sie in Kapitel 9.8.1 Außenabmessungen
E1h.
Siehe Abbildung 4.6 für die folgenden Schritte.
1. Brechen Sie die Kabeleinführungsöffnungen in
der Bodenplatte mit einer Blechstanze aus.
2. Führen Sie die Bodenplatte auf eine der
folgenden Weisen ein:
2a Um die Bodenplatte durch den Sockel
einzuführen, schieben Sie die
Bodenplatte durch den Schlitz (4) auf
der Vorderseite des Sockels ein.
2b Um die Bodenplatte durch das Gehäuse
einzuführen, bringen Sie die
Bodenplatte in einen Winkel, dass sie
3
3 M10x30-Schrauben
(Schrauben an hinterer Ecke
nicht dargestellt)
– –
