Mechanische Installation
4.8.1 Anbringen des E3h/E4h an einer
Montageplatte oder der Wand
1. Bohren Sie die Befestigungslöcher gemäß der
Gehäusegröße. Siehe Kapitel 9.8 Schaltschrankab-
messungen.
2. Befestigen Sie die Oberseite des Frequenzumrich-
tergehäuses an der Montageplatte oder der
4 4
Wand.
3. Befestigen Sie die Unterseite des Frequenzumrich-
tergehäuses an der Montageplatte oder der
Wand.
4.8.2 Herstellen von Öffnungen für
Kabeldurchführungen
Die Bodenplatte deckt die Unterseite des Frequenzumrich-
tergehäuses ab, Sie müssen diese installieren, um die
Schutzart IP20 sicherzustellen. Die Bodenplatte besteht aus
Kunststoffquadraten, die ausgeschnitten werden können,
um eine Kabeldurchführung zu den Anschlüssen zu
ermöglichen. Siehe Abbildung 4.7.
1. Nehmen Sie die untere Abdeckung und die
Klemmenabdeckung ab. Siehe Abbildung 4.8.
1a
1b
2. Ermitteln Sie die Größe und Position der Motor-,
Netz- und Massekabel. Notieren Sie ihre Position
und ihre Abmessungen.
3. Stellen Sie auf der Basis der Abmessungen und
Positionen der Kabel Öffnungen in der Kunststoff-
bodenplatte her, indem Sie die entsprechenden
Quadrate ausschneiden.
4. Schieben Sie die Kunststoffbodenplatte (7) in die
unteren Schienen der Klemmenabdeckung ein.
5. Neigen Sie die Vorderseite der Klemmenab-
deckung nach unten, bis die Befestigungspunkte
(8) auf den Schlitzwinkeln (6) aufliegen.
6. Stellen Sie sicher, dass die Seitenwände der
Klemmenabdeckung an der äußeren Schienen-
führung (5) sind.
7. Drücken Sie die Klemmenabdeckung bis zum
Schlitzwinkel hinein.
18
®
VLT
Lösen Sie die untere Abdeckung durch
Entfernen der 4 T25-Schrauben.
Entfernen Sie die 5 T20-Schrauben, mit
denen die Unterseite des Frequenzum-
richters an der Oberseite der
Abschlussabdeckung befestigt ist, und
ziehen Sie dann die Klemmenabdeckung
gerade heraus.
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
Refrigeration Drive FC 103
8. Neigen Sie die Vorderseite der Klemmenab-
deckung nach oben, bis die Befestigungsbohrung
unten im Laufwerk an der Schlüssellochbohrung
(9) in der Klemme ausgerichtet ist. Befestigen Sie
dies mit 2 T25-Schrauben mit einem
Drehmoment von 2,3 Nm.
9. Befestigen Sie die untere Abdeckung mit 3 T25-
Schrauben mit einem Drehmoment von 2,3 Nm.
1
2

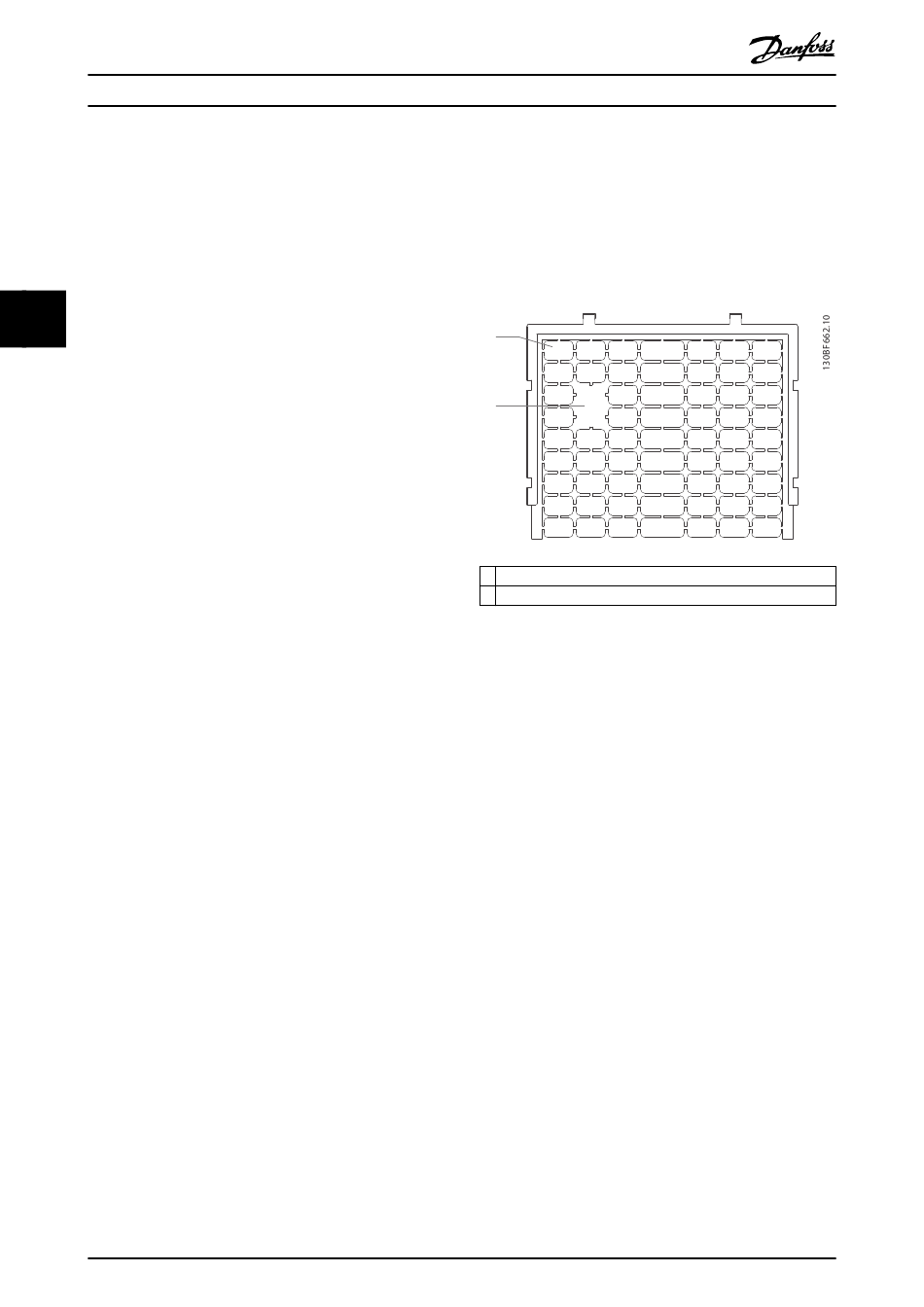

1 Kunststoffquadrat
2 Zur Kabeldurchführung entfernte Quadrate
Abbildung 4.7 Kunststoffbodenplatte
