VLT® Decentral Drive FCD 302
Bedienungsanleitung
Klemmen
PE
Installieren Sie Kondensatoren zur Leistungsfaktorkorrektur nicht zwischen dem Frequenzumrichter und dem Motor. Schließen
Sie kein Anlass- oder Polwechselgerät zwischen Frequenzumrichter und Motor an.
1. Schließen Sie den Motor an die Klemmen 96, 97 und 98 an.
2.
Schließen Sie die Erde an die Schutzleiterklemme an.
3. Stellen Sie sicher, dass die Abschirmung des Motorkabels an beiden Enden ordnungsgemäß geerdet ist (Motor und Fre-
quenzumrichter).

4.7.1 Erdung von abgeschirmten Kabeln

Erdungsschellen werden für Motor- und Steuerkabel mitgeliefert.

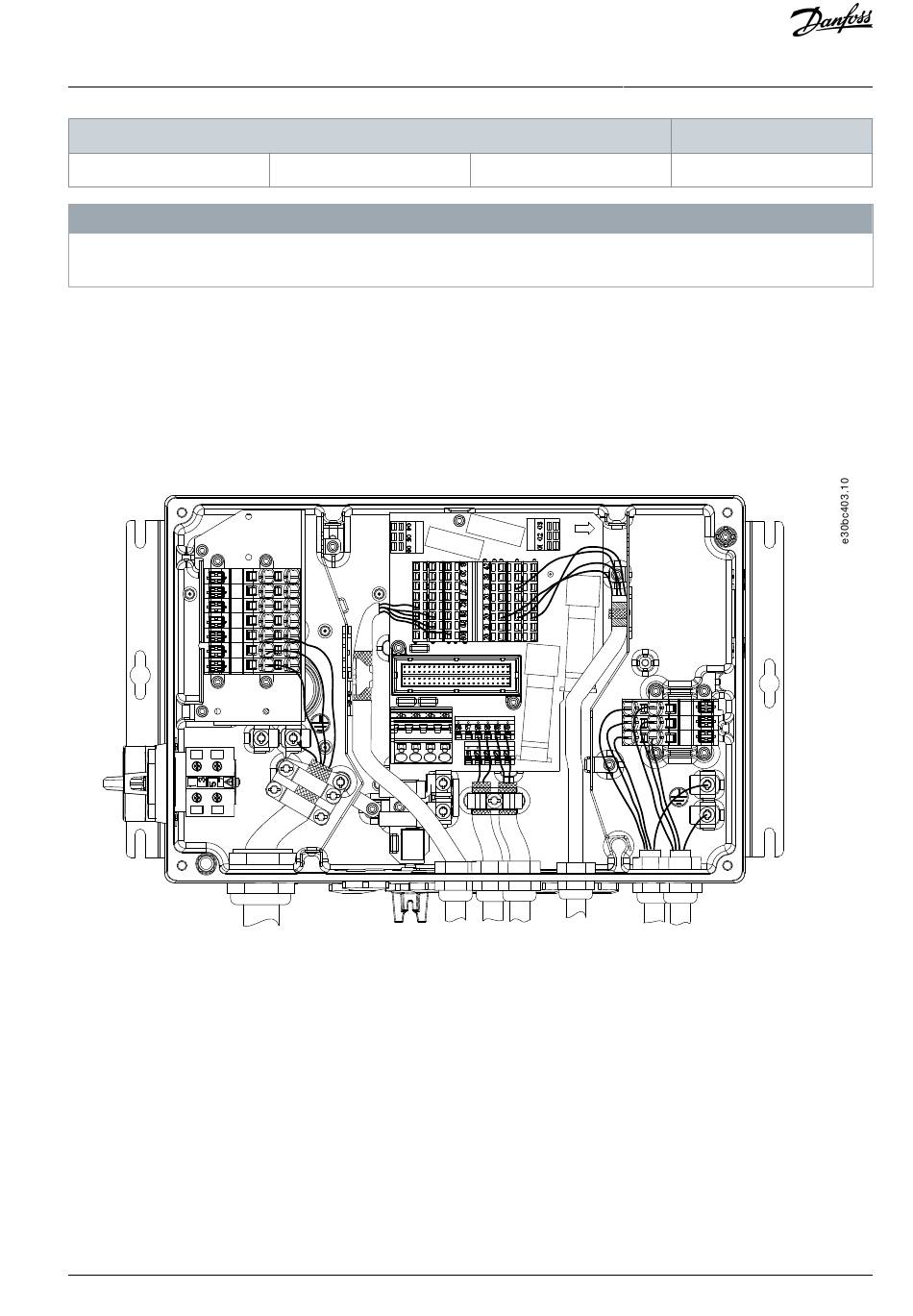

Abbildung 15: Erdungsschelle für Motor- und Steuerkabel (kleine Bauform)
Danfoss A/S ©
H I N W E I S
Elektrische Installation
Erdanschluss
AQ267036816112de-000101 / 130R0208 | 25
