Inbetriebnahme
8. Wählen Sie Parameter 6-11 Klemme 53 Skal.
Max.Spannung aus. Programmieren Sie den
minimalen externen Spannungssollwert an
Klemme 53 auf 10 V und drücken Sie [OK].
14.7%
Analog Reference
6-11 Terminal 53 High
Voltage
10.00 V
6 6

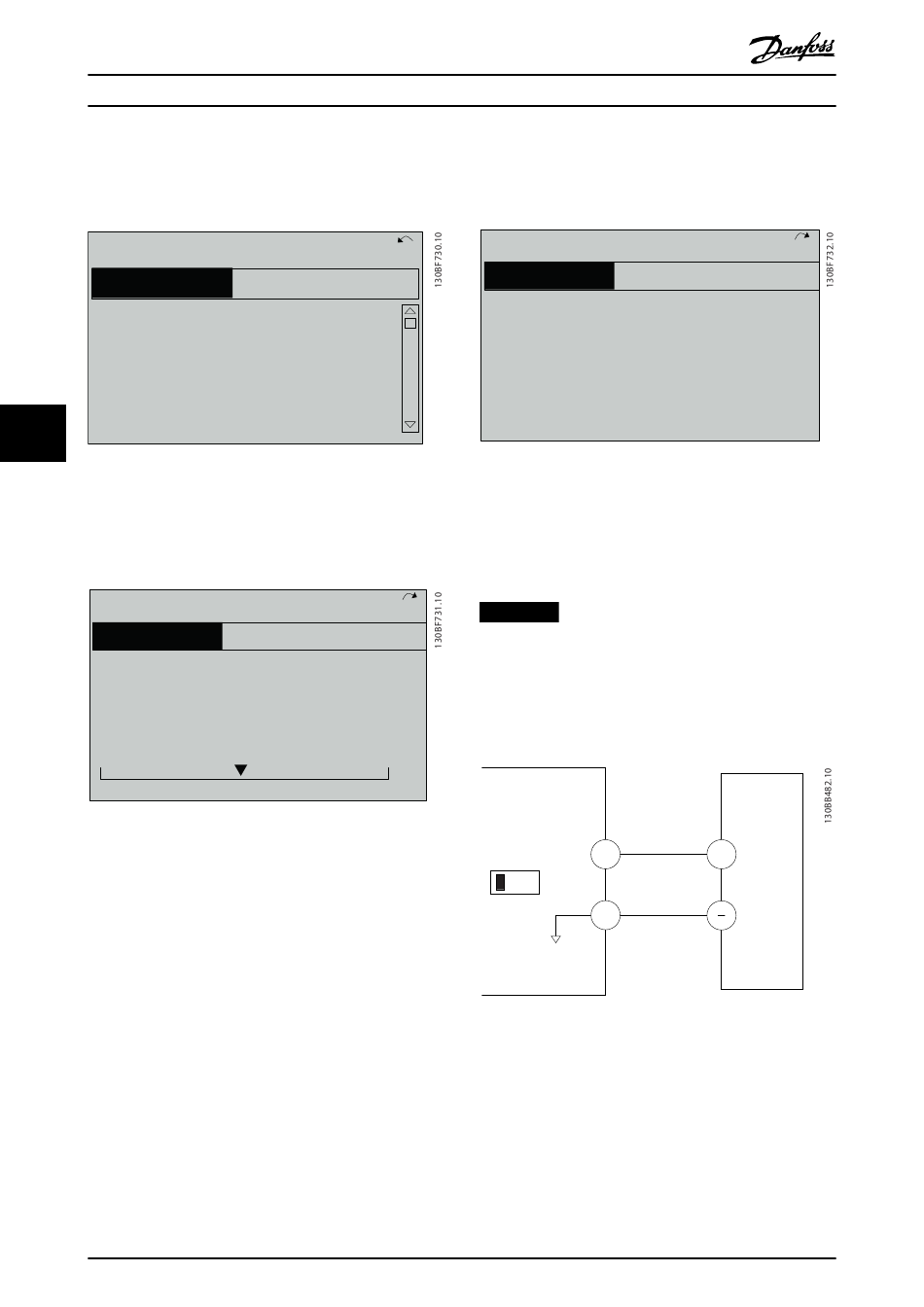

Abbildung 6.9 Parameter 6-11 Klemme 53 Skal. Max.Spannung
9. Wählen Sie Parameter 6-14 Klemme 53 Skal. Min.-
Soll/Istwert aus. Programmieren Sie den
minimalen Drehzahlsollwert an Klemme 53 auf 20
Hz und drücken Sie [OK].
14.7 %
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000020.000
Abbildung 6.10 Parameter 6-14 Klemme 53 Skal. Min.-Soll/
Istwert
52
®
VLT Refrigeration Drive FC 103
0.00A 1(1)
Q3-21
0.00 A 1(1)
Q3-21
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
10. Wählen Sie Parameter 6-15 Klemme 53 Skal. Max.-
Soll/Istwert aus. Programmieren Sie den
maximalen Drehzahlsollwert an Klemme 53 auf 50
Hz und drücken Sie [OK].
14.7 %
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
50.000
Abbildung 6.11 Parameter 6-15 Klemme 53 Skal. Max.-Soll/
Istwert
Wenn Sie jetzt ein externes Gerät, das ein Steuersignal von
0-10 V sendet, an Klemme 53 des Frequenzumrichters
anschließen, ist das System betriebsbereit.
HINWEIS
In Abbildung 6.11 befindet sich die Bildlaufleiste rechts
im Displays ganz unten. Diese Position zeigt an, dass das
Verfahren abgeschlossen ist.
Abbildung 6.12 zeigt das Anschlussbild, das zur Aktivierung
des Aufbaus des externen Geräts verwendet wird.
53
6-1*
U - I
A53
55
Abbildung 6.12 Anschlussbeispiel für ein externes Gerät, das
ein Steuersignal von 0-10 V sendet
0.00 A 1(1)
Q3-21
+
0-10V
