5.7 Klemmenabmessungen

5.7.1 E1h-Klemmenabmessungen
6X 613 (24.1)
1
515 (20.3)
485 (19.1)
200 (7.9)
0 (0.0)
1 Netzklemmen
2 Anschlussklemmen für Bremse oder Rückspeiseeinheit

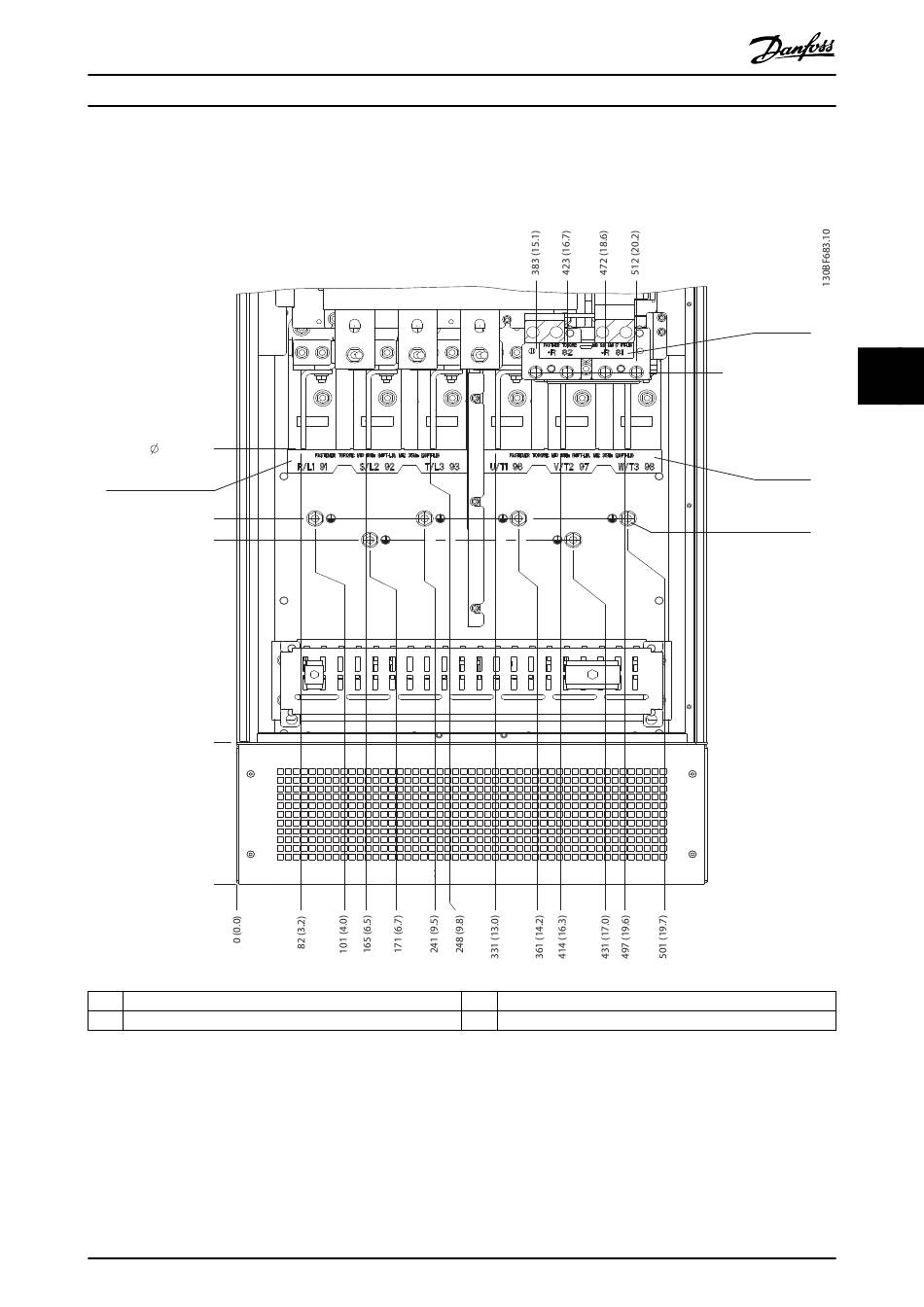

Abbildung 5.6 E1h-Klemmenabmessungen (Frontansicht)
MG16P203
Bedienungsanleitung
3 Motorklemmen
4 Erdungsklemmen, M10-Sechskantmutter
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
2
5
721 (28.4)
3
4
31
5
