Mechanische Installation
4.8.3 Installation der
Zwischenkreiskopplungs-/
Rückspeisungsklemmen
Die Zwischenkreiskopplungs-/Rückspeisungsklemmen auf
der Oberseite des Frequenzumrichters sind werkseitig nicht
installiert, um eine Beschädigung beim Versand zu
verhindern. Siehe Abbildung 4.9 für die folgenden Schritte.
4 4
1
2
3
4
5
1 Etikettbefestigung, M4
2 Etikett
3 Zwischenkreiskopplungs-/Rückspeisungsklemme
4 Klemmenbefestigung, M10
5 Klemmenplatte mit 2 Öffnungen

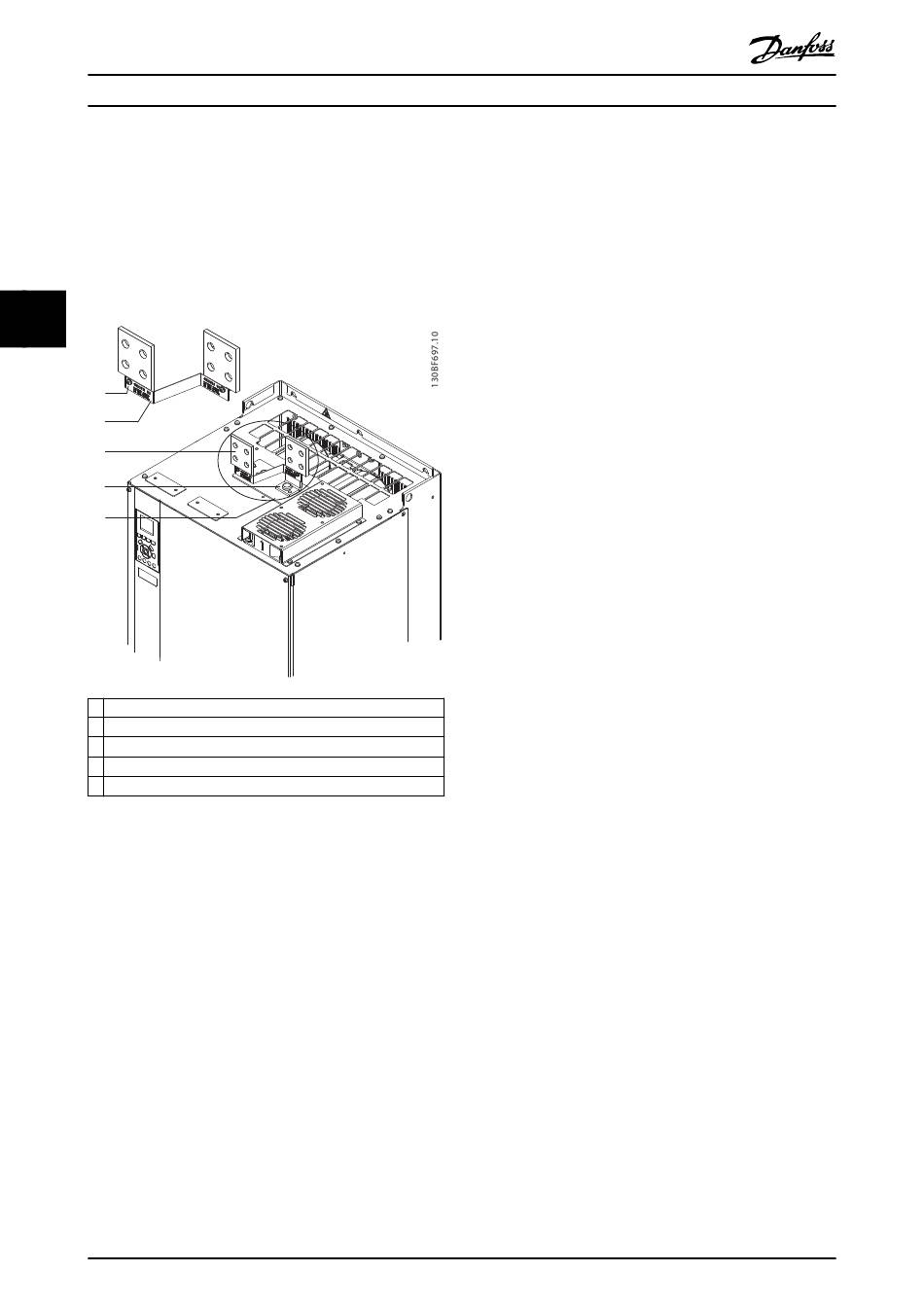

Abbildung 4.9 Zwischenkreiskopplungs-/Rückspeisungs-
klemmen
1. Entnehmen Sie die Klemmenplatte, 2 Klemmen,
Etikett und Befestigungen aus dem Beutel mit
Zubehör, der im Lieferumfang des Frequenzum-
richters enthalten ist.
2. Entfernen Sie die Abdeckung von der Zwischen-
kreiskopplungs-/Rückspeisungsöffnung an der
Oberseite des Frequenzumrichters. Legen Sie die
2 M5-Schrauben für die spätere Verwendung
beiseite.
3. Entfernen Sie den Kunststoffträger und instal-
lieren Sie die Klemmenplatte über der
Zwischenkreiskopplungs-/Rückspeisungsöffnung.
Befestigen Sie sie mit den 2 M5-Schrauben mit
einem Drehmoment von 2,3 Nm.
20
®
VLT Refrigeration Drive FC 103
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
4. Montieren Sie die beiden Klemmen an der
Klemmenplatte mit 1 M10-Schraube pro Klemme.
Ziehen Sie diese mit einem Anzugsdrehmoment
von 19 Nm an.
5. Bringen Sie das Etikett auf der Vorderseite der
Klemmen an, wie in Abbildung 4.9 dargestellt.
Befestigen Sie dies mit 2 M4-Schrauben mit
einem Drehmoment von 1,2 Nm.
