Elektrische Installation
1
2
3
4
L1
L2
L3
PE
5
1 SPS
2
Minimum 16 mm 2 (6 AWG) Potentialausgleich
3 Steuerleitungen
4 Mindestens 200 mm (7,9 Zoll) zwischen Steuerleitungen,
Motorkabeln und Netzkabeln.
5 Netzversorgung
6 Freiliegende (nicht lackierte) Oberfläche
7 Sternscheiben
8 Anschlusskabel für Bremse (abgeschirmt)
9 Motorkabel (abgeschirmt)

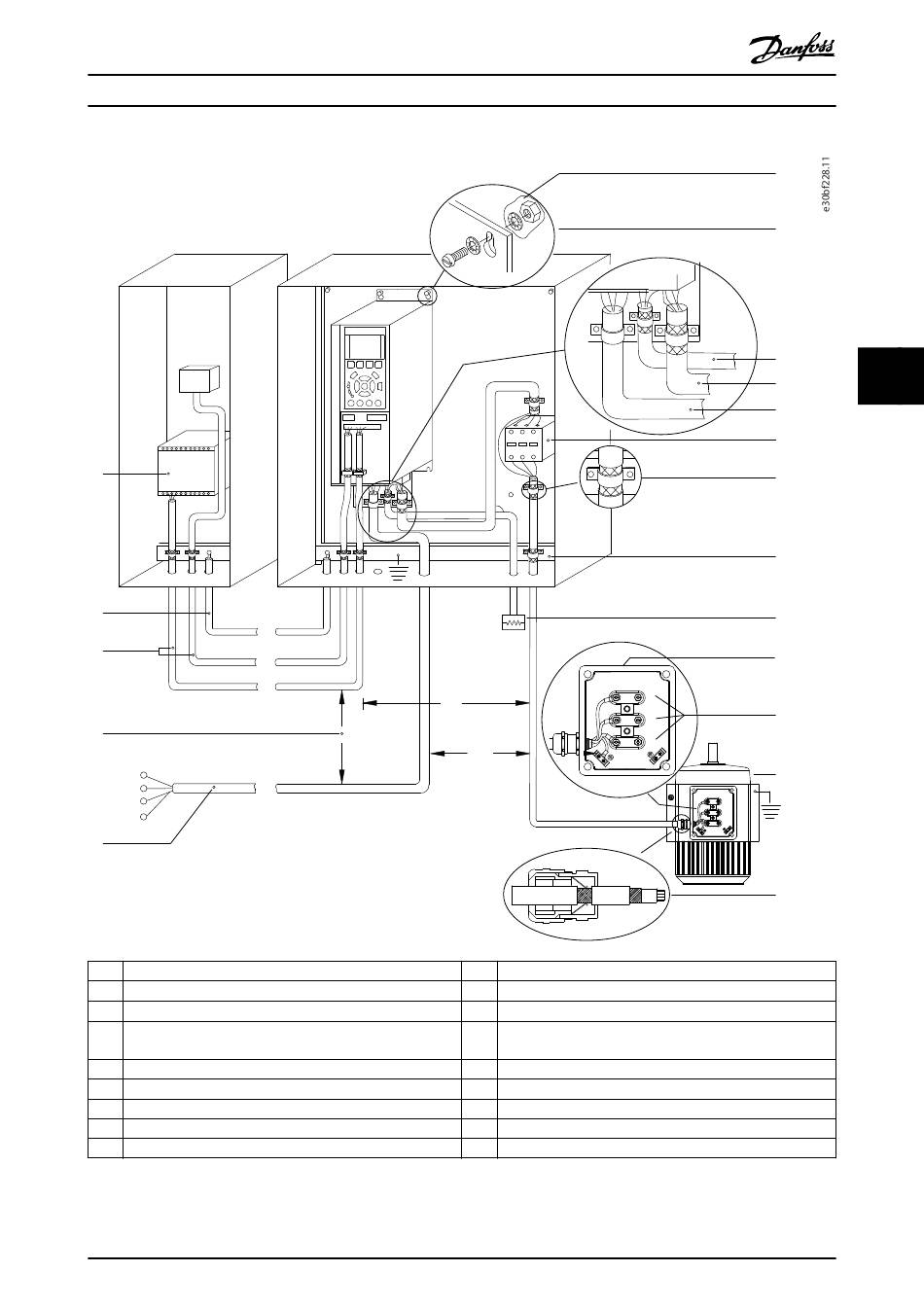

Abbildung 5.1 Beispiel für EMV-gerechte Installation
MG16P203
Bedienungsanleitung
90
4
4
10 Netzkabel (ungeschirmt)
11 Ausgangsschütz und ähnliche Optionen
12 Kabel abisoliert festklemmen
13 Bezugserde-Sammelschiene. Beachten Sie nationale und
örtliche Vorschriften für die Schaltschrankerdung.
14 Bremswiderstand
15 Metallkasten
16 Anschluss zum Motor
17 Motor
18 EMV-Kabelverschraubung
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
6
7
8
9
10
11
12
13
14
15
u
16
v
w
PE
17
18
5 5
