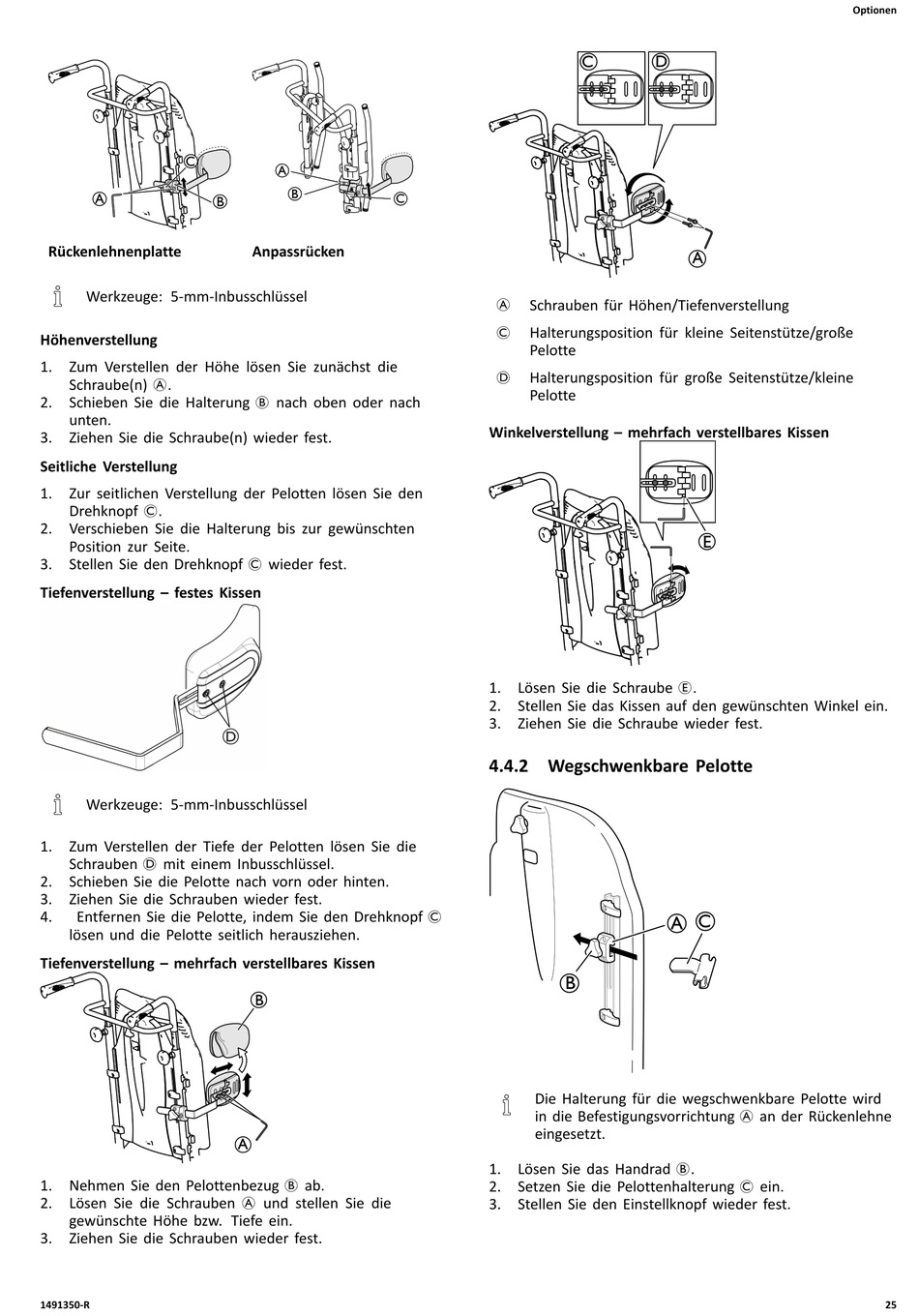

Wegschwenkbare Pelotte - Invacare Rea Azalea Gebrauchsanweisung

C
A
Rückenlehnenplatte
Werkzeuge: 5-mm-Inbusschlüssel
Höhenverstellung
1. Zum Verstellen der Höhe lösen Sie zunächst die
Schraube(n) A.
2. Schieben Sie die Halterung B nach oben oder nach
unten.
3. Ziehen Sie die Schraube(n) wieder fest.
Seitliche Verstellung
1. Zur seitlichen Verstellung der Pelotten lösen Sie den
Drehknopf C.
2. Verschieben Sie die Halterung bis zur gewünschten
Position zur Seite.
3. Stellen Sie den Drehknopf C wieder fest.
Tiefenverstellung – festes Kissen
Werkzeuge: 5-mm-Inbusschlüssel
1. Zum Verstellen der Tiefe der Pelotten lösen Sie die
Schrauben D mit einem Inbusschlüssel.
2. Schieben Sie die Pelotte nach vorn oder hinten.
3. Ziehen Sie die Schrauben wieder fest.
4. Entfernen Sie die Pelotte, indem Sie den Drehknopf C
lösen und die Pelotte seitlich herausziehen.
Tiefenverstellung – mehrfach verstellbares Kissen
1. Nehmen Sie den Pelottenbezug B ab.
2. Lösen Sie die Schrauben A und stellen Sie die
gewünschte Höhe bzw. Tiefe ein.
3. Ziehen Sie die Schrauben wieder fest.
1491350-R
A
B
B
Anpassrücken
B
A
C
A Schrauben für Höhen/Tiefenverstellung
Halterungsposition für kleine Seitenstütze/große
C
Pelotte
D Halterungsposition für große Seitenstütze/kleine
Pelotte
Winkelverstellung – mehrfach verstellbares Kissen
1. Lösen Sie die Schraube E.
2. Stellen Sie das Kissen auf den gewünschten Winkel ein.
3. Ziehen Sie die Schraube wieder fest.

4.4.2 Wegschwenkbare Pelotte

B
Die Halterung für die wegschwenkbare Pelotte wird
in die Befestigungsvorrichtung A an der Rückenlehne
eingesetzt.
1. Lösen Sie das Handrad B.
2. Setzen Sie die Pelottenhalterung C ein.
3. Stellen Sie den Einstellknopf wieder fest.
C D
A
A C
Optionen
25
