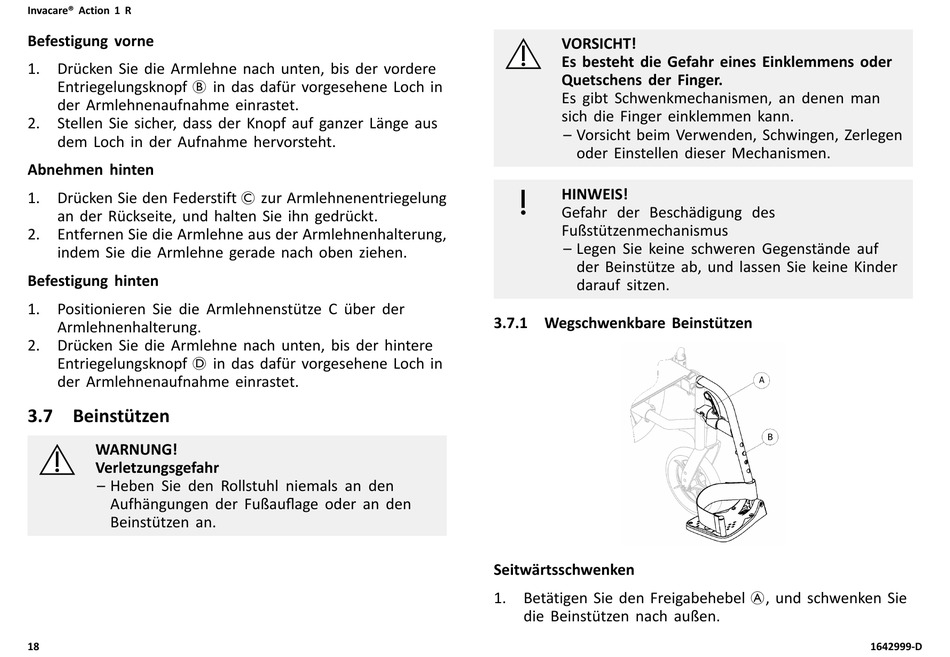

Invacare® Action 1 R
Befestigung vorne
1. Drücken Sie die Armlehne nach unten, bis der vordere
Entriegelungsknopf B in das dafür vorgesehene Loch in
der Armlehnenaufnahme einrastet.
2. Stellen Sie sicher, dass der Knopf auf ganzer Länge aus
dem Loch in der Aufnahme hervorsteht.
Abnehmen hinten
1. Drücken Sie den Federstift C zur Armlehnenentriegelung
an der Rückseite, und halten Sie ihn gedrückt.
2. Entfernen Sie die Armlehne aus der Armlehnenhalterung,
indem Sie die Armlehne gerade nach oben ziehen.
Befestigung hinten
1. Positionieren Sie die Armlehnenstütze C über der
Armlehnenhalterung.
2. Drücken Sie die Armlehne nach unten, bis der hintere
Entriegelungsknopf D in das dafür vorgesehene Loch in
der Armlehnenaufnahme einrastet.
3.7 Beinstützen
WARNUNG!
Verletzungsgefahr
– Heben Sie den Rollstuhl niemals an den
Aufhängungen der Fußauflage oder an den
Beinstützen an.
18
VORSICHT!
Es besteht die Gefahr eines Einklemmens oder
Quetschens der Finger.
Es gibt Schwenkmechanismen, an denen man
sich die Finger einklemmen kann.
– Vorsicht beim Verwenden, Schwingen, Zerlegen
oder Einstellen dieser Mechanismen.
HINWEIS!
Gefahr der Beschädigung des
Fußstützenmechanismus
– Legen Sie keine schweren Gegenstände auf
der Beinstütze ab, und lassen Sie keine Kinder
darauf sitzen.
3.7.1 Wegschwenkbare Beinstützen
Seitwärtsschwenken
1. Betätigen Sie den Freigabehebel A, und schwenken Sie
die Beinstützen nach außen.
1642999-D
