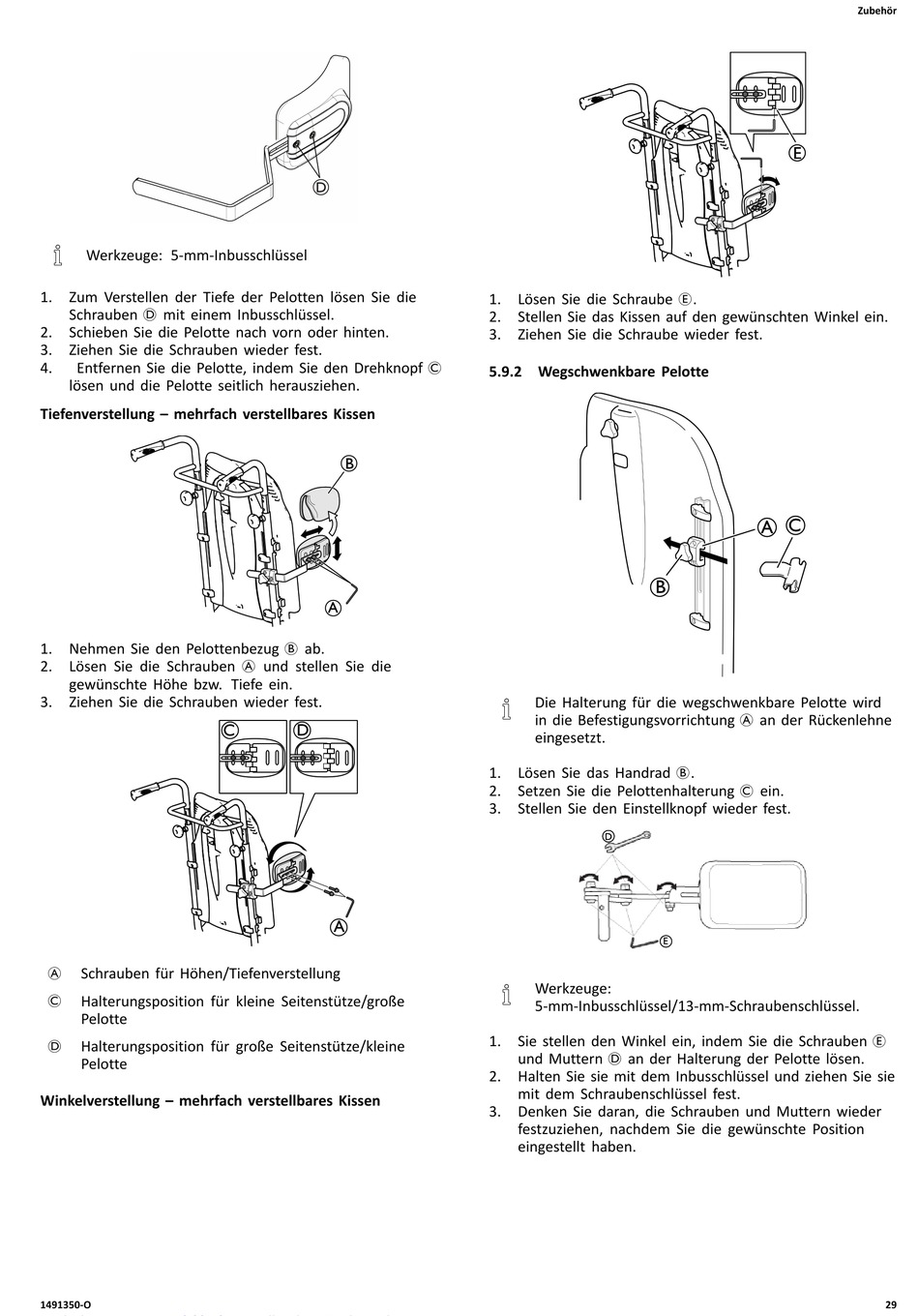

Wegschwenkbare Pelotte - Invacare Rea Azalea Base Gebrauchsanweisung

Werkzeuge: 5-mm-Inbusschlüssel
1. Zum Verstellen der Tiefe der Pelotten lösen Sie die
Schrauben D mit einem Inbusschlüssel.
2. Schieben Sie die Pelotte nach vorn oder hinten.
3. Ziehen Sie die Schrauben wieder fest.
4. Entfernen Sie die Pelotte, indem Sie den Drehknopf C
lösen und die Pelotte seitlich herausziehen.
Tiefenverstellung – mehrfach verstellbares Kissen
1. Nehmen Sie den Pelottenbezug B ab.
2. Lösen Sie die Schrauben A und stellen Sie die
gewünschte Höhe bzw. Tiefe ein.
3. Ziehen Sie die Schrauben wieder fest.
A Schrauben für Höhen/Tiefenverstellung
C Halterungsposition für kleine Seitenstütze/große
Pelotte
D Halterungsposition für große Seitenstütze/kleine
Pelotte
Winkelverstellung – mehrfach verstellbares Kissen
1491350-O
B
A
D
C
A
1. Lösen Sie die Schraube E.
2. Stellen Sie das Kissen auf den gewünschten Winkel ein.
3. Ziehen Sie die Schraube wieder fest.

5.9.2 Wegschwenkbare Pelotte

B
Die Halterung für die wegschwenkbare Pelotte wird
in die Befestigungsvorrichtung A an der Rückenlehne
eingesetzt.
1. Lösen Sie das Handrad B.
2. Setzen Sie die Pelottenhalterung C ein.
3. Stellen Sie den Einstellknopf wieder fest.
Werkzeuge:
5-mm-Inbusschlüssel/13-mm-Schraubenschlüssel.
1. Sie stellen den Winkel ein, indem Sie die Schrauben E
und Muttern D an der Halterung der Pelotte lösen.
2. Halten Sie sie mit dem Inbusschlüssel und ziehen Sie sie
mit dem Schraubenschlüssel fest.
3. Denken Sie daran, die Schrauben und Muttern wieder
festzuziehen, nachdem Sie die gewünschte Position
eingestellt haben.
Zubehör
A C
