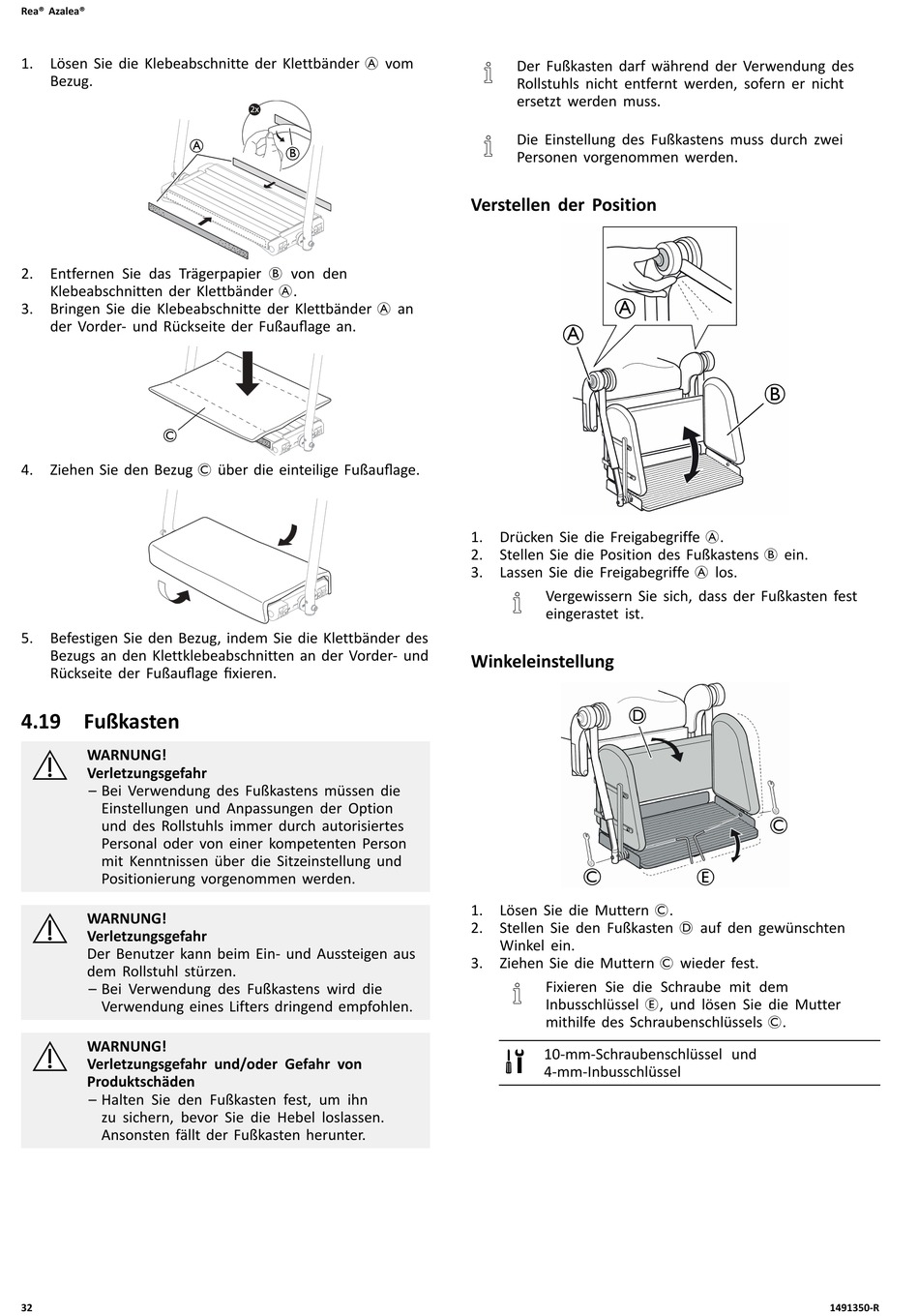

Rea® Azalea®
1. Lösen Sie die Klebeabschnitte der Klettbänder A vom
Bezug.
A
2. Entfernen Sie das Trägerpapier B von den
Klebeabschnitten der Klettbänder A.
3. Bringen Sie die Klebeabschnitte der Klettbänder A an
der Vorder- und Rückseite der Fußauflage an.
4. Ziehen Sie den Bezug C über die einteilige Fußauflage.
5. Befestigen Sie den Bezug, indem Sie die Klettbänder des
Bezugs an den Klettklebeabschnitten an der Vorder- und
Rückseite der Fußauflage fixieren.
4.19 Fußkasten
WARNUNG!
Verletzungsgefahr
– Bei Verwendung des Fußkastens müssen die
Einstellungen und Anpassungen der Option
und des Rollstuhls immer durch autorisiertes
Personal oder von einer kompetenten Person
mit Kenntnissen über die Sitzeinstellung und
Positionierung vorgenommen werden.
WARNUNG!
Verletzungsgefahr
Der Benutzer kann beim Ein- und Aussteigen aus
dem Rollstuhl stürzen.
– Bei Verwendung des Fußkastens wird die
Verwendung eines Lifters dringend empfohlen.
WARNUNG!
Verletzungsgefahr und/oder Gefahr von
Produktschäden
– Halten Sie den Fußkasten fest, um ihn
zu sichern, bevor Sie die Hebel loslassen.
Ansonsten fällt der Fußkasten herunter.
32
B
Der Fußkasten darf während der Verwendung des
Rollstuhls nicht entfernt werden, sofern er nicht
ersetzt werden muss.
Die Einstellung des Fußkastens muss durch zwei
Personen vorgenommen werden.

Verstellen der Position

1. Drücken Sie die Freigabegriffe A.
2. Stellen Sie die Position des Fußkastens B ein.
3. Lassen Sie die Freigabegriffe A los.
Vergewissern Sie sich, dass der Fußkasten fest
eingerastet ist.

Winkeleinstellung

1. Lösen Sie die Muttern C.
2. Stellen Sie den Fußkasten D auf den gewünschten
Winkel ein.
3. Ziehen Sie die Muttern C wieder fest.
Fixieren Sie die Schraube mit dem
Inbusschlüssel E, und lösen Sie die Mutter
mithilfe des Schraubenschlüssels C.
10-mm-Schraubenschlüssel und
4-mm-Inbusschlüssel
