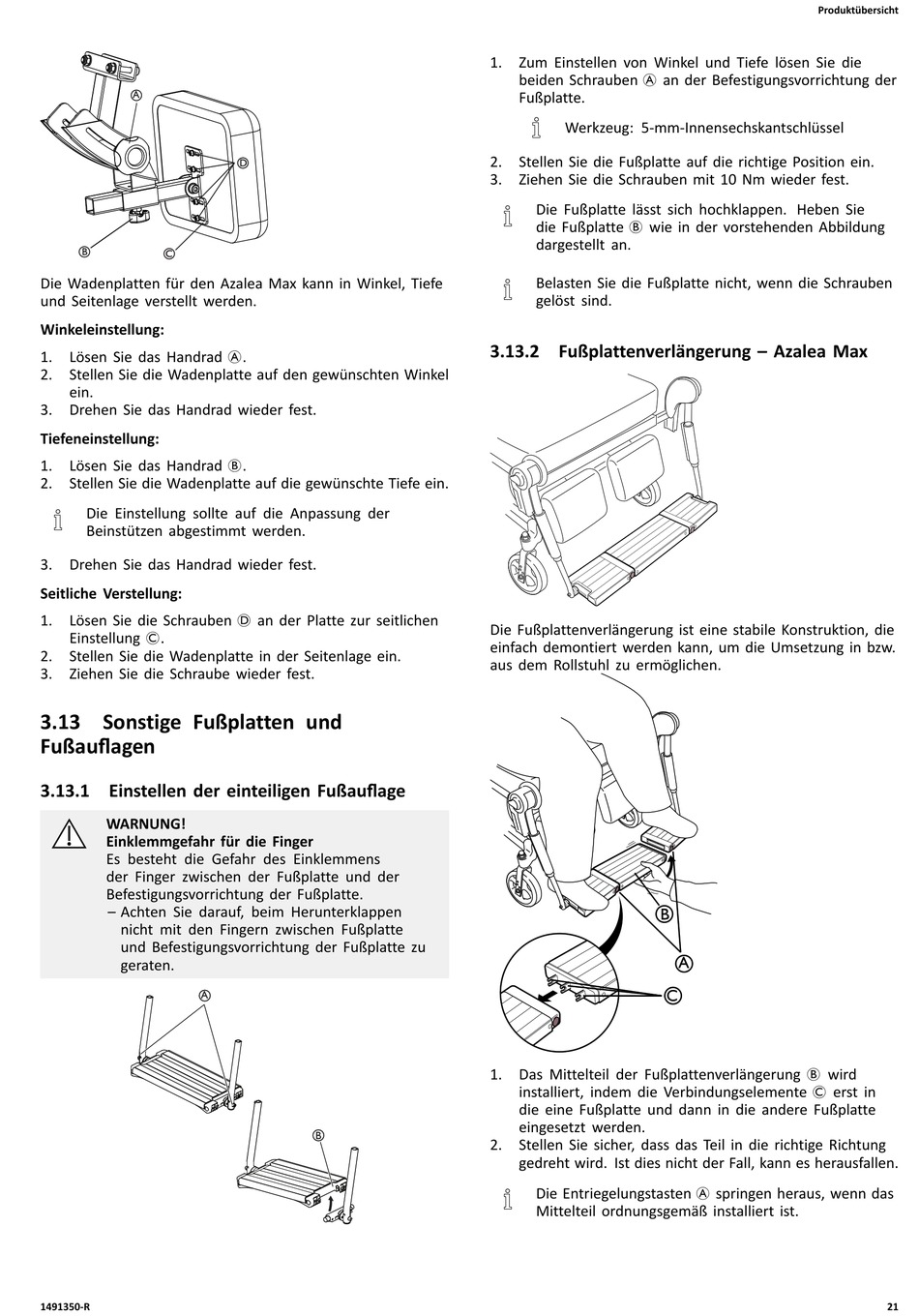

Die Wadenplatten für den Azalea Max kann in Winkel, Tiefe
und Seitenlage verstellt werden.
Winkeleinstellung:
1. Lösen Sie das Handrad A.
2. Stellen Sie die Wadenplatte auf den gewünschten Winkel
ein.
3. Drehen Sie das Handrad wieder fest.
Tiefeneinstellung:
1. Lösen Sie das Handrad B.
2. Stellen Sie die Wadenplatte auf die gewünschte Tiefe ein.
Die Einstellung sollte auf die Anpassung der
Beinstützen abgestimmt werden.
3. Drehen Sie das Handrad wieder fest.
Seitliche Verstellung:
1. Lösen Sie die Schrauben D an der Platte zur seitlichen
Einstellung C.
2. Stellen Sie die Wadenplatte in der Seitenlage ein.
3. Ziehen Sie die Schraube wieder fest.
3.13 Sonstige Fußplatten und
Fußauflagen
3.13.1 Einstellen der einteiligen Fußauflage
WARNUNG!
Einklemmgefahr für die Finger
Es besteht die Gefahr des Einklemmens
der Finger zwischen der Fußplatte und der
Befestigungsvorrichtung der Fußplatte.
– Achten Sie darauf, beim Herunterklappen
nicht mit den Fingern zwischen Fußplatte
und Befestigungsvorrichtung der Fußplatte zu
geraten.
A
1491350-R
D
B
1. Zum Einstellen von Winkel und Tiefe lösen Sie die
beiden Schrauben A an der Befestigungsvorrichtung der
Fußplatte.
Werkzeug: 5-mm-Innensechskantschlüssel
2. Stellen Sie die Fußplatte auf die richtige Position ein.
3. Ziehen Sie die Schrauben mit 10 Nm wieder fest.
Die Fußplatte lässt sich hochklappen. Heben Sie
die Fußplatte B wie in der vorstehenden Abbildung
dargestellt an.
Belasten Sie die Fußplatte nicht, wenn die Schrauben
gelöst sind.
3.13.2 Fußplattenverlängerung – Azalea Max
Die Fußplattenverlängerung ist eine stabile Konstruktion, die
einfach demontiert werden kann, um die Umsetzung in bzw.
aus dem Rollstuhl zu ermöglichen.
B
1. Das Mittelteil der Fußplattenverlängerung B wird
installiert, indem die Verbindungselemente C erst in
die eine Fußplatte und dann in die andere Fußplatte
eingesetzt werden.
2. Stellen Sie sicher, dass das Teil in die richtige Richtung
gedreht wird. Ist dies nicht der Fall, kann es herausfallen.
Die Entriegelungstasten A springen heraus, wenn das
Mittelteil ordnungsgemäß installiert ist.
Produktübersicht
A
C
