Rea® Azalea®

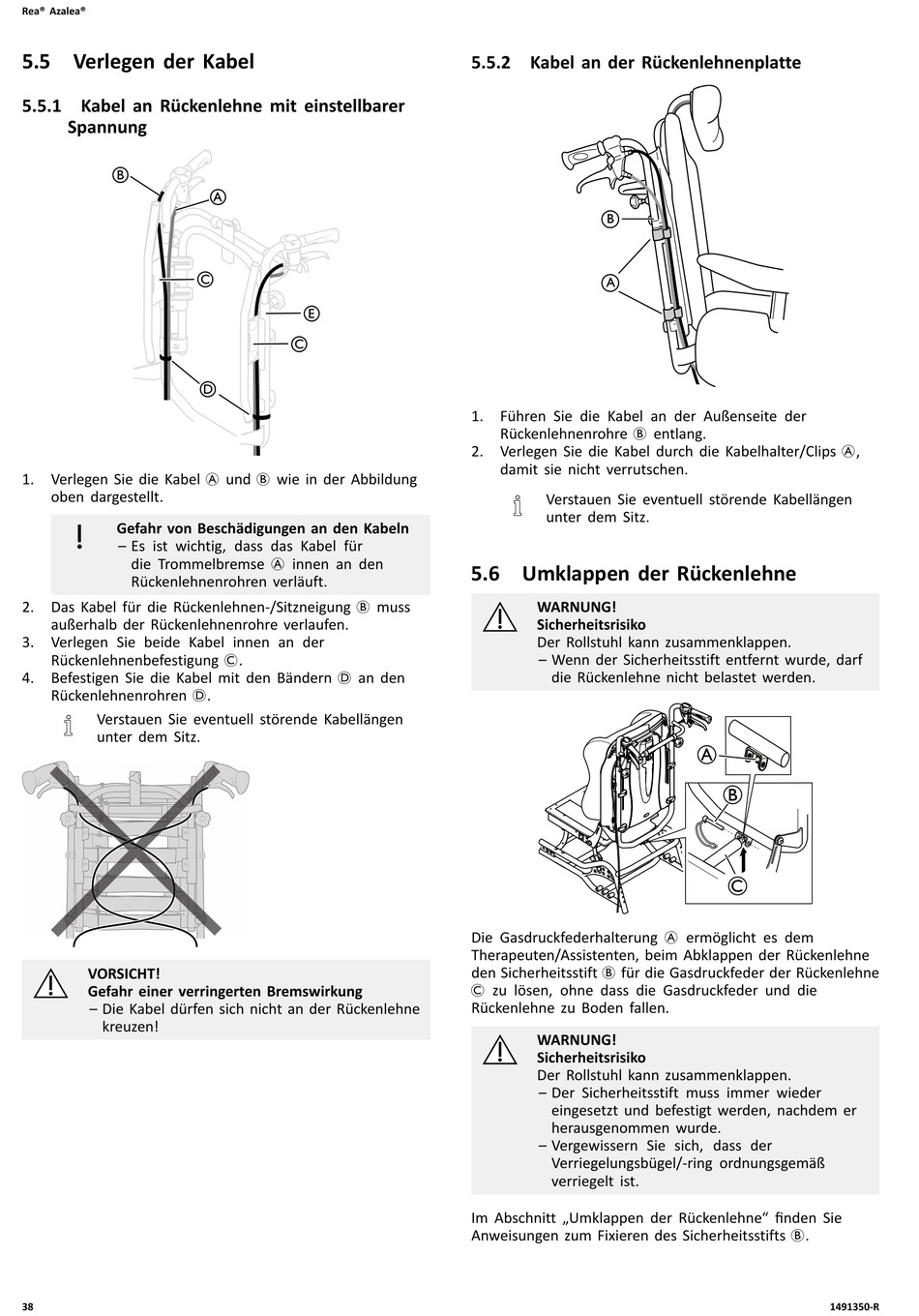

5.5 Verlegen der Kabel

5.5.1 Kabel an Rückenlehne mit einstellbarer
Spannung
B
1. Verlegen Sie die Kabel A und B wie in der Abbildung
oben dargestellt.
Gefahr von Beschädigungen an den Kabeln
– Es ist wichtig, dass das Kabel für
die Trommelbremse A innen an den
Rückenlehnenrohren verläuft.
2. Das Kabel für die Rückenlehnen-/Sitzneigung B muss
außerhalb der Rückenlehnenrohre verlaufen.
3. Verlegen Sie beide Kabel innen an der
Rückenlehnenbefestigung C.
4. Befestigen Sie die Kabel mit den Bändern D an den
Rückenlehnenrohren D.
Verstauen Sie eventuell störende Kabellängen
unter dem Sitz.
VORSICHT!
Gefahr einer verringerten Bremswirkung
– Die Kabel dürfen sich nicht an der Rückenlehne
kreuzen!
38
A
C
E
C
D
5.5.2 Kabel an der Rückenlehnenplatte
B
A
1. Führen Sie die Kabel an der Außenseite der
Rückenlehnenrohre B entlang.
2. Verlegen Sie die Kabel durch die Kabelhalter/Clips A,
damit sie nicht verrutschen.
Verstauen Sie eventuell störende Kabellängen
unter dem Sitz.
5.6 Umklappen der Rückenlehne
WARNUNG!
Sicherheitsrisiko
Der Rollstuhl kann zusammenklappen.
– Wenn der Sicherheitsstift entfernt wurde, darf
die Rückenlehne nicht belastet werden.
Die Gasdruckfederhalterung A ermöglicht es dem
Therapeuten/Assistenten, beim Abklappen der Rückenlehne
den Sicherheitsstift B für die Gasdruckfeder der Rückenlehne
C zu lösen, ohne dass die Gasdruckfeder und die
Rückenlehne zu Boden fallen.
WARNUNG!
Sicherheitsrisiko
Der Rollstuhl kann zusammenklappen.
– Der Sicherheitsstift muss immer wieder
eingesetzt und befestigt werden, nachdem er
herausgenommen wurde.
– Vergewissern Sie sich, dass der
Verriegelungsbügel/-ring ordnungsgemäß
verriegelt ist.
Im Abschnitt „Umklappen der Rückenlehne" finden Sie
Anweisungen zum Fixieren des Sicherheitsstifts B.
A
B
C
1491350-R
