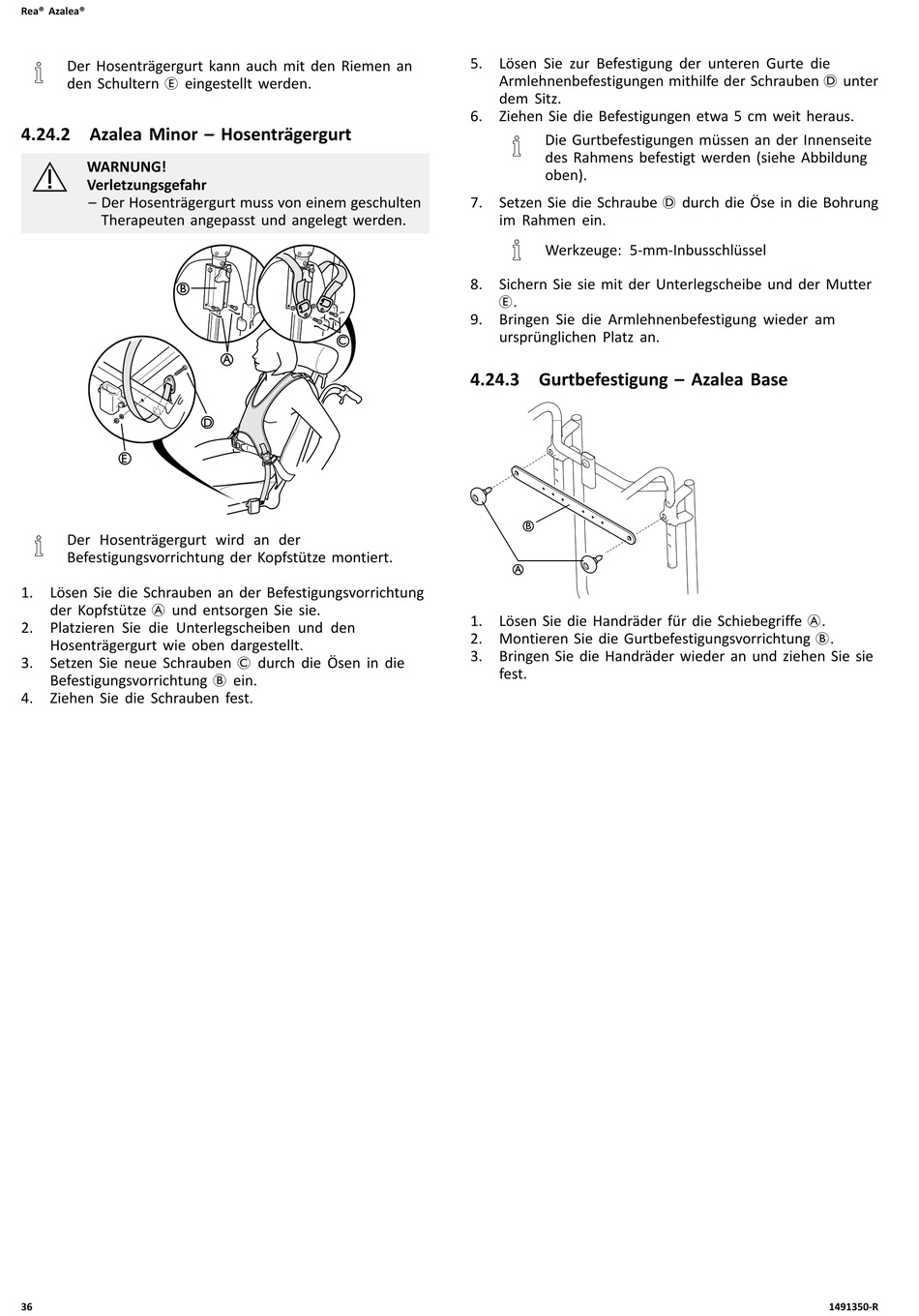

Rea® Azalea®
Der Hosenträgergurt kann auch mit den Riemen an
den Schultern E eingestellt werden.
4.24.2 Azalea Minor – Hosenträgergurt
WARNUNG!
Verletzungsgefahr
– Der Hosenträgergurt muss von einem geschulten
Therapeuten angepasst und angelegt werden.
B
E
Der Hosenträgergurt wird an der
Befestigungsvorrichtung der Kopfstütze montiert.
1. Lösen Sie die Schrauben an der Befestigungsvorrichtung
der Kopfstütze A und entsorgen Sie sie.
2. Platzieren Sie die Unterlegscheiben und den
Hosenträgergurt wie oben dargestellt.
3. Setzen Sie neue Schrauben C durch die Ösen in die
Befestigungsvorrichtung B ein.
4. Ziehen Sie die Schrauben fest.
36
C
A
D
5. Lösen Sie zur Befestigung der unteren Gurte die
Armlehnenbefestigungen mithilfe der Schrauben D unter
dem Sitz.
6. Ziehen Sie die Befestigungen etwa 5 cm weit heraus.
Die Gurtbefestigungen müssen an der Innenseite
des Rahmens befestigt werden (siehe Abbildung
oben).
7. Setzen Sie die Schraube D durch die Öse in die Bohrung
im Rahmen ein.
Werkzeuge: 5-mm-Inbusschlüssel
8. Sichern Sie sie mit der Unterlegscheibe und der Mutter
E.
9. Bringen Sie die Armlehnenbefestigung wieder am
ursprünglichen Platz an.
4.24.3 Gurtbefestigung – Azalea Base
B
A
1. Lösen Sie die Handräder für die Schiebegriffe A.
2. Montieren Sie die Gurtbefestigungsvorrichtung B.
3. Bringen Sie die Handräder wieder an und ziehen Sie sie
fest.
1491350-R
