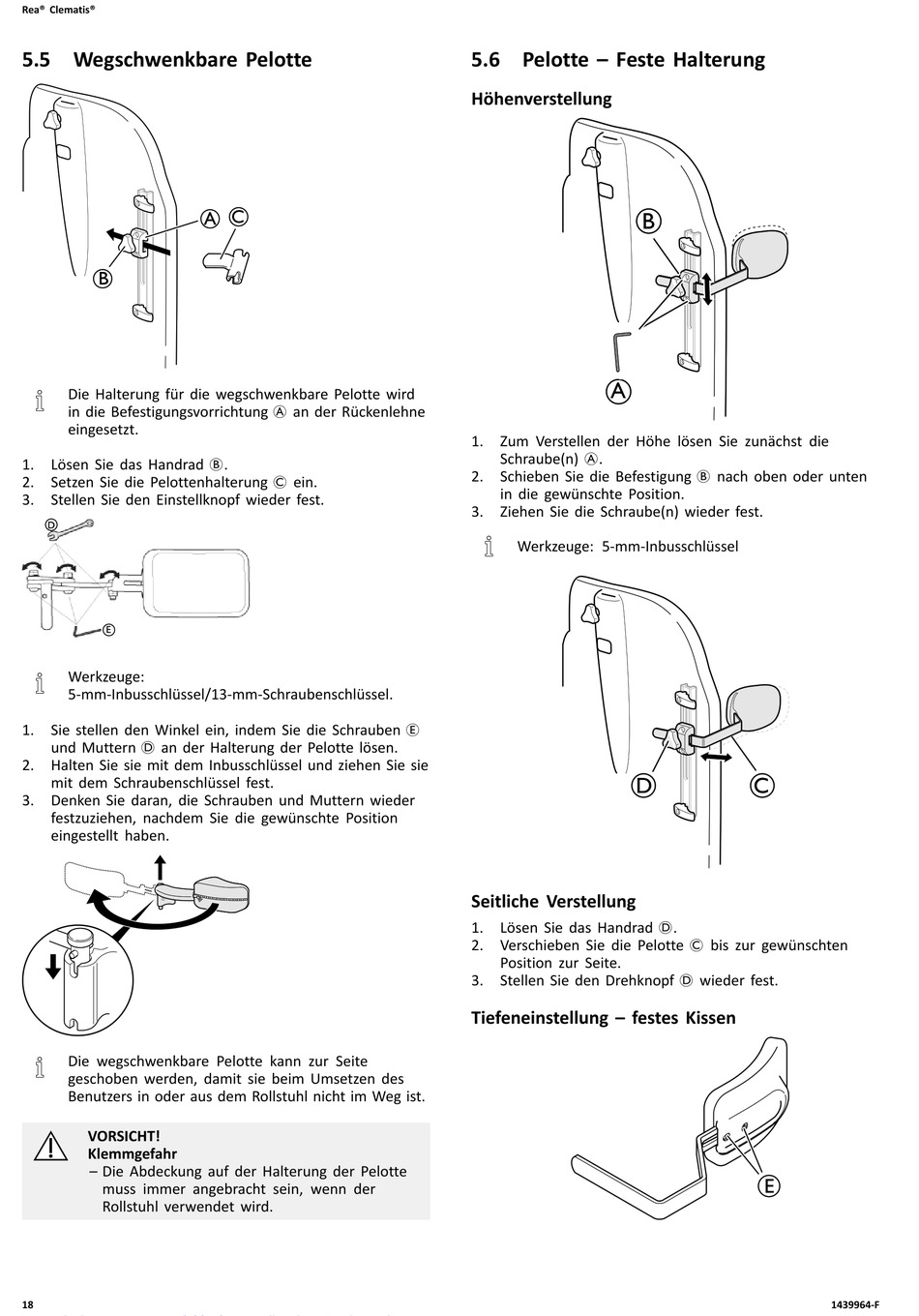

5.5 Wegschwenkbare Pelotte

B
Die Halterung für die wegschwenkbare Pelotte wird
in die Befestigungsvorrichtung A an der Rückenlehne
eingesetzt.
1. Lösen Sie das Handrad B.
2. Setzen Sie die Pelottenhalterung C ein.
3. Stellen Sie den Einstellknopf wieder fest.
Werkzeuge:
5-mm-Inbusschlüssel/13-mm-Schraubenschlüssel.
1. Sie stellen den Winkel ein, indem Sie die Schrauben E
und Muttern D an der Halterung der Pelotte lösen.
2. Halten Sie sie mit dem Inbusschlüssel und ziehen Sie sie
mit dem Schraubenschlüssel fest.
3. Denken Sie daran, die Schrauben und Muttern wieder
festzuziehen, nachdem Sie die gewünschte Position
eingestellt haben.
Die wegschwenkbare Pelotte kann zur Seite
geschoben werden, damit sie beim Umsetzen des
Benutzers in oder aus dem Rollstuhl nicht im Weg ist.
VORSICHT!
Klemmgefahr
– Die Abdeckung auf der Halterung der Pelotte
muss immer angebracht sein, wenn der
Rollstuhl verwendet wird.
18
A C
5.6 Pelotte – Feste Halterung
Höhenverstellung
B
A
1. Zum Verstellen der Höhe lösen Sie zunächst die
Schraube(n) A.
2. Schieben Sie die Befestigung B nach oben oder unten
in die gewünschte Position.
3. Ziehen Sie die Schraube(n) wieder fest.
Werkzeuge: 5-mm-Inbusschlüssel
Seitliche Verstellung
1. Lösen Sie das Handrad D.
2. Verschieben Sie die Pelotte C bis zur gewünschten
Position zur Seite.
3. Stellen Sie den Drehknopf D wieder fest.
Tiefeneinstellung – festes Kissen
