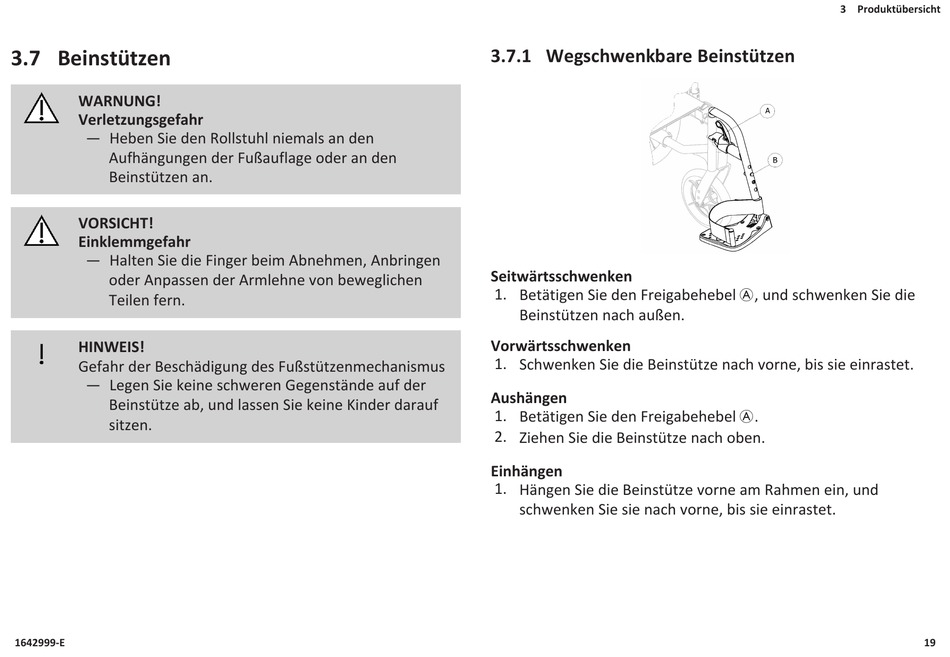

Beinstützen; Wegschwenkbare Beinstützen - Invacare Action 1 R Gebrauchsanweisung

3.7 Beinstützen
WARNUNG!
Verletzungsgefahr
— Heben Sie den Rollstuhl niemals an den
Aufhängungen der Fußauflage oder an den
Beinstützen an.
VORSICHT!
Einklemmgefahr
— Halten Sie die Finger beim Abnehmen, Anbringen
oder Anpassen der Armlehne von beweglichen
Teilen fern.
HINWEIS!
Gefahr der Beschädigung des Fußstützenmechanismus
— Legen Sie keine schweren Gegenstände auf der
Beinstütze ab, und lassen Sie keine Kinder darauf
sitzen.
1642999-E
3.7.1 Wegschwenkbare Beinstützen
Seitwärtsschwenken
1. Betätigen Sie den Freigabehebel A, und schwenken Sie die
Beinstützen nach außen.
Vorwärtsschwenken
1. Schwenken Sie die Beinstütze nach vorne, bis sie einrastet.
Aushängen
1. Betätigen Sie den Freigabehebel A.
2. Ziehen Sie die Beinstütze nach oben.
Einhängen
1. Hängen Sie die Beinstütze vorne am Rahmen ein, und
schwenken Sie sie nach vorne, bis sie einrastet.
3 Produktübersicht
19
